| ब्रांड नाम: | Enerkey |
| मॉडल संख्या: | EK-ID100V/150V/200V150A |
| एमओक्यू: | पचास टुकड़े |
| कीमत: | $30.5-$38.8 |
| पैकेजिंग विवरण: | मजबूत पेपर बॉक्स +ईवा फोम |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |

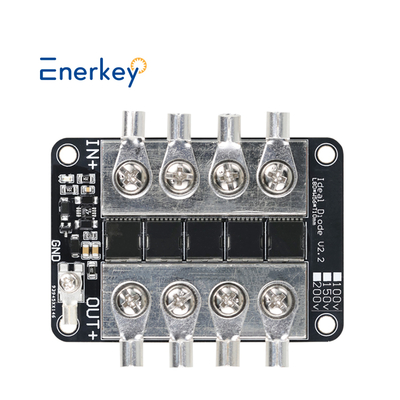

Enerkey 100V 150V 200V 150A आइडियल डायोड मॉड्यूल इलेक्ट्रिक कार बैटरी फ्रंट-एंड एंटी-बैकफ्लो प्रोटेक्शन के लिए
1. पॉजिटिव हाई वोल्टेज आइडियल डायोड कंट्रोलर। यह शोट्की डायोड की तुलना में कम नुकसान वाला पथ प्रदान करता है और उच्च-शक्ति अनुप्रयोगों के लिए अधिक कुशल समाधान प्रदान करता है, जिससे कूलिंग की आवश्यकता को कम करके मूल्यवान सर्किट बोर्ड स्थान की बचत होती है।
2. आइडियल डायोड का सिद्धांत:
इनपुट और आउटपुट डायोड के समतुल्य हैं। जब आउटपुट वोल्टेज इनपुट से अधिक होने का पता चलता है, तो आउटपुट तुरंत बंद हो जाता है। पता लगाने का मान मिलीवोल्ट स्तर का होता है, और प्रतिक्रिया गति बहुत तेज़ होती है।
उद्देश्य: साधारण बड़े करंट डायोड को बदलना, समानांतर सौर पैनलों का आदर्श विकल्प, विभिन्न क्षमता की बैटरियों का समानांतर उपयोग, और डबल पावर इंस्टॉलेशन
प्रदर्शन परिचय:
अनुमेय कार्यशील वोल्टेज रेंज: 30-100V/150V/200v
स्थिर ऑपरेटिंग करंट: 0.6-1.5 mA, पूरे सिस्टम के लिए नगण्य।
1. यह संस्करण एक बेहतर संस्करण है, और एनोड और कैथोड को पीछे की ओर जोड़ने पर भी मॉड्यूल नहीं जलेगा! स्थापना सुरक्षा प्रदर्शन में बहुत सुधार हुआ!
2. आइडियल डायोड का तात्पर्य है कि डायोड में अल्ट्रा-लो इंटरनल रेजिस्टेंस होता है जैसा कि इसके नाम से पता चलता है। साधारण डायोड का संचालन दबाव ड्रॉप 0.6v से अधिक होता है, जबकि आइडियल डायोड का संचालन दबाव ड्रॉप लगभग नगण्य होता है।
3. आइडियल डायोड का उपयोग सुधार सर्किट के लिए नहीं किया जा सकता है!
तकनीकी पैरामीटर
|
उत्पाद मॉडल
|
|||
| EK-iD100V150A | EK-iD150V150A | EK-iD200V150A | कार्यशील वोल्टेज रेंज |
|
30-100V
|
30-150V
|
30-200V |
उत्पाद
|
|
आकार (मिमी)L80*W56*T15
|
बॉक्स के साथ वजन
|
बॉक्स के साथ वजन |
बॉक्स के साथ वजन |
|
0.1 किग्रा
|
0.11 किग्रा
|
0.12 किग्रा |
MOS मात्रा
|
| 5 | बैटरी का प्रकार | बैटरी का प्रकार | बैटरी का प्रकार |
|
NCM/LFP/LTO
|
निरंतर धारा
|
निरंतर धारा |
निरंतर धारा
|
|
150A
|
शांत ऑपरेटिंग करंट
|
||
| 150A | शांत ऑपरेटिंग करंट | ||
|
<0.5mA
|
कॉपर फ़ॉइल की मोटाई
|
||
|
2.0 oz
|
पीसीबी सामग्री
|
||
|
एल्यूमीनियम प्लेट |
चल रही आंतरिक प्रतिरोध
|
||
| NA | कार्य सिद्धांत | ||
| इनपुट और आउटपुट डायोड के समतुल्य हैं। यह पता लगाता है कि आउटपुट वोल्टेज इनपुट से अधिक है और तुरंत आउटपुट बंद कर देता है। पता लगाने का मान मिलीवोल्ट स्तर पर है और प्रतिक्रिया गति बहुत तेज़ है। | आवेदन | ||
|
1. सौर पैनल बैकफ्लो को रोकते हैं (एंटी-बैकफ्लो);
|
2. बैटरी चार्जिंग बैकफ्लो को रोकती है (एंटी-बैकफ्लो) (एंटी-बैकफ्लो);
3. डीसी-डीसी निरंतर वोल्टेज और निरंतर करंट मॉड्यूल आउटपुट बैकफ्लो को रोकता है 4. अन्य अवसर जहां बैकफ्लो रोकथाम (एंटी-बैकफ्लो) की आवश्यकता होती है सामान |
||
| टर्मिनल लग*9; | IN+/OUT+ टर्मिनल लग : OTZ6-5, स्क्रू M5 GND टर्मिनल लग : OTZ2.5-3, स्क्रू M3 ऑपरेटिंग तापमान |
||
|
-40℃ ~ +60℃
|

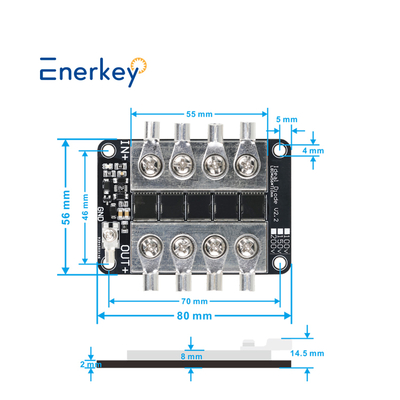

आकार और पैकिंग सूची और वायर आरेख
|
||
1. यह संस्करण नवीनतम अनुकूलित संस्करण है। यदि ध्रुवों को विपरीत दिशा में जोड़ा जाता है तो मॉड्यूल नहीं जलेगा, जिससे स्थापना की सुरक्षा में सुधार होता है;
2. आइडियल डायोड एक डायोड है जिसमें अल्ट्रा-लो इंटरनल रेजिस्टेंस होता है जैसा कि नाम से पता चलता है। साधारण डायोड का संचालन वोल्टेज ड्रॉप 0.6V से अधिक होता है। एक आइडियल डायोड का संचालन वोल्टेज ड्रॉप लगभग नगण्य होता है।
3. एल्यूमीनियम सब्सट्रेट पीसीबी ट्रेसेस की तांबे की पन्नी परत और एल्यूमीनियम बेस परत को 1000V के वोल्टेज के साथ इन्सुलेट किया जाता है, इसलिए ब्रेकडाउन समस्याओं के बारे में चिंता करने की कोई आवश्यकता नहीं है।
थर्मल चालकता FR4 ग्लास फाइबर की तुलना में 20 गुना तेज है, और इसे सीधे बड़े हीट सिंक से जोड़ा जा सकता है।
4. इस आइडियल डायोड मॉड्यूल का उपयोग रेक्टिफायर सर्किट में नहीं किया जा सकता है!
सामान्य प्रश्न
* हम आपको कुशल बिक्री के बाद सेवा प्रदान कर सकते हैं, जिसमें 10 से अधिक वर्षों का मजबूत तकनीकी समर्थन है।
* उत्पादों ने FCC, CE, ROHS और अन्य अंतर्राष्ट्रीय मानकों का प्रमाणन पारित किया है।
* हम आपको फैक्टरी मूल्य प्रदान कर सकते हैं, हमारे कारखाने और उत्पादन प्रक्रिया में आपका स्वागत है।
Q2. आपकी उत्पाद श्रृंखला (प्रकार) क्या है?
*हम मुख्य रूप से पावर बैटरी, ऊर्जा भंडारण बैटरी और उपभोक्ता बैटरी के क्षेत्र में बैटरी प्रबंधन प्रणाली करते हैं।
*मुख्य रूप से LFP, Li-ino और LTO बैटरियों के लिए उपयोग किया जाता है।
Q3: मुझे कैसे पता चलेगा कि मेरी बैटरी किस प्रकार की सामग्री और प्रकार की है?
*कृपया बैटरी बॉडी को देखें, यदि आपकी बैटरी का सामान्य वोल्टेज 3.2V दिखाता है, तो बैटरी LiFePo4 है।
*यदि आपकी बैटरी का सामान्य वोल्टेज 3.6V या 3.7V दिखाता है, तो बैटरी Li-ion या Lto बैटरी है।
Q4. क्या आपके पास न्यूनतम ऑर्डर आवश्यकताएँ हैं?
क्या इसे अनुकूलित किया जा सकता है? नमूनों और बैचों के लिए लीड टाइम क्या है?
*हमारी न्यूनतम ऑर्डर मात्रा 1 पीस है, ओडीएम अनुकूलन उपलब्ध है।
* मौजूदा नमूनों की 1~3 दिनों की डिलीवरी, अनुकूलित नमूनों की 3~10 दिनों की डिलीवरी।
Q5: क्या होगा यदि मैं इसका उपयोग नहीं कर पाऊँ?
*नियमित उत्पादों में अनुदेशात्मक वीडियो होते हैं, हम इंजीनियरों से ऑनलाइन वीडियो कॉल मार्गदर्शन का भी समर्थन कर सकते हैं।
Q6. आपके भुगतान की शर्तें क्या हैं?
*हम वायर ट्रांसफर और नकद भुगतान स्वीकार करते हैं, सभी पर बातचीत की जा सकती है। भुगतान विधि :वीजा, मास्टरकार्ड, टी/टी, पेपाल, एप्पल_पे, गूगल_पे, जीसी_रियल_टाइम_बैंक_ट्रांसफर, आरएमबी
Q7. आप गुणवत्ता की गारंटी कैसे देते हैं?
* हमारे सभी उत्पादों को पेशेवर प्रयोगशाला 100% परीक्षण के साथ-साथ बार-बार एजिंग परीक्षणों के अधीन किया जाता है।
* FCC, CE, ROHS और अन्य अंतर्राष्ट्रीय मानक प्रमाणन प्राप्त किया।
* 3 साल की बिक्री के बाद वारंटी सेवा प्रदान करें। 3 साल में बदलने के लिए मुफ्त स्पेयर यूनिट।
Q8. हमारी बैटरी के लिए उपयुक्त बीएमएस कैसे चुनें?
*आपकी बैटरी से मेल खाने वाले वोल्टेज और करंट के आधार पर, आप हमारी ग्राहक सेवा से परामर्श कर सकते हैं और हम आपको सबसे उपयुक्त बैटरी प्रबंधन प्रणाली से लैस करेंगे।
Q9. मैं आपसे कैसे संपर्क कर सकता हूँ?
*हमारे पास 7x24 घंटे ऑनलाइन सेवा है, कृपया हमें ऑनलाइन संदेश छोड़ें।
*आप ईमेल, व्हाट्सएप, वीचैट आदि (नीचे देखें) द्वारा भी हमसे संपर्क कर सकते हैं। हमें आपके साथ काम करके बहुत खुशी हो रही है।
ध्यान दें: हम स्रोत निर्माता हैं, हमारे पास "EnerKey" के लिए अपना ब्रांड है,
|
|
