| ब्रांड नाम: | Enerkey |
| मॉडल संख्या: | EK-iD150V100A |
| एमओक्यू: | 10pieces |
| कीमत: | $26.3-$29.2 |
| पैकेजिंग विवरण: | Strong paper box +EVA Foam |
| भुगतान की शर्तें: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

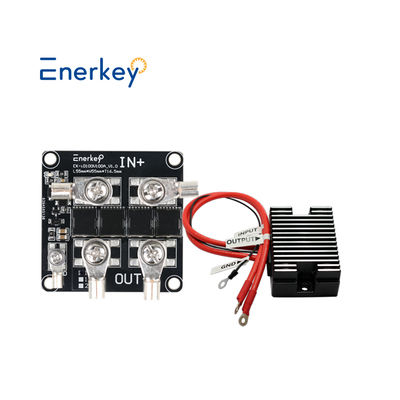

150V 100A आदर्श डायोड नियंत्रक मॉड्यूल सौर पैनल बैटरी चार्जिंग विरोधी रिवर्स सिंचाई
उत्पाद का अवलोकन
EK-iD150V100A श्रृंखला उच्च वोल्टेज और उच्च धारा अनुप्रयोगों के लिए डिज़ाइन किया गया एक आदर्श डायोड समाधान है।यह 150V प्रतिरोध वोल्टेज और 100A निरंतर धारा क्षमता प्राप्त करने के लिए तीसरी पीढ़ी के एसजीटी फास्ट-स्विचिंग तकनीक का उपयोग करता हैइसके पैकेज डिजाइन से हीट डिस्पैशन और स्पेस की बचत होती है, जिससे यह नए ऊर्जा उपकरण, औद्योगिक बिजली आपूर्ति,और सुरक्षा प्रणाली.
मुख्य लाभ
✔ अति-कम प्रतिरोध
चालू प्रतिरोध केवल 0.0029Ω (सामान्य) है, पारंपरिक स्कॉटकी डायोड की तुलना में 90% तक बिजली की खपत को कम करता है।
<50ns के रिवर्स रिकवरी समय के साथ 5A/μs फास्ट स्विचिंग का समर्थन करता है।
✔ बुद्धिमान सुरक्षा तंत्र
एकीकृत अति-तापमान बंद (175°C) और अति-वर्तमान सुरक्षा (120A पल्स) ।
निष्क्रिय बिजली की खपत <2μA है, बैटरी प्रणाली के स्टैंडबाय समय को बढ़ाता है।
✔ औद्योगिक स्तर की विश्वसनीयता
AEC-Q101 ऑटोमोटिव ग्रेड योग्य, ऑपरेटिंग तापमान सीमा -65°C से 175°C तक।
5 मिलियन चक्रों द्वारा सत्यापित, एमटीबीएफ >100,000 घंटे।
तकनीकी मापदंड
आइटम विनिर्देश परीक्षण की शर्तें
ब्रेकडाउन वोल्टेज (Vdss) 150V आईडी = 1mA
निरंतर निकासी धारा 100A Tc = 25°C
गेट चार्ज (Qg) 180Nc Vgs = 10V
थर्मल प्रतिरोध (RθJC) 0.5°C/W (स्थिर अवस्था में संचालन)
विशिष्ट अनुप्रयोग
फोटोवोल्टिक इन्वर्टर बैकफ्लो रोकथाम सर्किट
इलेक्ट्रिक वाहन बीएमएस पावर पथ प्रबंधन
औद्योगिक यूपीएस दोहरी शक्ति स्विचिंग प्रणाली
5G बेस स्टेशन बैकअप पावर सप्लाई ORिंग आर्किटेक्चर
|
एनरकी आदर्श डायोड मॉड्यूल 100V 150V 200V 100A फोटोवोल्टिक सोलर बेस स्टेशन औद्योगिक नियंत्रण समानांतर में इलेक्ट्रिक कार बैटरी बैटरी चार्जिंग के लिए एंटी बैकफिलिंग
|
|||
| उत्पाद मॉडल |
EK-iD100V100A |
EK-iD150V100A |
EK-iD200V100A |
|
कामकाजी वोल्टेज सीमा
|
12-100V
|
12-150V |
12 से 200V
|
|
उत्पादआकार ((मिमी)
|
L55xW55xT17
|
L55xW55xT17 | L55xW55xT17 |
|
बॉक्स के साथ वजन
|
0.4 किलो
|
0.42 किलो |
0.45 किलो
|
| एमओएस मात्रा | 4 | 4 | 4 |
|
बैटरी प्रकार
|
एनसीएम/एलएफपी/एलटीओ
|
एनसीएम/एलएफपी/एलटीओ | एनसीएम/एलएफपी/एलटीओ |
|
निरंतर धारा
|
100A
|
100A | 100A |
| पीक स्टार्टिंग करंट | 100A | 100A | 100A |
|
स्थिर कार्य करंट
|
0.6-1.5mA
|
||
|
तांबे की पन्नी की मोटाई
|
2.0 औंस
|
||
|
पीसीबी सामग्री |
एल्यूमीनियम प्लेट
|
||
| कार्य सिद्धांत | इनपुट और आउटपुट डायोड के बराबर होते हैं। यह पता लगाता है कि आउटपुट वोल्टेज इनपुट से अधिक है और तुरंत आउटपुट को बंद कर देता है।पता लगाने का मूल्य मिलीवोल्ट स्तर पर है और प्रतिक्रिया की गति बहुत तेज है. | ||
|
आवेदन
|
1सौर पैनलों से बैकफ्लो (एंटी बैकफ्लो) को रोका जाता है।
2. बैटरी चार्ज करने से बैकफ्लो (एंटी-बैकफ्लो) (एंटी-बैकफ्लो) को रोका जाता है; 3डीसी-डीसी निरंतर वोल्टेज और निरंतर धारा मॉड्यूल आउटपुट बैकफ्लो को रोकता है 4अन्य अवसरों में जहां बैकफ्लो की रोकथाम (एंटी बैकफ्लो) की आवश्यकता होती है |
||
| सहायक उपकरण | टर्मिनल लुग*5; IN+/OUT+ टर्मिनल लगः OTZ6-5, स्क्रू M5 GND टर्मिनल लगः OTZ2.5-3, पेंच M3 |
||
|
परिचालन तापमान
|
-40°C ~ +60°C
|
||
विशेष नोट:
1. यह संस्करण नवीनतम अनुकूलित संस्करण है. मॉड्यूल नहीं जलाया जाएगा अगर सकारात्मक और नकारात्मक ध्रुव विपरीत जुड़े हुए हैं, जो स्थापना की सुरक्षा में सुधार;
2आदर्श डायोड बहुत कम आंतरिक प्रतिरोध वाला डायोड होता है जैसा कि नाम से पता चलता है। साधारण डायोड का प्रवाह वोल्टेज 0.6V से अधिक होता है।एक आदर्श डायोड का प्रवाह वोल्टेज गिरावट लगभग नगण्य है.
3. एल्यूमीनियम सब्सट्रेट पीसीबी के निशानों की तांबे की पन्नी परत और एल्यूमीनियम आधार परत 1000V के एक प्रतिरोध वोल्टेज के साथ अछूता हैं, इसलिए टूटने की समस्याओं के बारे में चिंता करने की कोई आवश्यकता नहीं है।तापीय चालकता FR4 कांच के फाइबर की तुलना में 20 गुना तेज है, और सीधे बड़े हीट सिंक से जुड़ा जा सकता है।
4इस आदर्श डायोड मॉड्यूल का उपयोग रेक्टिफायर सर्किट में नहीं किया जा सकता है!
5. जलरोधक पॉटिंग मॉड्यूल में एक मोटा रेडिएटर है, जिसमें उच्च गर्मी अपव्यय दक्षता और कम निरंतर वर्तमान हीटिंग है। यह संशोधन उत्साही लोगों के लिए उपयुक्त है!
प्रश्न 1. हमने आपको क्यों चुना?
* हम आपको 10 से अधिक वर्षों के मजबूत तकनीकी समर्थन के साथ कुशल बिक्री के बाद सेवा प्रदान कर सकते हैं।
* उत्पादों ने एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन पारित किया है।
* हम आपको कारखाने की कीमत प्रदान कर सकते हैं, हमारे कारखाने और उत्पादन प्रक्रिया का दौरा करने के लिए आपका स्वागत है।
प्रश्न 2. आपकी उत्पाद श्रेणी (प्रकार) क्या है?
* हम मुख्य रूप से पावर बैटरी, ऊर्जा भंडारण बैटरी और उपभोक्ता बैटरी के क्षेत्र में बैटरी प्रबंधन प्रणाली करते हैं।
* मुख्य रूप से एलएफपी, ली-इनो और एलटीओ बैटरी के लिए प्रयोग किया जाता है।
Q3: मुझे कैसे पता चलेगा कि मेरी बैटरी किस प्रकार की सामग्री और प्रकार की है?
* कृपया बैटरी के शरीर को देखें, यदि आपकी बैटरी का सामान्य वोल्टेज 3.2V दिखाता है, तो बैटरी LiFePo4 है।
* यदि आपकी बैटरी का सामान्य वोल्टेज 3.6V या 3.7V दिखाता है, तो बैटरी ली-आयन या Lto बैटरी है।
Q4. क्या आपके पास न्यूनतम आदेश आवश्यकताएं हैं?
यह अनुकूलित किया जा सकता है? नमूने और बैचों के लिए नेतृत्व समय क्या है?
*हमारी न्यूनतम आदेश मात्रा 1 टुकड़ा है, ODM अनुकूलन उपलब्ध है।
* मौजूदा नमूनों की डिलीवरी 1~3 दिन, अनुकूलित नमूनों की डिलीवरी 3~10 दिन।
प्रश्न 5: यदि मैं इसका उपयोग नहीं कर सकता तो क्या होगा?
* नियमित उत्पादों में निर्देशात्मक वीडियो हैं, हम इंजीनियरों से ऑनलाइन वीडियो कॉल मार्गदर्शन का भी समर्थन कर सकते हैं।
प्रश्न 6. आपके भुगतान की शर्तें क्या हैं?
* हम वायर ट्रांसफर और नकद भुगतान स्वीकार करते हैं, सभी बातचीत योग्य हैं। भुगतान विधिः वीजा, मास्टरकार्ड, टी / टी, पेपैल, एप्पल_पे, गुगल_पे, जीसी_रियल_टाइम_बैंक_ट्रान्सफर, आरएमबी
प्रश्न 7. आप गुणवत्ता की गारंटी कैसे देते हैं?
* हमारे सभी उत्पादों को पेशेवर प्रयोगशाला 100% परीक्षण के साथ-साथ बार-बार उम्र बढ़ने के परीक्षणों के अधीन किया जाता है।
* एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन प्राप्त किया।
* 3 वर्ष की बिक्री के बाद वारंटी सेवा प्रदान करें। 3 वर्ष में प्रतिस्थापन के लिए निःशुल्क स्पेयर यूनिट।
प्रश्न 8. हमारी बैटरी के लिए उपयुक्त बीएमएस कैसे चुनें?
* आपकी बैटरी के अनुरूप वोल्टेज और करंट के आधार पर, आप हमारी ग्राहक सेवा से परामर्श कर सकते हैं और हम आपको सबसे उपयुक्त बैटरी प्रबंधन प्रणाली से लैस प्रदान करेंगे।
प्रश्न 9. मैं आपसे कैसे संपर्क कर सकता हूँ?
* हमारे पास 7x24 घंटे ऑनलाइन सेवा है, कृपया हमें ऑनलाइन संदेश छोड़ दें।
* आप हमसे ईमेल, व्हाट्सएप, वीचैट आदि के माध्यम से भी संपर्क कर सकते हैं।
|
|
