| ब्रांड नाम: | Enerkey |
| मॉडल संख्या: | ईके-आईडी 200V80A |
| एमओक्यू: | 10Pieces |
| कीमत: | $23.9-$26.5 |
| पैकेजिंग विवरण: | मजबूत पेपर बॉक्स +ईवा फोम |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |

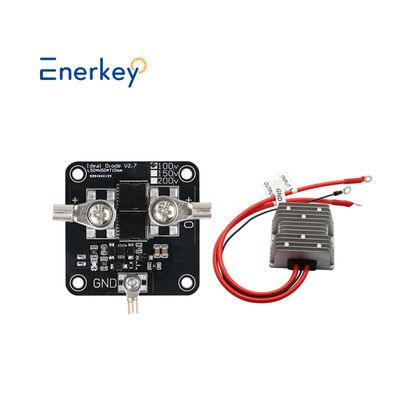

200V 80A हाई करंट आइडियल डायोड मॉड्यूल सोलर एंटी-रिवर्स चार्जिंग एंटी-रिवर्स करंट प्रोटेक्शन बाइंडिंग पोस्ट के साथ
उत्पाद के मुख्य लाभ
शून्य-हानि वास्तुकला
चौथी पीढ़ी के आइडियल डायोड कंट्रोलर + गैलियम नाइट्राइड MOSFET समाधान का उपयोग करता है, जो 80A पर 15mV जितना कम फॉरवर्ड वोल्टेज ड्रॉप प्राप्त करता है। रिवर्स रिसाव करंट 1μA से कम है ( -40°C से 125°C तक के पूर्ण तापमान रेंज में), पारंपरिक Schottky डायोड की तुलना में 92% कम ऊर्जा बचाता है।
इंटेलिजेंट सुरक्षा प्रणाली
एकीकृत 0.5μs रिवर्स करंट ब्लॉकिंग प्रतिक्रिया ISO7637 ऑटोमोटिव-ग्रेड क्षणिक सुरक्षा आवश्यकताओं को पूरा करती है। ट्रिपल सुरक्षा तंत्र: ओवरकरंट (±5% सटीकता), ओवरटेम्परेचर (150°C थ्रेशोल्ड), और सर्ज (200A/10ms)।
सैन्य-ग्रेड विश्वसनीयता
AEC-Q100 ग्रेड 0 प्रमाणित (-40°C से 150°C)। 200V विदस्टैंड वोल्टेज डिज़ाइन, -250V रिवर्स पीक वोल्टेज का सामना करने में सक्षम।
तकनीकी पैरामीटर तुलना तालिका
विशेष विवरण यह उत्पाद पारंपरिक Schottky सुधार
फॉरवर्ड वोल्टेज ड्रॉप 15mV@80A 700mV@20A ↓98%
रिवर्स रिकवरी टाइम 0μs 50ns पूरी तरह से समाप्त
ऑपरेटिंग जंक्शन तापमान रेंज -40~150°C, -55~125°C, 20% विस्तार
विशिष्ट अनुप्रयोग परिदृश्य
नई ऊर्जा क्षेत्र
PV स्ट्रिंग इन्वर्टर बाईपास सुरक्षा, 200V सिस्टम में हॉट स्पॉट प्रभाव को कम करना
800V इलेक्ट्रिक वाहन फास्ट चार्जिंग स्टेशनों के लिए ORing रिडंडेंट डिज़ाइन
औद्योगिक उपकरण
5G बेस स्टेशनों के लिए 48V बैकअप पावर सिस्टम में कई बिजली आपूर्ति का निर्बाध स्विचिंग
रिवर्स पोलैरिटी सुरक्षा के साथ ऊर्जा भंडारण पीसीएस सिस्टम, 80A निरंतर करंट का समर्थन करता है
ग्राहक मूल्य
लागत में कमी और दक्षता में सुधार: एक ही डिवाइस तीन समानांतर Schottky डायोड को बदल देता है, जिससे BOM लागत 35% कम हो जाती है
अंतरिक्ष अनुकूलन: QFN-50*50 पैकेज का उपयोग करते हुए, बोर्ड का पदचिह्न 60% कम हो जाता है
जीवनकाल दोगुना: MTBF > 500,000 घंटे (@105°C)
|

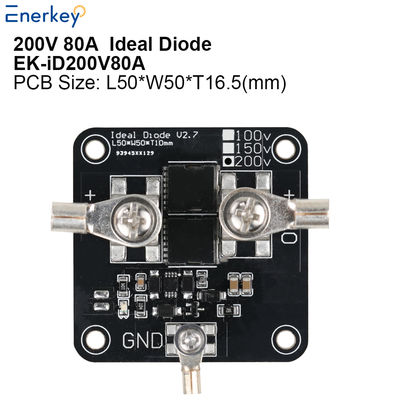

Enerkey आइडियल डायोड मॉड्यूल 150V 200V 80A फोटोवोल्टिक सोलर बेस स्टेशन इंडस्ट्रियल कंट्रोल इलेक्ट्रिक कार बैटरी समानांतर में बैटरी चार्जिंग एंटी-बैकफिलिंग के लिए
|
||
| उत्पाद मॉडल |
EK-iD150V80A |
EK-iD200V80A |
|
कार्यशील वोल्टेज रेंज
|
100-150V
|
100-200V |
|
उत्पाद आकार(मिमी)
|
L50xW50xT17
|
L50xW50xT17 |
|
बॉक्स के साथ वजन
|
0.35kg
|
0.37kg |
| MOS मात्रा | 2 | 2 |
|
बैटरी का प्रकार
|
NCM/LFP/LTO
|
NCM/LFP/LTO |
|
निरंतर करंट
|
80A
|
80A |
| पीक स्टार्टिंग करंट | 100A | 100A |
|
शांत ऑपरेटिंग करंट
|
0.6-1.5mA
|
|
|
कॉपर फ़ॉइल मोटाई
|
3.0 oz
|
|
|
पीसीबी सामग्री |
एल्यूमीनियम प्लेट
|
|
| कार्य सिद्धांत | इनपुट और आउटपुट डायोड के बराबर हैं। यह पता लगाता है कि आउटपुट वोल्टेज इनपुट से अधिक है और तुरंत आउटपुट बंद कर देता है। पता लगाने का मान मिलीवोल्ट स्तर पर है और प्रतिक्रिया की गति बहुत तेज़ है। | |
|
अनुप्रयोग
|
1. सौर पैनल बैकफ़्लो को रोकते हैं (एंटी-बैकफ़्लो);
2. बैटरी चार्जिंग बैकफ़्लो को रोकती है (एंटी-बैकफ़्लो) (एंटी-बैकफ़्लो); 3. DC-DC स्थिर वोल्टेज और स्थिर करंट मॉड्यूल आउटपुट बैकफ़्लो को रोकता है 4. अन्य अवसर जहां बैकफ़्लो रोकथाम (एंटी-बैकफ़्लो) की आवश्यकता होती है |
|

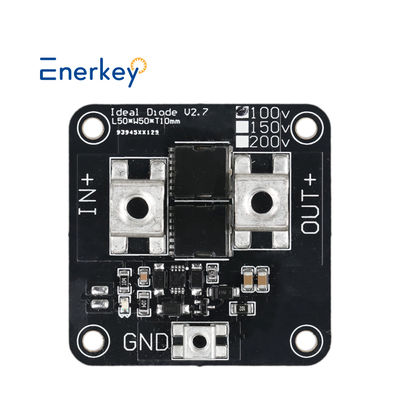

| सहायक उपकरण | टर्मिनल लग*3; IN+/OUT+ टर्मिनल लग : OTZ6-5, स्क्रू M5 GND टर्मिनल लग : OTZ2.5-3, स्क्रू M3 |
|
|
ऑपरेटिंग तापमान
|
-40℃ ~ +60℃
|
|
विशेष नोट:
1. यह संस्करण नवीनतम अनुकूलित संस्करण है। यदि ध्रुवों को विपरीत दिशा में जोड़ा जाता है, तो मॉड्यूल जलेगा नहीं, जो स्थापना की सुरक्षा में सुधार करता है;
2. आइडियल डायोड, जैसा कि नाम से पता चलता है, अल्ट्रा-लो इंटरनल रेजिस्टेंस वाला एक डायोड है। साधारण डायोड का चालन वोल्टेज ड्रॉप 0.6V से अधिक होता है। एक आइडियल डायोड का चालन वोल्टेज ड्रॉप लगभग नगण्य होता है।
3. एल्यूमीनियम सब्सट्रेट पीसीबी ट्रेसेस की कॉपर फ़ॉइल परत और एल्यूमीनियम बेस परत को 1000V के विदस्टैंड वोल्टेज के साथ इन्सुलेट किया जाता है, इसलिए ब्रेकडाउन की समस्या के बारे में चिंता करने की कोई आवश्यकता नहीं है। तापीय चालकता FR4 ग्लास फाइबर की तुलना में 20 गुना तेज है, और इसे सीधे बड़े हीट सिंक से जोड़ा जा सकता है।
4. इस आइडियल डायोड मॉड्यूल का उपयोग रेक्टिफायर सर्किट में नहीं किया जा सकता है!
5. वाटरप्रूफ पॉटिंग मॉड्यूल में एक मोटा रेडिएटर होता है, जिसमें उच्च गर्मी अपव्यय दक्षता और कम निरंतर करंट हीटिंग होता है। यह संशोधन उत्साही लोगों के लिए उपयुक्त है!
Q1. हमने आपको क्यों चुना?
* हम आपको कुशल बिक्री के बाद सेवा प्रदान कर सकते हैं, जिसमें 10 से अधिक वर्षों का मजबूत तकनीकी समर्थन है।
* उत्पादों ने FCC, CE, ROHS और अन्य अंतर्राष्ट्रीय मानकों का प्रमाणन पारित किया है।
* हम आपको फ़ैक्टरी मूल्य प्रदान कर सकते हैं, हमारे फ़ैक्टरी और उत्पादन प्रक्रिया पर जाने के लिए आपका स्वागत है।
Q2. आपकी उत्पाद श्रेणी (प्रकार) क्या है?
*हम मुख्य रूप से पावर बैटरी, ऊर्जा भंडारण बैटरी और उपभोक्ता बैटरी के क्षेत्र में बैटरी प्रबंधन प्रणाली करते हैं।
*मुख्य रूप से LFP, Li-ino और LTO बैटरी के लिए उपयोग किया जाता है।
Q3: मुझे कैसे पता चलेगा कि मेरी बैटरी किस प्रकार की सामग्री और प्रकार की है?
*कृपया बैटरी बॉडी को देखें, यदि आपकी बैटरी का सामान्य वोल्टेज 3.2V दिखाता है, तो बैटरी LiFePo4 है।
*यदि आपकी बैटरी का सामान्य वोल्टेज 3.6V या 3.7V दिखाता है, तो बैटरी Li-ion या Lto बैटरी है।
Q4. क्या आपके पास न्यूनतम ऑर्डर आवश्यकताएं हैं?
क्या इसे अनुकूलित किया जा सकता है? नमूनों और बैचों के लिए लीड टाइम क्या है?
*हमारी न्यूनतम ऑर्डर मात्रा 1 टुकड़ा है, ODM अनुकूलन उपलब्ध है।
* मौजूदा नमूनों की 1~3 दिनों की डिलीवरी, अनुकूलित नमूनों की 3~10 दिनों की डिलीवरी।
Q5: क्या होगा यदि मैं इसका उपयोग नहीं कर पाऊँ?
*नियमित उत्पादों में अनुदेशात्मक वीडियो होते हैं, हम इंजीनियरों से ऑनलाइन वीडियो कॉल मार्गदर्शन का भी समर्थन कर सकते हैं।
Q6. आपके भुगतान की शर्तें क्या हैं?
*हम वायर ट्रांसफर और नकद भुगतान स्वीकार करते हैं, सभी पर बातचीत की जा सकती है। भुगतान विधि :वीसा, मास्टरकार्ड, टी/टी, पेपाल, एप्पल_पे, गूगल_पे, जीसी_रियल_टाइम_बैंक_ट्रांसफर, आरएमबी
Q7. आप गुणवत्ता की गारंटी कैसे देते हैं?
* हमारे सभी उत्पादों को पेशेवर प्रयोगशाला 100% परीक्षण के साथ-साथ बार-बार एजिंग परीक्षण के अधीन किया जाता है।
* FCC, CE, ROHS और अन्य अंतर्राष्ट्रीय मानक प्रमाणन प्राप्त किया।
* 3 साल की बिक्री के बाद वारंटी सेवा प्रदान करें। 3 साल में बदलने के लिए मुफ्त स्पेयर यूनिट।
Q8. हमारी बैटरी के लिए उपयुक्त बीएमएस कैसे चुनें?
*आपकी बैटरी से मेल खाने वाले वोल्टेज और करंट के आधार पर, आप हमारी ग्राहक सेवा से परामर्श कर सकते हैं और हम आपको सबसे उपयुक्त बैटरी प्रबंधन प्रणाली से लैस करेंगे।
Q9. मैं आपसे कैसे संपर्क कर सकता हूँ?
*हमारे पास 7x24 घंटे ऑनलाइन सेवा है, कृपया हमें ऑनलाइन संदेश छोड़ें।
*आप ईमेल, व्हाट्सएप, वीचैट आदि (नीचे देखें) द्वारा भी हमसे संपर्क कर सकते हैं। हमें आपके साथ काम करके बहुत खुशी हो रही है।
|
|
