TECH-SPEC X12 तकनीकी पैरामीटर विशेष संस्करण

सैन्य-ग्रेड BMS संतुलन प्रणाली। DO-160G विमानन मानकों का समर्थन करता है

कोर हार्डवेयर आर्किटेक्चर
परिशुद्धता नियंत्रण इकाई
मुख्य नियंत्रण चिप: TI BQ76952 + STM32G474 (दोहरे कोर का अतिरेक डिजाइन)
एडीसी नमूनाकरण सटीकताः 16 बिट (0.05% पूर्ण पैमाने त्रुटि)
संतुलन टोपोलॉजीः क्षमतात्मक ऊर्जा भंडारण सक्रिय संतुलन (दक्षता> 94%)

चरम प्रदर्शन मापदंड

संकेतक स्थानीय मापदंड राष्ट्रीय मानक GB/T 34131 प्रतिस्पर्धी उत्पाद औसत
संतुलन धारा निरंतर/पीक 6A/10A (120s) ≥3A 3.5A/6A
वोल्टेज डिटेक्शन त्रुटि सीमा ±2mV@25°C ±15mV ±8mV
तापमान का पता लगाने की सटीकता ±0.5°C (-40~125°C) ±2°C ±1.5°C
विद्युत चुम्बकीय संगतता आईईसी 61000-4-5 4kV वृद्धि 2kV वृद्धि 3kV वृद्धि

‌सैन्य-ग्रेड सत्यापन मानक
चरम वातावरण परीक्षण
कंपन परीक्षणः MIL-STD-810H विधि 514.8 (15-2000Hz/20G)
गीला गर्मी चक्रः 85°C/85%RH 1000 घंटे के लिए (क्षमता क्षय <3%)
नमक छिड़काव संक्षारणः एएसटीएम बी 117 1000 घंटे (सुरक्षा स्तर IP69K बना रहता है)

उद्योग के अनुकूलित समाधान
▸ ऊर्जा भंडारण बिजली स्टेशनः 256 कैस्केड का समर्थन करता है (<1ms घड़ी सिंक्रनाइज़ेशन)
▸ विशेष वाहनः आईएसओ 16750-3 12 वी/24 वी दोहरी प्रणाली को पूरा करें
▸ एयरोस्पेस: आरटीसीए डीओ-160जी सेक्शन 22 बिजली सुरक्षा पास



तकनीकी मापदंड

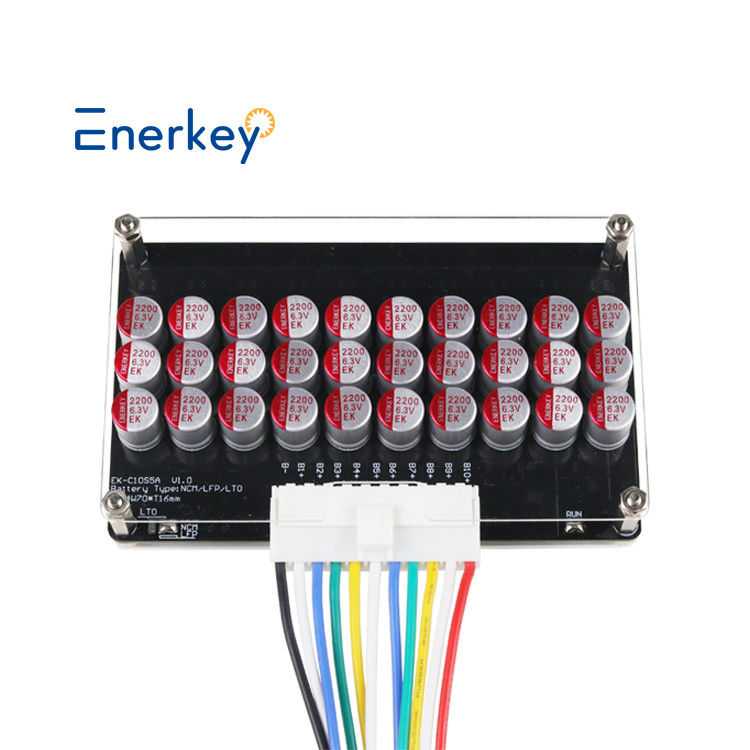

EnerKey BMS एक्टिव बैलेंसर 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 बैलेंसर कैपेसिटर बैलेंसर एक्रिलिक प्लेट के साथ
उत्पाद मॉडल	EK-C10S5A	EK-C12S5A	EK-C14S5A
उत्पाद श्रृंखलाएँ	10S	12S	14S
उपयुक्त तार	८-१० एस	9-12S	9-14S
उत्पादआकार ((मिमी)	L114.5*W70.5*T27.5	L137.5*W70.5*T27.5	L125.5*W80.5*T27.5
बॉक्स के साथ वजन	0.24 किलो	0.25 किलो	0.28 किलो
बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ
उपयुक्त क्षमता	30ah-300ah
वोल्टेज बराबरी की सटीकता	5mV (सामान्य मूल्य)
संतुलित कैस्केडिंग	बैटरी पैक के लिए संतुलित कैस्केडिंग का समर्थन करें, उदाहरण के लिए यह 11S, 24S, 36S, 48S के लिए कैस्केडिंग कर सकता है.... और इसी तरह
एकल सेल वोल्टेज संग्रह सीमा	एनसीएम/एलएफपी संस्करणः 2.7V-4.2V
	एलटीओ संस्करणः 1.8-4.2V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	एनसीएम/एलएफपी संस्करण <2.7V
	एलटीओ संस्करण <1.8V
वोल्टेज सुरक्षा के तहत संतुलन वोल्टेज प्रारंभ करें	एनसीएम/एलएफपी संस्करणः 2.835V
	एलटीओ संस्करणः 1.89V
संतुलन पद्धति	पेटेंट (पेटेंट नं.: ZL 2019 1 1259513.3) संतुलित वास्तुकला फिट कैपेसिटर विधि, पूरे बैटरी पैक को एक ही समय में संतुलित किया जाता है। स्वचालित संतुलन के लिए बैटरी पैक से कनेक्ट करें (डिफ़ॉल्ट). आप मैन्युअल रूप से संतुलन चालू या बंद करने के लिए एक स्विच जोड़ सकते हैं.
संतुलन धारा	0.1V अंतर दबाव 1A संतुलित धारा,
	अंतर दबाव संतुलित धारा के आनुपातिक है,
	अधिकतम अनुमत कार्य करंट 5.5A है
बाहरी बिजली आपूर्ति	कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है,
	एसडीजेसेंट इक्वेलाइजेशन प्राप्त करने के लिए बैटरी के आंतरिक ऊर्जा हस्तांतरण पर भरोसा करना।
स्थिर कार्य करंट	7mA, कुल स्ट्रिंग शक्ति खींचती है
स्लीप स्टैंडबाय करंट	0.1mA ((सामान्य मान)
परिचालन तापमान	-20°C ~ +60°C

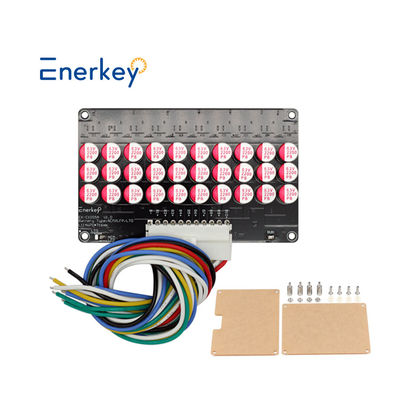

पैकिंग सूची

 तार कनेक्ट करें

एक एकल EK-C10S5A 8 और 9 और 10 स्ट्रिंग बैटरी पैक के उपयोग का समर्थन करता है। वायरिंग विधि निम्नानुसार हैः

EK-C10S5A कैस्केडिंग बैटरी पैक का समर्थन करता है। फॉक्स उदाहरण, 2pcs 10s कैस्केडिंग 19s, नीचे चित्र देखेंः

नोटःजैसा कि ऊपर दिए गए चित्र में दिखाया गया है,ऊर्जा विनिमय के कई सामान्य अंत हो सकते हैं ताकि संतुलन की दक्षता अधिक हो;दो मॉड्यूलों के संयोजन में ऊर्जा विनिमय के केवल एक सामान्य अंत का उपयोग करना भी संभव है।.अन्य मुक्त पैर निलंबित हैं, और यह सबसे अच्छा हैप्रत्येक बोर्ड पर समान रूप से तारों की संख्या वितरित करने के लिए.यदि आपको अधिक तारों के लिए कैस्केड आरेख की आवश्यकता है, तो कृपया हमारी ऑनलाइन सेवा से संपर्क करें, धन्यवाद.
