क्षमतात्मक बनाम प्रतिरोधात्मक संतुलन बोर्डों की गहन तुलना

प्रयोगशाला परीक्षण डेटा के आधार पर 3-24 बैटरी पैक के लिए लागू

प्रमुख संकेतकों की तुलना
परियोजना कैपएक्टिव एक्स श्रृंखला (क्षमता) पारंपरिक प्रतिरोधक
संतुलन दक्षता 92% 65%-78%
तापमान वृद्धि (2A निरंतर संचालन) ≤8°C ≥35°C
स्लीप पावर खपत 5μA 120μA
चक्र जीवन में सुधार दर 40%-55% 15%-25%
चरम तापमान अनुकूलन क्षमता -20°C~75°C 0°C~60°C

अनुशंसित परिदृश्य
▸ क्षमतात्मक प्राथमिकताः उच्च मूल्य वाली बैटरी पैक (जैसे ऊर्जा भंडारण प्रणाली/चिकित्सा उपकरण)
▸ प्रतिरोधक वैकल्पिकः कम चक्र मांग परिदृश्य (जैसे बैकअप पावर / सरल पावर बैंक)



तकनीकी मापदंड

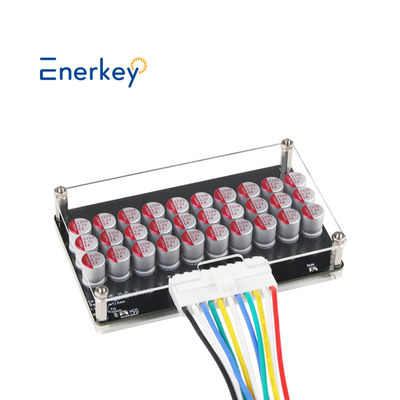

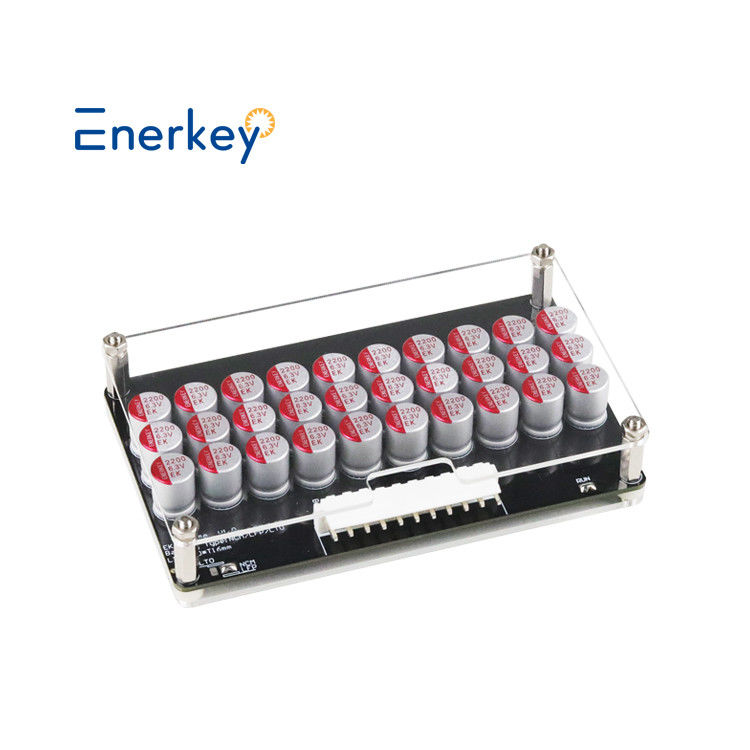

EnerKey BMS एक्टिव बैलेंसर 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 बैलेंसर कैपेसिटर बैलेंसर एक्रिलिक प्लेट के साथ
उत्पाद मॉडल	EK-C10S5A	EK-C12S5A	EK-C14S5A
उत्पाद श्रृंखलाएँ	10S	12S	14S
उपयुक्त तार	८-१० एस	9-12S	9-14S

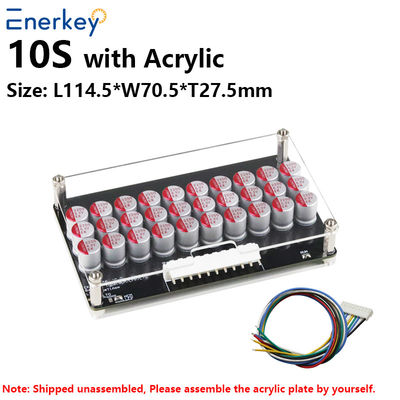

उत्पादआकार ((मिमी)	L114.5*W70.5*T27.5	L137.5*W70.5*T27.5	L125.5*W80.5*T27.5
बॉक्स के साथ वजन	0.24 किलो	0.25 किलो	0.28 किलो
बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ
उपयुक्त क्षमता	30ah-300ah
वोल्टेज बराबरी की सटीकता	5mV (सामान्य मूल्य)
संतुलित कैस्केडिंग	बैटरी पैक के लिए संतुलित कैस्केडिंग का समर्थन करें, उदाहरण के लिए यह 11S, 24S, 36S, 48S के लिए कैस्केडिंग कर सकता है.... और इसी तरह
एकल सेल वोल्टेज संग्रह सीमा	एनसीएम/एलएफपी संस्करणः 2.7V-4.2V
	एलटीओ संस्करणः 1.8-4.2V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	एनसीएम/एलएफपी संस्करण <2.7V
	एलटीओ संस्करण <1.8V
वोल्टेज सुरक्षा के तहत संतुलन वोल्टेज प्रारंभ करें	एनसीएम/एलएफपी संस्करणः 2.835V
	एलटीओ संस्करणः 1.89V
संतुलन पद्धति	पेटेंट (पेटेंट नं.: ZL 2019 1 1259513.3) संतुलित वास्तुकला फिट कैपेसिटर विधि, पूरे बैटरी पैक को एक ही समय में संतुलित किया जाता है। स्वचालित संतुलन के लिए बैटरी पैक से कनेक्ट करें (डिफ़ॉल्ट). आप मैन्युअल रूप से संतुलन चालू या बंद करने के लिए एक स्विच जोड़ सकते हैं.
संतुलन धारा	0.1V अंतर दबाव 1A संतुलित धारा,
	अंतर दबाव संतुलित धारा के आनुपातिक है,
	अधिकतम अनुमत कार्य करंट 5.5A है
बाहरी बिजली आपूर्ति	कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है,
	एसडीजेसेंट इक्वेलाइजेशन प्राप्त करने के लिए बैटरी के आंतरिक ऊर्जा हस्तांतरण पर भरोसा करना।
स्थिर कार्य करंट	7mA, कुल स्ट्रिंग शक्ति खींचती है
स्लीप स्टैंडबाय करंट	0.1mA ((सामान्य मान)
परिचालन तापमान	-20°C ~ +60°C





पैकिंग सूची

 तार कनेक्ट करें

एक एकल EK-C10S5A 8 और 9 और 10 स्ट्रिंग बैटरी पैक के उपयोग का समर्थन करता है। वायरिंग विधि निम्नानुसार हैः

EK-C10S5A कैस्केडिंग बैटरी पैक का समर्थन करता है। फॉक्स उदाहरण, 2pcs 10s कैस्केडिंग 19s, नीचे चित्र देखेंः

नोटःजैसा कि ऊपर दिए गए चित्र में दिखाया गया है,ऊर्जा विनिमय के कई सामान्य अंत हो सकते हैं ताकि संतुलन की दक्षता अधिक हो;दो मॉड्यूलों के संयोजन में ऊर्जा विनिमय के केवल एक सामान्य अंत का उपयोग करना भी संभव है।.अन्य मुक्त पैर निलंबित हैं, और यह सबसे अच्छा हैप्रत्येक बोर्ड पर समान रूप से तारों की संख्या वितरित करने के लिए.यदि आपको अधिक तारों के लिए कैस्केड आरेख की आवश्यकता है, तो कृपया हमारी ऑनलाइन सेवा से संपर्क करें, धन्यवाद.
