| ब्रांड नाम: | Enerkey |
| मॉडल संख्या: | EK-BM5R7S200A |
| एमओक्यू: | 5 टुकड़े |
| कीमत: | $52.5-$59.5 |
| पैकेजिंग विवरण: | मजबूत पेपर बॉक्स +ईवीए फोम |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |

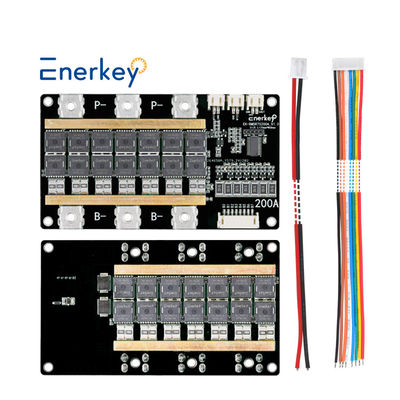

एनरकी 5s 6s 7s 200A हाई पावर बीएमएस पीसीबीए 24 वी 25.2 वी लिथियम आयन/लाइफपो4/एलटीओ/एसआईबी बैटरी पैक के लिए
लिथियम बैटरी सुरक्षा बोर्ड के बुनियादी कार्यः
I. मुख्य तकनीकी मापदंडः
1. ओवरचार्ज सुरक्षा वोल्टेज (दूसरे पक्ष या ग्राहक की आवश्यकताओं द्वारा इस्तेमाल बैटरी सामग्री पर निर्भर करता है)
2. ओवरचार्ज के दौरान वास्तविक बैटरी वोल्टेज (दूसरे पक्ष द्वारा उपयोग की जाने वाली बैटरी सामग्री या ग्राहक की आवश्यकताओं के आधार पर)
3. ओवर करंट सुरक्षा वोल्टेज (ग्राहक की आवश्यकताओं के आधार पर, यदि ग्राहक की कोई आवश्यकता नहीं है, तो कंपनी के मानक का उपयोग करें)
4. अधिभार संरक्षण वोल्टेज (ग्राहक की आवश्यकताओं के अनुसार चिप समाधान का चयन करें)
5. ओवरडिसचार्ज रिकवरी वोल्टेज
6. सामान्य संचालन के दौरान स्व-उपभोग
7. स्टैंडबाय स्थिति में स्व-उपभोग करंट (स्थिर कार्य करंट)
8. शॉर्ट सर्किट संरक्षण समय
9एकल सेल ओवरचार्ज वोल्टेज
10एकल-सेल ओवर-डिस्चार्ज वोल्टेज
दूसरा, बैटरी सुरक्षा बोर्ड में प्रयुक्त मुख्य घटक और प्रक्रियाएं
बोर्डः पीसीबी बोर्ड, फाइबरग्लास बोर्ड, मोबाइल फोन टैबलेट कंप्यूटर डिजिटल आदि नरम सर्किट सामग्री का उपयोग करते हैं। नरम बोर्ड सामग्री अधिक महंगी होती है और आमतौर पर एक निश्चित मात्रा की आवश्यकता होती है;प्रक्रिया को विभाजित किया गया है: विसर्जन सोना, स्वर्ण चढ़ाना, निकेल चढ़ाना, टिन छिड़काव, विसर्जन टिन, जिनमें से विसर्जन स्वर्ण बोर्ड प्रक्रिया सबसे जटिल है और लागत थोड़ी अधिक है:रंग आम तौर पर विभाजित किया जाता है: हरे तेल, काले तेल, मक्खन। बोर्ड मोटाई आम तौर पर हैः 0.4 मिमी, 0.6 मिमी, 0.8 मिमी, 1 मिमी, 1.2 मिमी।
| आइटम का प्रकार | पैरामीटर | |||||||||
| 1 | पैरामीटर अवलोकन | उत्पाद मॉडल | EK-BM5R7S200A | |||||||
| उत्पाद का आकार ((मिमी) | L120*W68*T15 | |||||||||
| उत्पाद का वजन ((किग्रा) | 0.12 | |||||||||
| उत्पाद सामग्री | FR-4 / सीसा रहित स्प्रे टिन | |||||||||
| लागू बैटरी प्रकार | लाइफपो4 | लिथियम आयन | आईटीओ | एसआईबी | ||||||
| लागू बैटरी स्ट्रिंग | 5S / 6S / 7S | 5S / 6S / 7S | 5S / 6S / 7S | 5S / 6S / 7S | ||||||
| नामित डिस्चार्ज करंट | 200A | 200A | 200A | 200A | ||||||
| पीक स्टार्टिंग करंट | 600 ए | 600 ए | 600 ए | 600 ए | ||||||
| आइटम का प्रकार | ट्रिगर (समय) |
ट्रिगर (समय) |
ट्रिगर (समय) |
ट्रिगर (समय) |
ट्रिगर (समय) |
ट्रिगर (समय) |
ट्रिगर (समय) |
ट्रिगर (समय) |
||
| 2 | चार्जिंग सुरक्षा | अधिभार सुरक्षा वोल्टेज मूल्य | 3.65V/1S | 3.50V/1S | 4.25V/1S | 4.05V/1S | 2.85V/1S | 2.75V/1S | 3.95V/1S | 3.80V/1S |
| संतुलित चरण अंतर वोल्टेज मान | ट्रिगर वोल्टेज अंतर 30mV / ट्रिगर समय 0.5S / संतुलन समय 10S चक्र | |||||||||
| संतुलित वोल्टेज मूल्य | 3.45V | 3.70V | 2.50V | 3.10V | ||||||
| अतिरिक्त चालू मूल्य | 200A/2S, पुनर्प्राप्त करने के लिए चार्जर को डिस्कनेक्ट करें | |||||||||
| निम्न तापमान मूल्य | चार्ज ओवर-टेम्परेचर प्रोटेक्शन 60°C/2S / रिलीज़ 55°C/2S | |||||||||
| अतितापमान मूल्य | चार्जिंग कम तापमान संरक्षण -5°C/2S / रिलीज 0°C/2S | |||||||||
| 3 | निर्वहन संरक्षण | कम वोल्टेज सुरक्षा वोल्टेज मूल्य | 2.30V/1S | 2.70V/1S | 2.75V/1S | 3.0V/1S | 1.70V/1S | 1.80V/1S | 1.50V/1S | 2.00V/1S |
| 1ओवरकंट्रेंट सुरक्षा मूल्य | 250A/2S, लोड को डिस्कनेक्ट करें या चार्जिंग को सक्रिय करें | |||||||||
| 2ओवरकंट्रेंट सुरक्षा मूल्य | 500A/0.5S, लोड को डिस्कनेक्ट करें या चार्जिंग को सक्रिय करें | |||||||||
| शॉर्ट सर्किट सुरक्षा मूल्य | 1000A/128uS, डिस्कनेक्ट लोड या सक्रिय चार्ज | |||||||||
| निम्न तापमान मूल्य | डिस्चार्ज अतितापमान संरक्षण 65°C/2S, रिलीज़ 60°C/2S | |||||||||
| अतितापमान मूल्य | निर्वहन कम तापमान संरक्षण -20°C/2S, रिलीज -10°C/2S | |||||||||
| 4 | अन्य | स्टैंडबाय वर्तमान खपत | 25uA | |||||||
| मदरबोर्ड लॉक वोल्टेज | / | |||||||||

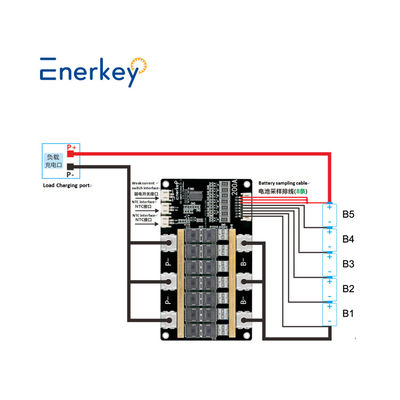

तारों की सावधानीः
1सुरक्षा बोर्ड को स्थापित करने के लिए कुछ तकनीकी इलेक्ट्रॉनिक ज्ञान की आवश्यकता होती है।
2. जब तारों, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, और फिर सुरक्षात्मक प्लेट डालें।
3बैटरी टर्मिनल B- और सुरक्षा बोर्ड टर्मिनल B- के बीच कनेक्शन छोटा और मोटा होना चाहिए,अन्यथा यह सुरक्षा बोर्ड के लिए चार्ज और पूर्व निष्कासन और खराबी का कारण होगा.
4पी+/पी के तार लगाने के लिए मोटी तारों का प्रयोग करना चाहिए। बहुत पतली और लंबी तारों से बोर्ड जल जाएगा!
प्रश्न 1. हमने आपको क्यों चुना?
* हम आपको 10 से अधिक वर्षों के मजबूत तकनीकी समर्थन के साथ कुशल बिक्री के बाद सेवा प्रदान कर सकते हैं।
* उत्पादों ने एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन पारित किया है।
* हम आपको कारखाने की कीमत प्रदान कर सकते हैं, हमारे कारखाने और उत्पादन प्रक्रिया का दौरा करने के लिए आपका स्वागत है।
प्रश्न 2. आपकी उत्पाद श्रेणी (प्रकार) क्या है?
*हम मुख्य रूप से पावर बैटरी, ऊर्जा भंडारण बैटरी और उपभोक्ता बैटरी के क्षेत्र में बैटरी प्रबंधन प्रणाली करते हैं।
*मुख्य रूप से LFP, Li-ino और LTO बैटरी के लिए प्रयोग किया जाता है।
Q3: मुझे कैसे पता चलेगा कि मेरी बैटरी किस प्रकार की सामग्री और प्रकार की है?
*कृपया बैटरी शरीर को देखें, यदि आपकी बैटरी का सामान्य वोल्टेज 3.2V दिखाता है, तो बैटरी LiFePo4 है.
*यदि आपकी बैटरी का सामान्य वोल्टेज 3.6V या 3.7V दिखाता है, तो बैटरी ली-आयन या Lto बैटरी है।
Q4. क्या आपके पास न्यूनतम आदेश आवश्यकताएं हैं?
यह अनुकूलित किया जा सकता है? नमूने और बैचों के लिए नेतृत्व समय क्या है?
*हमारी न्यूनतम आदेश मात्रा 1 टुकड़ा है, ODM अनुकूलन उपलब्ध है।
* मौजूदा नमूनों की डिलीवरी 1~3 दिन, अनुकूलित नमूनों की डिलीवरी 3~10 दिन।
प्रश्न 5: यदि मैं इसका उपयोग नहीं कर सकता तो क्या होगा?
* नियमित उत्पादों में निर्देशात्मक वीडियो होते हैं, हम इंजीनियरों से ऑनलाइन वीडियो कॉल मार्गदर्शन का भी समर्थन कर सकते हैं।
प्रश्न 6. आपके भुगतान की शर्तें क्या हैं?
*हम वायर ट्रांसफर और नकद भुगतान स्वीकार करते हैं, सभी बातचीत योग्य हैं। भुगतान विधिः वीजा, मास्टरकार्ड, टी/टी, पेपैल, एप्पल_पे, गुगल_पे, जीसी_रियल_टाइम_बैंक_ट्रान्सफर, आरएमबी
प्रश्न 7. आप गुणवत्ता की गारंटी कैसे देते हैं?
* हमारे सभी उत्पादों को पेशेवर प्रयोगशाला 100% परीक्षण के साथ-साथ बार-बार उम्र बढ़ने के परीक्षणों के अधीन किया जाता है।
* एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन प्राप्त किया।
* 3 वर्ष की बिक्री के बाद वारंटी सेवा प्रदान करें। 3 वर्ष में प्रतिस्थापन के लिए निःशुल्क स्पेयर यूनिट।
प्रश्न 8. हमारी बैटरी के लिए उपयुक्त बीएमएस कैसे चुनें?
*आपकी बैटरी के अनुरूप वोल्टेज और करंट के आधार पर, आप हमारी ग्राहक सेवा से परामर्श कर सकते हैं और हम आपको सबसे उपयुक्त बैटरी प्रबंधन प्रणाली से लैस प्रदान करेंगे।
प्रश्न 9. मैं आपसे कैसे संपर्क कर सकता हूँ?
*हमारे पास 7x24 घंटे ऑनलाइन सेवा है, कृपया हमें ऑनलाइन संदेश छोड़ दें।
*आप हमसे ईमेल, व्हाट्सएप, वीचैट आदि के माध्यम से भी संपर्क कर सकते हैं।
|
|
