वर्तमान में, इलेक्ट्रिक वाहनों में आमतौर पर लिथियम-आयन पावर बैटरी का उपयोग किया जाता है, जिनकी एकल-सेल क्षमता और वोल्टेज बहुत भिन्न होती है, जो चार्जिंग और डिस्चार्जिंग के दौरान असंगतता के लिए प्रवण होती है,

जिसके परिणामस्वरूप इलेक्ट्रिक वाहनों की ड्राइविंग रेंज कम हो जाती है और बैटरी के सेवा जीवन को प्रभावित करता है।विद्युत वाहनों में आमतौर पर उपयोग की जाने वाली पावर बैटरी लिथियम आयरन फॉस्फेट बैटरी है.

चूंकि लिथियम आयरन फॉस्फेट बैटरी एक द्वितीयक बैटरी है, चार्जिंग और डिस्चार्जिंग प्रक्रिया के दौरान असंगति होगी,जो लिथियम आयरन फॉस्फेट बैटरी के अलग आंतरिक प्रतिरोध और प्रतिरोध के कारण है.

इस समस्या को हल करने के लिए, इसकी आंतरिक असंगति को यथासंभव कम करने के लिए एकल-सेल बैटरी को संतुलित करना आवश्यक है। वर्तमान में, दो सामान्य संतुलन विधियां हैंःसक्रिय संतुलन और निष्क्रिय संतुलन.

सक्रिय संतुलन एक सर्किट और एक नियंत्रण चिप से मिलकर एक सर्किट संरचना का उपयोग करके संतुलन को संदर्भित करता है। निष्क्रिय संतुलन के विपरीत,सक्रिय संतुलन किसी अन्य उपकरण या घटक की स्थिति को बदलने की आवश्यकता नहीं है, और इसमें सरल कार्यान्वयन, कम लागत और बैटरी पर कोई प्रभाव नहीं होने के फायदे हैं।

हालांकि, एकल-सेल बैटरी के बीच बड़े प्रतिरोध और क्षमता अंतर के कारण,सक्रिय संतुलन सर्किट एक ट्रांसफार्मर के माध्यम से एक समान वोल्टेज मूल्य के लिए प्रत्येक एकल सेल के वोल्टेज को बदलने की जरूरत है,

जो स्विच ट्यूब, ट्रांसफार्मर और नियंत्रण चिप के बीच बिजली स्विचिंग उपकरणों का एक सेट जोड़ने की आवश्यकता है।सर्किट संरचना अधिक जटिल है और लागत अधिक है.

निष्क्रिय संतुलन का अर्थ है बैटरी की स्थिति को बदले बिना प्रत्येक सेल के वोल्टेज को परिवर्तित करना और फिर परिवर्तित वोल्टेज मूल्यों की तुलना करना।यह विधि मुख्य रूप से प्रत्येक सेल के वोल्टेज के बीच अंतर का पता लगाकर प्राप्त की जाती है.



तकनीकी मापदंड

एनरकेई बीएमएस एक्टिव बैलेंसर 5 ए 3 एस 4 एस 5 एस 6 एस 7 एस 8 एस 14 एस 16 एस 18 एस 19 एस 20 एस 21 एस एलएफपी एलटीओ ली-आयन लाइफपो4 बैलेंसर कैपेसिटर बैलेंसर

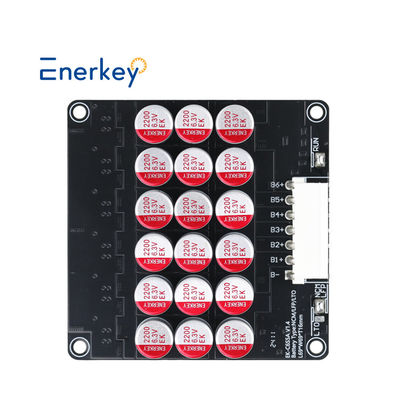

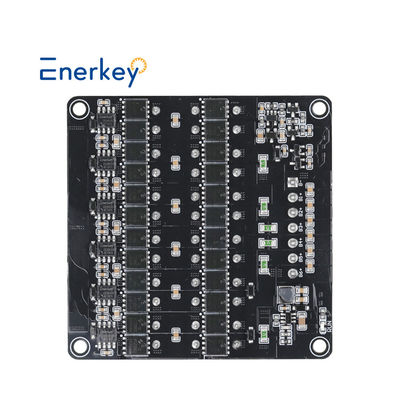

उत्पाद मॉडल	EK-C6S5A	EK-C7S5A	EK-C8S5A
उत्पाद श्रृंखलाएँ	6S	7S	8S
उपयुक्त तार	4-6S	5-7S	6-8S
उत्पादआकार ((मिमी)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
बॉक्स के साथ वजन	0.16 किलो	0.18 किलो	0.19 किलो
बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ
उपयुक्त क्षमता	30ah-300ah
वोल्टेज बराबरी की सटीकता	5mV (सामान्य मूल्य)
संतुलित कैस्केडिंग	बैटरी पैक के लिए संतुलित कैस्केडिंग का समर्थन करें, उदाहरण के लिए, यह 11S, 24S, 36S, 48S के लिए कैस्केडिंग कर सकता है.... और इसी तरह
एकल सेल वोल्टेज संग्रह सीमा	एनसीएम/एलएफपी संस्करणः 2.7V-4.2V
	एलटीओ संस्करणः 1.8-4.2V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	एनसीएम/एलएफपी संस्करण <2.7V
	एलटीओ संस्करण <1.8V
वोल्टेज सुरक्षा के तहत संतुलन वोल्टेज प्रारंभ करें	एनसीएम/एलएफपी संस्करणः 2.835V
	एलटीओ संस्करणः 1.89V
संतुलन पद्धति	पेटेंट (पेटेंट नं.: ZL 2019 1 1259513.3) संतुलित वास्तुकला फिट कैपेसिटर विधि, पूरे बैटरी पैक को एक ही समय में संतुलित किया जाता है। स्वचालित संतुलन के लिए बैटरी पैक से कनेक्ट करें (डिफ़ॉल्ट). आप मैन्युअल रूप से संतुलन चालू या बंद करने के लिए एक स्विच जोड़ सकते हैं.
संतुलन धारा	0.1V अंतर दबाव 1A संतुलित धारा,
	अंतर दबाव संतुलित धारा के आनुपातिक है,
	अधिकतम अनुमत कार्य करंट 5.5A है
बाहरी बिजली आपूर्ति	कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है,
	एसडीजेसेंट इक्वेलाइजेशन प्राप्त करने के लिए बैटरी के आंतरिक ऊर्जा हस्तांतरण पर भरोसा करना।
स्थिर कार्य करंट	7mA, कुल स्ट्रिंग शक्ति खींचती है
स्लीप स्टैंडबाय करंट	0.1mA ((सामान्य मान)
परिचालन तापमान	-20°C ~ +60°C





पैकिंग सूची

 तार कनेक्ट करें

एक एकल EK-C6S5A 4 और 5 और 6 स्ट्रिंग बैटरी पैक के उपयोग का समर्थन करता है। वायरिंग विधि निम्नानुसार हैः

EK-C6S5A कैस्केडिंग बैटरी पैक का समर्थन करता है। फॉक्स उदाहरण, 6s कैस्केडिंग से 11s के 2pcs, नीचे चित्र देखेंः

नोटःजैसा कि ऊपर दिए गए चित्र में दिखाया गया है,ऊर्जा विनिमय के कई सामान्य अंत हो सकते हैं ताकि संतुलन की दक्षता अधिक हो।दो मॉड्यूल के संयोजन में ऊर्जा विनिमय के केवल एक सामान्य अंत का उपयोग करना भी संभव है।.अन्य मुक्त पैर निलंबित हैं, और यह सबसे अच्छा हैप्रत्येक बोर्ड पर समान रूप से तारों की संख्या वितरित करने के लिए.यदि आपको अधिक तारों के लिए कैस्केड आरेख की आवश्यकता है, तो कृपया हमारी ऑनलाइन सेवा से संपर्क करें, धन्यवाद.
