विवरण
रिपोर्ट आइटम / संदिग्ध गतिविधि

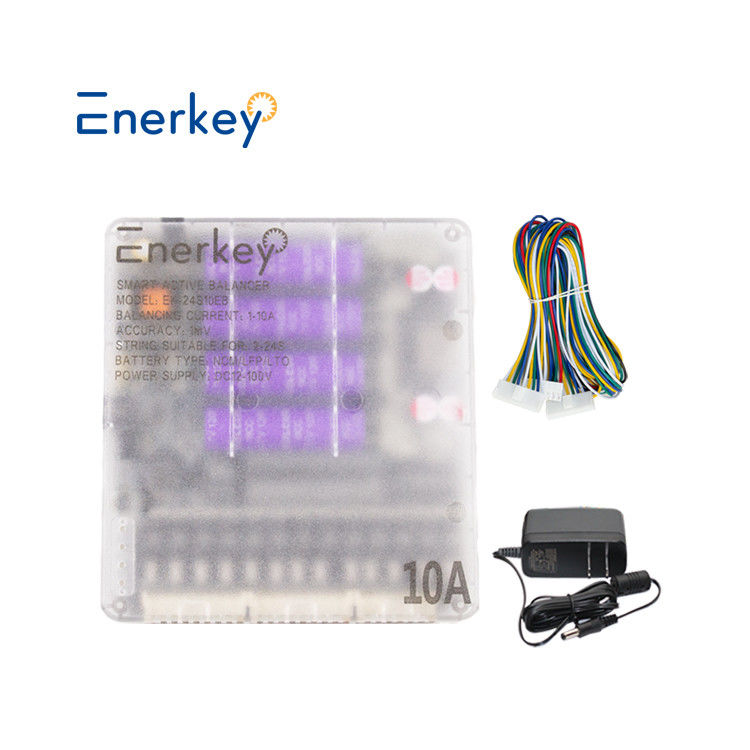

सहायक उपकरण: संतुलन केबल + बिजली की आपूर्ति

कैस्केड कनेक्शन का समर्थन करें



विशेष संस्करण

यह एक समकक्ष है, यह बैटरी श्रृंखलाओं के बीच वोल्टेज अंतर को संतुलित कर सकता है ताकि बैटरी अधिक टिकाऊ हो, और बैटरी का जीवन लंबा हो,
यह बीएमएस नहीं है, तो यह ओवर वोल्टेज, ओवर करंट और ओवर डिस्चार्ज सुरक्षा नहीं है, लेकिन यह बीएमएस के साथ मिलकर काम कर सकते हैं,
यह ली-आयन और LiFePo4 बैटरी के लिए उपयुक्त है, बैटरी की किसी भी क्षमता के साथ इस्तेमाल किया जा सकता है,
कारण संतुलन वर्तमान तय है, तो बैटरी की बड़ी क्षमता के लिए संतुलन समय धीमी है, और छोटी क्षमता बैटरी के लिए तेजी से है



उत्पाद का वर्णन

उत्पाद एंड्रॉयड और आईओएस का समर्थन करता है!ऐप नाम "Enerkey"

नीली एलईडी बीटी स्थिति संकेतक हैः एलईडी लगातार चमकती है---संलग्न; एलईडी फ्लैश करती है---बंद

लाल एलईडी दोष स्थिति सूचक हैः एलईडी लगातार प्रकाश---आंतरिक दोष; एलईडी फ्लैश---बैटरी का पता लगाने में विफल रहा

ग्रीन एलईडी काम कर रहा है स्थिति संकेतकः एलईडी लगातार प्रकाश पर---इक्वलाइजेशन समाप्त; एलईडी चमकता है---पर इक्वलाइजेशन

चेतावनी: यदि आपके पास इलेक्ट्रॉनिक फाउंडेशन नहीं है, तो इसे न खरीदें, ऐसा न हो कि उत्पाद जल जाए और आर्थिक नुकसान हो!

डिफ़ॉल्ट रूप से उपयुक्त श्रृंखलाः 2s~24S (यदि बैटरी वोल्टेज 20V-100V से कम है तो इसे बाहरी सीसी पावर की आवश्यकता होती है)
यदि आप 4s ~ 9s से कनेक्ट करना चाहते हैं, कृपया काम करने के लिए एक अतिरिक्त डीसी बिजली की आपूर्ति जोड़ें

उपयुक्तः बैटरीः एनसीएम/एलएफपी/एलटीओ सभी संगत थे बिजली आपूर्ति रेंज उपयुक्त श्रृंखला

बैटरी पैक का कुल वोल्टेज 30V से अधिक है

कम वोल्टेज संरक्षण निष्क्रिय वोल्टेजः एपीपी पर अनुकूलित करेंः 1.5 ~ 4.2V

स्थिर कार्य करंट: संतुलन बंद ~ 10mA, संतुलन खुलाः 25mA आकार ((MM): L156*W144*T28

काम करने की स्थितिः 120~55°C

पूरे समूह संतुलन को प्राप्त करने के लिए बैटरी आंतरिक ऊर्जा हस्तांतरण के आधार पर कोई बाहरी बिजली आपूर्ति की आवश्यकता नहीं है





तकनीकी मापदंड

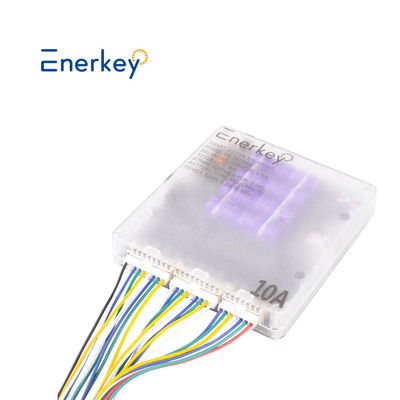

उत्पाद मॉडल	2-24 के लिए 10A स्मार्ट एक्टिव बैलेंसर (EK-24S10EB)
समर्थित बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ ((ली-आयन/लाइफपो4/एलटीओ)
एकल सेल वोल्टेज संग्रह सीमा	1.5V~4.5V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	APP को अनुकूलित किया जा सकता है सेटिंग्सः1.5-4.2V
संतुलन पद्धति	समय विभाजन एकल चैनल हस्तांतरण, बिंदु से बिंदु तक ऊर्जा हस्तांतरण
रिवर्स सुरक्षा	पता लगाने/सुरक्षा पर अव्यवस्था शक्ति का समर्थन करें
संतुलन धारा	एपीपी अनुकूलित किया जा सकता है सेटिंग्सः 1A ~ 10A
क्या बाहरी बिजली की आपूर्ति की आवश्यकता है	बाहरी बिजली आपूर्ति 24V-100V ((सटीकता ±1mV) बैटरी संचालित (सटीकता ±3mV)
वोल्टेज बराबरी की सटीकता	एपीपी को अनुकूलित किया जा सकता है सेटिंग्स:1mV(TYP)
तारों का कैस्केडिंग	समर्थन
बिजली की विफलता का पता लगाने का कार्य	समर्थन
गलत तार सुरक्षा कार्य	समर्थन
दोष अलार्म समारोह	समर्थन
बज़र	एपीपी अनुकूलित किया जा सकता है सेटिंग्स
शक्ति अपव्यय	संतुलन पर≈1W,संतुलन को रोकें≈0.5W
परिचालन तापमान	-20°C ~ +55°C
आवेदन	इलेक्ट्रिक खिलौने, इलेक्ट्रिक बैलेंस कार/बाइक



पैकिंग सूची





 उपयोग मैनुअल

वायरिंग आरेख

बैटरी शक्ति या डीसी एडाप्टर बिजली की आपूर्ति का उपयोग, इसकी वायरिंग विधि समान है, केवल निम्नलिखित दो अंतरः
1 बैटरी बिजली आपूर्ति समर्थन 4S-24S, वोल्टेज संतुलन सटीकता ±3mV;
2 डीसी एडाप्टर पावर सप्लाई समर्थन 2S-24S, वोल्टेज संतुलन सटीकता ±1mV. निम्नलिखित चित्र 24S बैटरी पैक स्थापित करने और कनेक्ट करने के लिए कैसे दिखाता हैः

EK-24S10EB कैस्केडिंग उपयोग का समर्थन करता है, और प्रत्येक दो समकक्षों के बीच कम से कम एक बैटरी "ऊर्जा विनिमय का सामान्य अंत" है।निम्नलिखित केबलों को स्थापित करने और कनेक्ट करने के तरीके का वर्णन करने के लिए एक उदाहरण के रूप में 36S का उपयोग करता है:

नोटिसः
1.जब कैस्केड में उपयोग किया जाता है, तो प्रत्येक दो समानांतरकों के बीच कम से कम एक "ऊर्जा विनिमय सामान्य अंत" होता है। वेल्डिंग करते समय, कृपया ध्यान दें कि यहां कनेक्शन सही है या नहीं।

2.कैस्केड उपयोग के दौरान, कृपया जांचें कि क्या वायरिंग गलत है.यदि इसे कनेक्शन के बाद उपयोग नहीं किया जा सकता है, तो कृपया संबंधित कैस्केड आरेख से परामर्श करने के लिए बिक्री के बाद के कर्मचारियों से संपर्क करें।
