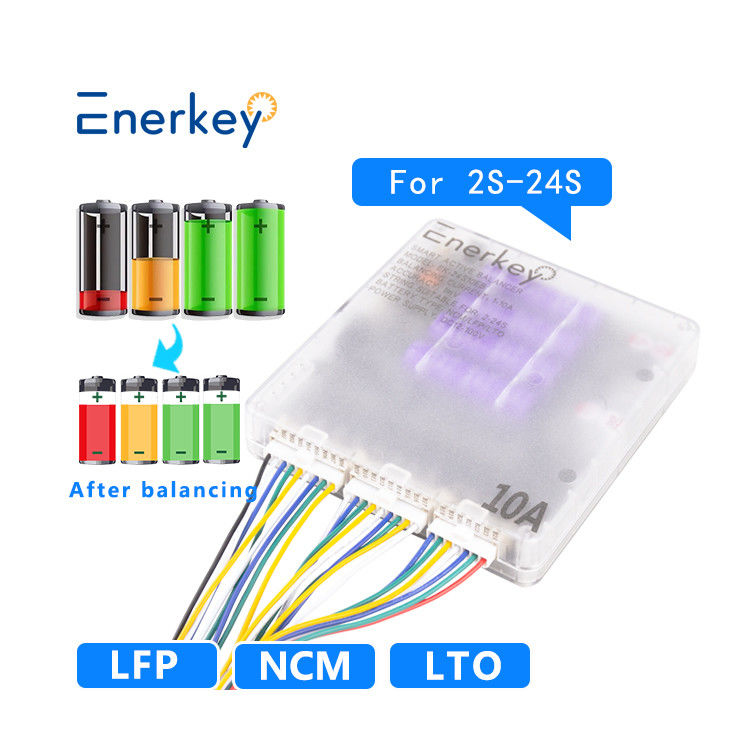

विशेषताएं:



लागू स्ट्रिंग संख्याः 2S-24S

कैस्केडिंगः समर्थन कैस्केडिंग

सीमा आयामः L156 x W144 x T28 (मिमी)

वजन (पैकेजिंग को छोड़कर) :960g

रिवर्स प्रोटेक्शनः डिटेक्शन/प्रोटेक्शन पर अव्यवस्थित शक्ति का समर्थन करता है

बाहरी बिजली की आपूर्ति: DC 12-120V

समर्थन बैटरी का प्रकारः तृतीयक लिथियम बैटरी (एनसीएम) / लिथियम आयरन फॉस्फेट बैटरी (एलएफपी) / लिथियम टाइटेनट बैटरी (एलटीओ)

व्यक्तिगत वोल्टेज की कार्य सीमाः 1.5V ~ 4.5V

वोल्टेज सुरक्षा के तहत नींद वोल्टेज APP द्वारा अनुकूलित किया जा सकता हैः 1.5-4.2V

संतुलन पद्धति में समय-साझाकरण, एकल-चैनल हस्तांतरण और बिंदु-से-बिंदु ऊर्जा हस्तांतरण शामिल हैं।

समानांतर करंट APP द्वारा अनुकूलित किया जा सकता हैः 1A~10A

वोल्टेज संतुलन सटीकता APP द्वारा अनुकूलित किया जा सकता हैः 1mV (सामान्य मूल्य)



क्या आपको एक बाहरी बिजली की आपूर्ति की आवश्यकता है जो एक बैटरी (एक 3mV सटीकता के साथ) और एक बाहरी बिजली की आपूर्ति (एक 1mV सटीकता के साथ) द्वारा संचालित किया जा सकता है

बिजली की विफलता का पता लगाने का कार्यः बिजली की विफलता का पता लगाने का समर्थन करता है

गलत तार सुरक्षा कार्यः गलत तार सुरक्षा कार्य का समर्थन करता है

दोष अलार्म समारोहः दोष अलार्म समारोह का समर्थन करता है

बज़र को एपीपी सेटिंग्स के माध्यम से अनुकूलित किया जा सकता है

बिजली की खपत ≈ 1W जब समानांतर प्रणाली चालू हो, ≈ 0.5W जब समानांतर प्रणाली बंद हो

कार्य वातावरण का तापमान -20° से +45°





तकनीकी मापदंड

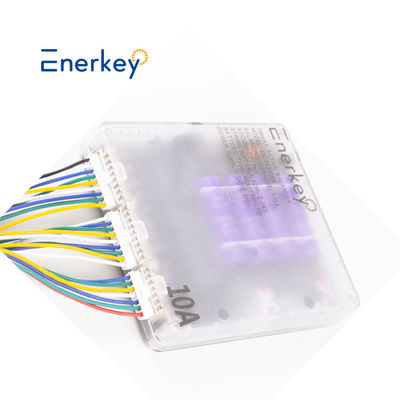

उत्पाद मॉडल	2-24 के लिए 10A स्मार्ट एक्टिव बैलेंसर (EK-24S10EB)
समर्थित बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ ((ली-आयन/लाइफपो4/एलटीओ)
एकल सेल वोल्टेज संग्रह सीमा	1.5V~4.5V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	APP को अनुकूलित किया जा सकता है सेटिंग्सः1.5-4.2V
संतुलन पद्धति	समय विभाजन एकल चैनल हस्तांतरण, बिंदु से बिंदु तक ऊर्जा हस्तांतरण
रिवर्स सुरक्षा	पता लगाने/सुरक्षा पर अव्यवस्था शक्ति का समर्थन करें
संतुलन धारा	एपीपी अनुकूलित किया जा सकता है सेटिंग्सः 1A ~ 10A
क्या बाहरी बिजली की आपूर्ति की आवश्यकता है	बाहरी बिजली आपूर्ति 24V-100V ((सटीकता ±1mV) बैटरी संचालित (सटीकता ±3mV)
वोल्टेज बराबरी की सटीकता	एपीपी को अनुकूलित किया जा सकता है सेटिंग्स:1mV(TYP)
तारों का कैस्केडिंग	समर्थन
बिजली की विफलता का पता लगाने का कार्य	समर्थन
गलत तार सुरक्षा कार्य	समर्थन
दोष अलार्म समारोह	समर्थन
बज़र	एपीपी अनुकूलित किया जा सकता है सेटिंग्स
शक्ति अपव्यय	संतुलन पर≈1W,संतुलन को रोकें≈0.5W
परिचालन तापमान	-20°C ~ +55°C
आवेदन	इलेक्ट्रिक खिलौने, इलेक्ट्रिक बैलेंस कार/बाइक



पैकिंग सूची





 उपयोग मैनुअल

वायरिंग आरेख

बैटरी शक्ति या डीसी एडाप्टर बिजली की आपूर्ति का उपयोग, इसकी वायरिंग विधि समान है, केवल निम्नलिखित दो अंतरः
1 बैटरी बिजली आपूर्ति समर्थन 4S-24S, वोल्टेज संतुलन सटीकता ±3mV;
2 डीसी एडाप्टर पावर सप्लाई समर्थन 2S-24S, वोल्टेज संतुलन सटीकता ±1mV. निम्नलिखित चित्र 24S बैटरी पैक स्थापित करने और कनेक्ट करने के लिए कैसे दिखाता हैः

EK-24S10EB कैस्केडिंग उपयोग का समर्थन करता है, और प्रत्येक दो समकक्षों के बीच कम से कम एक बैटरी "ऊर्जा विनिमय का सामान्य अंत" है।निम्नलिखित केबलों को स्थापित करने और कनेक्ट करने के तरीके का वर्णन करने के लिए एक उदाहरण के रूप में 36S का उपयोग करता है:

नोटिसः
1.जब कैस्केड में उपयोग किया जाता है, तो प्रत्येक दो समानांतरकों के बीच कम से कम एक "ऊर्जा विनिमय सामान्य अंत" होता है। वेल्डिंग करते समय, कृपया ध्यान दें कि यहां कनेक्शन सही है या नहीं।

2.कैस्केड उपयोग के दौरान, कृपया जांचें कि क्या वायरिंग गलत है.यदि इसे कनेक्शन के बाद उपयोग नहीं किया जा सकता है, तो कृपया संबंधित कैस्केड आरेख से परामर्श करने के लिए बिक्री के बाद के कर्मचारियों से संपर्क करें।
