लिथियम बैटरी इंटेलिजेंट एक्टिव इक्वेलाइजर एक प्रमुख उपकरण है जिसका उपयोग इलेक्ट्रिक वाहनों, ऊर्जा भंडारण प्रणालियों और अन्य क्षेत्रों में किया जाता है, जहां लिथियम बैटरी का उपयोग करना आवश्यक है।इसका कार्य यह सुनिश्चित करना है कि लिथियम बैटरी पैक में प्रत्येक एकल सेल एक ही वोल्टेज स्तर बनाए रख सकती है, जिससे लिथियम बैटरी के प्रदर्शन और जीवन में सुधार होता है।



संतुलन प्रौद्योगिकीः लिथियम बैटरी सक्रिय समकक्ष प्रत्येक एकल सेल के वोल्टेज अंतर का पता लगाता है, वर्तमान के प्रवाह को नियंत्रित करता है,और उच्च वोल्टेज बैटरी को कम वोल्टेज बैटरी के माध्यम से संतुलित करता हैयह विधि कुछ एकल कोशिकाओं के ओवरचार्ज या ओवरचार्जिंग से बचा सकती है और पूरे बैटरी पैक के सेवा जीवन में सुधार कर सकती है।



बैटरी संतुलन प्रौद्योगिकी को आमतौर पर बैटरी प्रबंधन प्रणाली (बीएमएस) के माध्यम से लागू किया जाता है।बीएमएस लगातार बैटरी पैक में प्रत्येक बैटरी सेल की स्थिति की निगरानी करता है और बैटरी सेल के बीच संतुलन प्राप्त करने के लिए आवश्यकतानुसार चार्ज और डिस्चार्ज रणनीति को समायोजित करता हैमुख्य रूप से निम्नलिखित संतुलन विधियां हैंः



निष्क्रिय संतुलनः बैटरी कोशिकाओं के बीच प्रतिरोध या प्रेरक जोड़कर, उच्च चार्ज स्थिति वाले बैटरी कोशिकाओं को डिस्चार्ज किया जाता है, जबकि कम चार्ज स्थिति वाले बैटरी कोशिकाओं को चार्ज किया जाता है,ताकि संतुलन हासिल हो सके।



सक्रिय संतुलनः इलेक्ट्रॉनिक स्विच और नियंत्रण सर्किट के माध्यम से,बैटरी कोशिकाओं में अधिक ऊर्जा को सक्रिय रूप से बैटरी कोशिकाओं में स्थानांतरित कर दिया जाता है ताकि संतुलन प्राप्त किया जा सके।.



संचार संतुलनः बैटरी कोशिकाएं संचार नेटवर्क के माध्यम से स्थिति की जानकारी का आदान-प्रदान करती हैं और संतुलन प्राप्त करने के लिए बुद्धिमान एल्गोरिदम के माध्यम से चार्ज और डिस्चार्ज प्रक्रिया को अनुकूलित करती हैं.





तकनीकी मापदंड

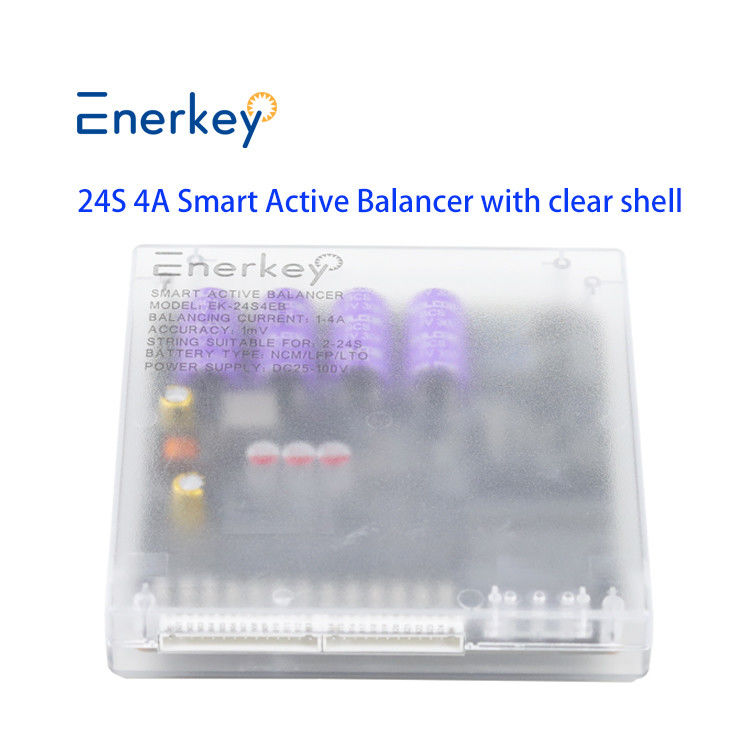

उत्पाद मॉडल	4A स्मार्ट एक्टिव बैलेंसर 2-24 के लिए (EK-24S4EB)
समर्थित बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ ((ली-आयन/लाइफपो4/एलटीओ)
एकल सेल वोल्टेज संग्रह सीमा	1.5V~4.5V

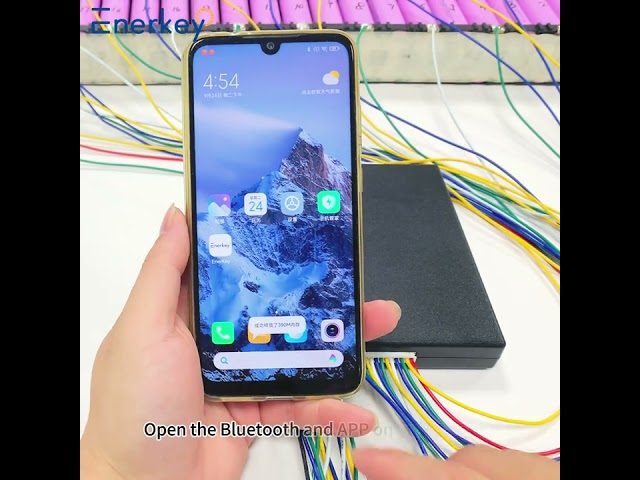

कम वोल्टेज नींद वोल्टेज की रक्षा करता है	APP को अनुकूलित किया जा सकता है सेटिंग्सः1.5-4.2V
संतुलन पद्धति	समय विभाजन एकल चैनल हस्तांतरण, बिंदु से बिंदु तक ऊर्जा हस्तांतरण
रिवर्स सुरक्षा	पता लगाने/सुरक्षा पर अव्यवस्था शक्ति का समर्थन करें
संतुलन धारा	एपीपी अनुकूलित किया जा सकता है सेटिंग्सः 1A~4A
क्या बाहरी बिजली की आपूर्ति की आवश्यकता है	जब कुल बैटरी सिस्टम वोल्टेज 25V से कम हो, एक बाहरी बूस्टर मॉड्यूल या एक बाहरी बिजली की आपूर्ति की आवश्यकता है।
वोल्टेज बराबरी की सटीकता	एपीपी को अनुकूलित किया जा सकता है सेटिंग्स:1mV(TYP)
तारों का कैस्केडिंग	समर्थन
बिजली की विफलता का पता लगाने का कार्य	समर्थन
गलत तार सुरक्षा कार्य	समर्थन
दोष अलार्म समारोह	समर्थन
बज़र	एपीपी अनुकूलित किया जा सकता है सेटिंग्स
शक्ति अपव्यय	संतुलन पर≈1W,संतुलन को रोकें≈0.5W
परिचालन तापमान	-20°C ~ +55°C
आवेदन	इलेक्ट्रिक खिलौने, इलेक्ट्रिक बैलेंस कार/बाइक



पैकिंग सूची





 उपयोग मैनुअल

वायरिंग आरेख

जब 24 से कम स्ट्रिंग सेल के साथ बैटरी पैक के लिए इस्तेमाल किया जाता है, तो खाली पिन निलंबित है।

जब 25V से कम कुल वोल्टेज वाले बैटरी पैक के लिए उपयोग किया जाता है, तो एक बाहरी सीसी बिजली की आपूर्ति की आवश्यकता होती है

EK-24S4EB कैस्केडिंग उपयोग का समर्थन करता है, और प्रत्येक दो समकक्षों के बीच कम से कम एक बैटरी "ऊर्जा विनिमय का सामान्य अंत" है।निम्नलिखित केबलों को स्थापित करने और कनेक्ट करने के तरीके का वर्णन करने के लिए एक उदाहरण के रूप में 32S का उपयोग करता है:

नोटिसः
1.जब कैस्केड में उपयोग किया जाता है, तो हर दो समानांतरकों के बीच कम से कम एक "ऊर्जा विनिमय सामान्य अंत" होता है। वेल्डिंग करते समय, कृपया ध्यान दें कि क्या यहां कनेक्शन सही है।

2.कैस्केड उपयोग के दौरान, कृपया जांचें कि क्या वायरिंग गलत है.यदि इसे कनेक्शन के बाद उपयोग नहीं किया जा सकता है, तो कृपया संबंधित कैस्केड आरेख से परामर्श करने के लिए बिक्री के बाद के कर्मचारियों से संपर्क करें।
