| ब्रांड नाम: | Enerkey |
| मॉडल संख्या: | ईके-BM3r4S50A |
| एमओक्यू: | 10 टुकड़े |
| कीमत: | $6.49-$6.79 |
| पैकेजिंग विवरण: | मजबूत पेपर बॉक्स +ईवीए फोम |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
लिथियम बैटरी सुरक्षा बोर्डों की यह श्रृंखला तृतीयक लिथियम बैटरी के लिए एक पावर मैनेजमेंट सिस्टम (बीएमएस) है।
लिथियम बैटरी सुरक्षा बोर्डों की इस श्रृंखला में ऑटोमोटिव ग्रेड एमओएस, 2 औंस मोटी तांबे की पन्नी और तांबे की पट्टी का उपयोग कर विद्युत साझा करने के लिए किया जाता है, जिससे सुरक्षा बोर्ड अत्यधिक सटीक हो जाता है,बहुत कम आंतरिक प्रतिरोध और बहुत कम गर्मी उत्पादन के साथ.

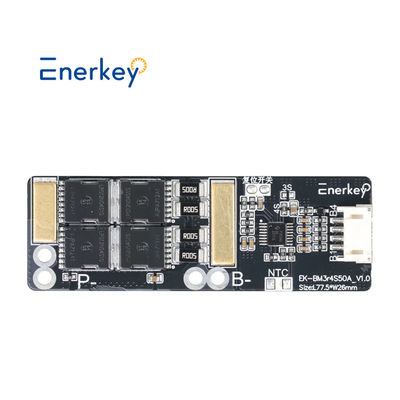

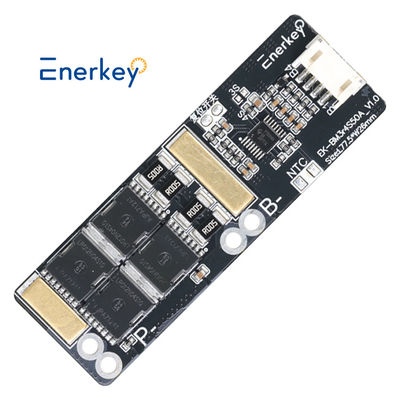

3S 4S 50A w/Balance 2.7V 3.2V 3.7V 4.2V18650 लिथियम बैटरी सेल पीसीबी बीएमएस सुरक्षा बोर्ड
विशेषताएं:
एकल सेल ओवरचार्ज सुरक्षा वोल्टेजः 4.225V ±0.025V
एकल सेल ओवरचार्ज रिलीज़ वोल्टेजः 4.005V ±0.05V
ओवरचार्ज सुरक्षा देरीः 1S ± 200mS
एकल सेल ओवर-डिस्चार्ज सुरक्षा वोल्टेजः 2.7V ±0.05V
एकल सेल ओवर-डिस्चार्ज रिलीज़ वोल्टेजः 2.95V ±0.1V
ओवर-डिस्चार्ज सुरक्षा देरीः 100 एमएस
डिस्चार्ज ओवरकंट्रेंट प्रोटेक्शन: 80A
डिस्चार्ज ओवरकंट्रेंट सुरक्षा देरीः 1S ± 50mS
शॉर्ट सर्किट सुरक्षाः हाँ
शॉर्ट सर्किट सुरक्षा देरीः 250uS ± 50uS
शॉर्ट सर्किट संरक्षण रिकवरी मोडः लोड रिकवरी आउटपुट वोल्टेज को डिस्कनेक्ट करें
बिजली की विफलता सुरक्षाः हाँ
तापमान संरक्षणः हाँ (बाहरी 10K ओम एनटीसी प्रतिरोधक जुड़ा हुआ है जब मान्य)
चार्ज कम तापमान संरक्षणः -7°C
चार्ज उच्च तापमान संरक्षणः 50°C
निर्वहन निम्न तापमान संरक्षणः 70°C
मॉड्यूल का आकारःL77.5xW26xT7.3mm /3.05*1.02*0.29"
पैकेज में शामिल हैंः

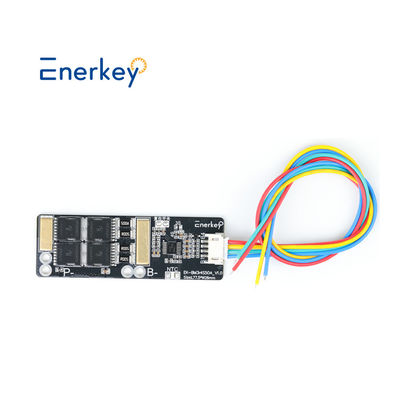

केबल के साथ 1 x लिथियम बैटरी बीएमएस सुरक्षा बोर्ड
|
एनरकी लिथियम बैटरी पीरोटेशन बोर्ड (BMS) 3S 4S 5S 50A 11.2V 12.6V 16V 18Vके लिएफोटोवोल्टिक सौर पैनल और औद्योगिक बिजली और घरेलू ऊर्जा भंडारण प्रणाली और इलेक्ट्रिक कार और स्कूटर और मोटरसाइकिल
|
||
| उत्पाद मॉडल |
EK-BM3r4S50A |
EK-BM5S50A |
|
उपयुक्त bधमनियों के तार
|
3S/4S
|
5S
|
| उत्पाद का आकार ((मिमी) | L77.5xW26xT7.3 | L77.5xW26xT7.3 |
| बॉक्स के साथ वजन | 0.02 किलो | 0०२५ किलो |
| विशिष्ट कार्य | एनटीसी (विकल्प) | |
| उपयुक्त बैटरी प्रकार | लिथियम ((एनसीएम) | |
| नामित डिस्चार्ज करंट | प्रकार 40A / अधिकतम 50A | |
| नामित कार्यरत वोल्टेज B+B- | अधिकतम 30V | |
| पीक स्टार्टिंग करंट | प्रकार 60A | |
|
पी+पी-इनपुट प्रतिरोध वोल्टेज
|
अधिकतम 40V
|
|
|
अधिभार संरक्षण मूल्य
|
सीमित नहीं
|
|
| चार्ज डिटेक्शन वोल्टेज | न्यूनतम 4.2V / प्रकार 4.225V / अधिकतम 4.25V | |
|
चार्ज का पता लगाने में देरी का समय
|
न्यूनतम 0.5 एस / प्रकार 1 एस / अधिकतम 1.3 एस
|
|
|
ओवरचार्ज रिलीज़ वोल्टेज
|
न्यूनतम 4.0V / प्रकार 4.005V / अधिकतम 4.05V
|
|
|
डिस्चार्ज डिटेक्शन वोल्टेज |
न्यूनतम 2.65V / प्रकार 2.7V / अधिकतम 2.75V
|
|
| डिस्चार्ज का पता लगाने में देरी का समय | न्यूनतम 20ms / प्रकार 100ms / अधिकतम 150ms | |
| डिस्चार्ज रिलीज़ वोल्टेज | न्यूनतम 2.85V / प्रकार 2.95V / अधिकतम 3.05V | |
|
उठाने की सुरक्षा के लिए शर्तें
|
बाह्य भार या चार्ज स्व-पुनर्प्राप्ति को डिस्कनेक्ट करें
|
|
| ओवरकंट्रेंट डिटेक्शन वोल्टेज | प्रकार 0.1V | |
| वर्तमान से अधिक सुरक्षा वर्तमान | न्यूनतम 75 ए / प्रकार 80 ए / अधिकतम 85 ए | |
| अतिप्रवाह संरक्षण का समय | न्यूनतम 0.7 एस / प्रकार 1 एस / अधिकतम 1.3 एस | |
| उठाने की सुरक्षा के लिए शर्तें | बाह्य भार या चार्ज स्व-पुनर्प्राप्ति को डिस्कनेक्ट करें | |
| शॉर्ट सर्किट सुरक्षा करंट | प्रकार 80A | |
| पता लगाने की देरी का समय | न्यूनतम 150μS / प्रकार 250μS / अधिकतम 400μS | |
| उठाने की सुरक्षा के लिए शर्तें | बाह्य भार या चार्ज स्व-पुनर्प्राप्ति को डिस्कनेक्ट करें | |
| मुख्य सर्किट का चालू अवस्था प्रतिरोध | प्रकार 9mΩ / अधिकतम 10mΩ | |
| सामान्य कार्य करंट खपत | प्रकार 10μA / अधिकतम 15μA | |
| नींद के दौरान वर्तमान खपत | अधिकतम 2.5μA | |
|
परिचालन तापमान
|
-40°C ~ +85°C
|
|
तारों की सावधानीः
1सुरक्षा बोर्ड को स्थापित करने के लिए कुछ तकनीकी इलेक्ट्रॉनिक ज्ञान की आवश्यकता होती है।
2. जब तारों, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, और फिर सुरक्षात्मक प्लेट डालें।
3बैटरी टर्मिनल B- और सुरक्षा बोर्ड टर्मिनल B- के बीच कनेक्शन छोटा और मोटा होना चाहिए,अन्यथा यह सुरक्षा बोर्ड के लिए चार्ज और पूर्व निष्कासन और खराबी का कारण होगा.
4पी+/पी के तार लगाने के लिए मोटी तारों का प्रयोग करना चाहिए। बहुत पतली और लंबी तारों से बोर्ड जल जाएगा!
प्रश्न 1. हमने आपको क्यों चुना?
* हम आपको 10 से अधिक वर्षों के मजबूत तकनीकी समर्थन के साथ कुशल बिक्री के बाद सेवा प्रदान कर सकते हैं।
* उत्पादों ने एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन पारित किया है।
* हम आपको कारखाने की कीमत प्रदान कर सकते हैं, हमारे कारखाने और उत्पादन प्रक्रिया का दौरा करने के लिए आपका स्वागत है।
प्रश्न 2. आपकी उत्पाद श्रेणी (प्रकार) क्या है?
*हम मुख्य रूप से पावर बैटरी, ऊर्जा भंडारण बैटरी और उपभोक्ता बैटरी के क्षेत्र में बैटरी प्रबंधन प्रणाली करते हैं।
*मुख्य रूप से LFP, Li-ino और LTO बैटरी के लिए प्रयोग किया जाता है।
Q3: मुझे कैसे पता चलेगा कि मेरी बैटरी किस प्रकार की सामग्री और प्रकार की है?
*कृपया बैटरी शरीर को देखें, यदि आपकी बैटरी का सामान्य वोल्टेज 3.2V दिखाता है, तो बैटरी LiFePo4 है.
*यदि आपकी बैटरी का सामान्य वोल्टेज 3.6V या 3.7V दिखाता है, तो बैटरी ली-आयन या Lto बैटरी है।
Q4. क्या आपके पास न्यूनतम आदेश आवश्यकताएं हैं?
यह अनुकूलित किया जा सकता है? नमूने और बैचों के लिए नेतृत्व समय क्या है?
*हमारी न्यूनतम आदेश मात्रा 1 टुकड़ा है, ODM अनुकूलन उपलब्ध है।
* मौजूदा नमूनों की डिलीवरी 1~3 दिन, अनुकूलित नमूनों की डिलीवरी 3~10 दिन।
प्रश्न 5: यदि मैं इसका उपयोग नहीं कर सकता तो क्या होगा?
* नियमित उत्पादों में निर्देशात्मक वीडियो होते हैं, हम इंजीनियरों से ऑनलाइन वीडियो कॉल मार्गदर्शन का भी समर्थन कर सकते हैं।
प्रश्न 6. आपके भुगतान की शर्तें क्या हैं?
*हम वायर ट्रांसफर और नकद भुगतान स्वीकार करते हैं, सभी बातचीत योग्य हैं। भुगतान विधिः वीजा, मास्टरकार्ड, टी/टी, पेपैल, एप्पल_पे, गुगल_पे, जीसी_रियल_टाइम_बैंक_ट्रान्सफर, आरएमबी
प्रश्न 7. आप गुणवत्ता की गारंटी कैसे देते हैं?
* हमारे सभी उत्पादों को पेशेवर प्रयोगशाला 100% परीक्षण के साथ-साथ बार-बार उम्र बढ़ने के परीक्षणों के अधीन किया जाता है।
* एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन प्राप्त किया।
* 3 वर्ष की बिक्री के बाद वारंटी सेवा प्रदान करें। 3 वर्ष में प्रतिस्थापन के लिए निःशुल्क स्पेयर यूनिट।
प्रश्न 8. हमारी बैटरी के लिए उपयुक्त बीएमएस कैसे चुनें?
*आपकी बैटरी के अनुरूप वोल्टेज और करंट के आधार पर, आप हमारी ग्राहक सेवा से परामर्श कर सकते हैं और हम आपको सबसे उपयुक्त बैटरी प्रबंधन प्रणाली से लैस प्रदान करेंगे।
प्रश्न 9. मैं आपसे कैसे संपर्क कर सकता हूँ?
*हमारे पास 7x24 घंटे ऑनलाइन सेवा है, कृपया हमें ऑनलाइन संदेश छोड़ दें।
*आप हमसे ईमेल, व्हाट्सएप, वीचैट आदि के माध्यम से भी संपर्क कर सकते हैं।
|
|
