| ब्रांड नाम: | Enerkey |
| मॉडल संख्या: | ईके-BM3r4S30A-एनटीसी |
| एमओक्यू: | पचास टुकड़े |
| कीमत: | $3.29-$3.89 |
| पैकेजिंग विवरण: | मजबूत पेपर बॉक्स +ईवीए फोम |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |

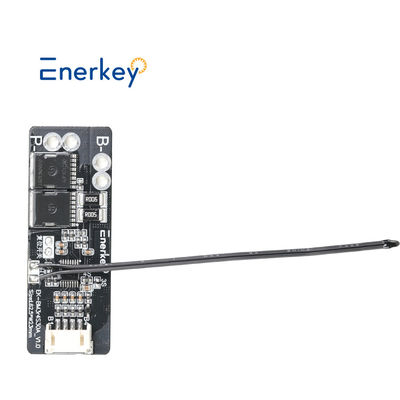

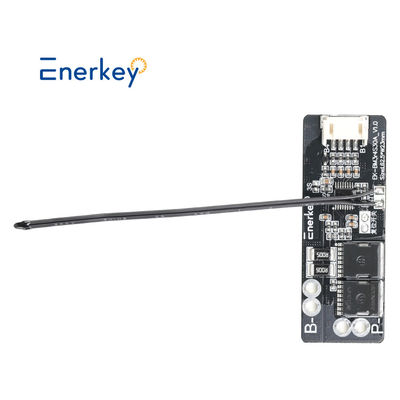

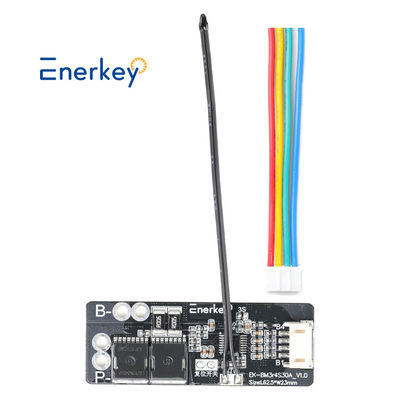

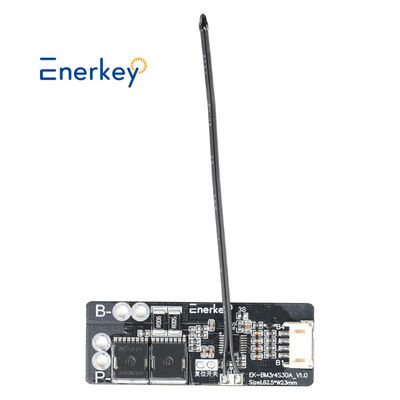

यह लिथियम बैटरी सुरक्षा बोर्ड (EK-BM3r4S30A) 3S और 4S एकीकृत समाधानों को अपनाता है।तारों की आवश्यक संख्या लचीले ढंग से हमारी कंपनी द्वारा प्रदान किया गया वायरिंग आरेख के अनुसार चुना जा सकता है.
इसका उपयोग ज्यादातर इलेक्ट्रिक स्कूटर, इलेक्ट्रिक साइकिल, इलेक्ट्रिक टूल्स, कार वॉशर, छोटे घरेलू उपकरण, मॉडल विमान और अन्य उत्पादों के बैटरी पैक में किया जाता है।मुख्य रूप से बैटरी पैक की रक्षा की भूमिका निभाता है.
1 ओवरचार्ज का पता लगाने वाला वोल्टेजः 4.25 ± 0.025V
2. ओवरचार्ज रिलीज़ वोल्टेजः 4.15 ± 0.05V
3. ओवर डिस्चार्ज डिटेक्शन वोल्टेजः 2.70 ± 0.05V
4. ओवर डिस्चार्ज समापन वोल्टेजः 2.95 ± 0.1V
5ओवर करंटः 20-25A
6कार्य करंटः विशिष्टः 25A, अधिकतमः 30A
7. समाप्ति की शर्तें:सुरक्षा की स्थिति को जारी करने के बाद स्वचालित वसूली, बिना सक्रिय होने के (चार्ज करने के लिए वैकल्पिक)
8मुख्य कार्यः अधिभार संरक्षण कार्य, अधिभार संरक्षण, शॉर्ट सर्किट संरक्षण, अधिभार संरक्षण।
9कार्य तापमानः -40~+85 डिग्री (उच्च तापमान वातावरण और कृपया विकिरण को मजबूत करें)
10कनेक्शनः वेल्डिंग आउटपुट
11मॉड्यूल का आकारः L62.5xW23xT7.3mm
अनुप्रयोग:
सुरक्षात्मक बोर्ड का उपयोग 14.4V, 14.8V, 16.8V की नाममात्र वोल्टेज के रूप में किया जा सकता है, पॉलिमर लिथियम बैटरी समूह की चार श्रृंखला, ओवरचार्ज और ओवरडिचार्ज के रूप में 18650 लिथियम बैटरी की चार श्रृंखला,शॉर्ट सर्किट सुरक्षा.
उच्च क्षणिक धारा के लिए बिजली आवेदन में सक्रियण समारोह के बिना, और झूठे ट्रिगर संरक्षण से बचने के लिए इन्वर्टर आवेदन में। तो यह अधिक सुविधाजनक उपयोग करेगा।
|
एनरकी लिथियम बैटरी पीरोटेशन बोर्ड (BMS) 3S 4S 5S 30A 11.2V 12.6V 16V 18Vके लिएफोटोवोल्टिक सौर पैनल और औद्योगिक बिजली और घरेलू ऊर्जा भंडारण प्रणाली और इलेक्ट्रिक कार और स्कूटर और मोटरसाइकिल
|
||
| उत्पाद मॉडल |
EK-BM3r4S30A |
EK-BM5S30A |
|
उपयुक्त bधमनियों के तार
|
3S/4S
|
5S
|
| उत्पाद का आकार ((मिमी) | L62.5xW23xT7.3 | L62.5xW23xT7.3 |
| बॉक्स के साथ वजन | 0.015 किलोग्राम | 0.020 किलोग्राम |
| विशिष्ट कार्य | एनटीसी (विकल्प) | |
| उपयुक्त बैटरी प्रकार | लिथियम ((एनसीएम) | |
| नामित डिस्चार्ज करंट | प्रकार 25A / अधिकतम 30A | |
| नामित कार्यरत वोल्टेज B+B- | अधिकतम 30V | |
| पीक स्टार्टिंग करंट | प्रकार 60A | |
|
पी+पी-इनपुट प्रतिरोध वोल्टेज
|
अधिकतम 40V
|
|
|
अधिभार संरक्षण मूल्य
|
सीमित नहीं
|
|
| चार्ज डिटेक्शन वोल्टेज | न्यूनतम 4.2V / प्रकार 4.225V / अधिकतम 4.25V | |
|
चार्ज का पता लगाने में देरी का समय
|
न्यूनतम 0.5 एस / प्रकार 1 एस / अधिकतम 1.3 एस
|
|
|
ओवरचार्ज रिलीज़ वोल्टेज
|
न्यूनतम 4.0V / प्रकार 4.005V / अधिकतम 4.05V
|
|
|
डिस्चार्ज डिटेक्शन वोल्टेज |
न्यूनतम 2.65V / प्रकार 2.7V / अधिकतम 2.75V
|
|
| डिस्चार्ज का पता लगाने में देरी का समय | न्यूनतम 20ms / प्रकार 100ms / अधिकतम 150ms | |
| डिस्चार्ज रिलीज़ वोल्टेज | न्यूनतम 2.85V / प्रकार 2.95V / अधिकतम 3.05V | |
|
उठाने की सुरक्षा के लिए शर्तें
|
बाह्य भार या चार्ज स्व-पुनर्प्राप्ति को डिस्कनेक्ट करें
|
|
| ओवरकंट्रेंट डिटेक्शन वोल्टेज | प्रकार 0.1V | |
| वर्तमान से अधिक सुरक्षा वर्तमान | न्यूनतम 20 ए / प्रकार 23 ए / अधिकतम 25 ए | |
| अतिप्रवाह संरक्षण का समय | न्यूनतम 0.7 एस / प्रकार 1 एस / अधिकतम 1.3 एस | |
| उठाने की सुरक्षा के लिए शर्तें | बाह्य भार या चार्ज स्व-पुनर्प्राप्ति को डिस्कनेक्ट करें | |
| शॉर्ट सर्किट सुरक्षा करंट | प्रकार 40A | |
| पता लगाने की देरी का समय | न्यूनतम 150μS / प्रकार 250μS / अधिकतम 400μS | |
| उठाने की सुरक्षा के लिए शर्तें | बाह्य भार या चार्ज स्व-पुनर्प्राप्ति को डिस्कनेक्ट करें | |
| मुख्य सर्किट का चालू अवस्था प्रतिरोध | प्रकार 9mΩ / अधिकतम 10mΩ | |
| सामान्य कार्य करंट खपत | प्रकार 10μA / अधिकतम 15μA | |
| नींद के दौरान वर्तमान खपत | अधिकतम 2.5μA | |
|
परिचालन तापमान
|
-40°C ~ +85°C
|
|
तारों की सावधानीः
1सुरक्षा बोर्ड को स्थापित करने के लिए कुछ तकनीकी इलेक्ट्रॉनिक ज्ञान की आवश्यकता होती है।
2. जब तारों, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, और फिर सुरक्षात्मक प्लेट डालें।
3बैटरी टर्मिनल B- और सुरक्षा बोर्ड टर्मिनल B- के बीच कनेक्शन छोटा और मोटा होना चाहिए,अन्यथा यह सुरक्षा बोर्ड के लिए चार्ज और पूर्व निष्कासन और खराबी का कारण होगा.
4पी+/पी के तार लगाने के लिए मोटी तारों का प्रयोग करना चाहिए। बहुत पतली और लंबी तारों से बोर्ड जल जाएगा!
प्रश्न 1. हमने आपको क्यों चुना?
* हम आपको 10 से अधिक वर्षों के मजबूत तकनीकी समर्थन के साथ कुशल बिक्री के बाद सेवा प्रदान कर सकते हैं।
* उत्पादों ने एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन पारित किया है।
* हम आपको कारखाने की कीमत प्रदान कर सकते हैं, हमारे कारखाने और उत्पादन प्रक्रिया का दौरा करने के लिए आपका स्वागत है।
प्रश्न 2. आपकी उत्पाद श्रेणी (प्रकार) क्या है?
*हम मुख्य रूप से पावर बैटरी, ऊर्जा भंडारण बैटरी और उपभोक्ता बैटरी के क्षेत्र में बैटरी प्रबंधन प्रणाली करते हैं।
*मुख्य रूप से LFP, Li-ino और LTO बैटरी के लिए प्रयोग किया जाता है।
Q3: मुझे कैसे पता चलेगा कि मेरी बैटरी किस प्रकार की सामग्री और प्रकार की है?
*कृपया बैटरी शरीर को देखें, यदि आपकी बैटरी का सामान्य वोल्टेज 3.2V दिखाता है, तो बैटरी LiFePo4 है.
*यदि आपकी बैटरी का सामान्य वोल्टेज 3.6V या 3.7V दिखाता है, तो बैटरी ली-आयन या Lto बैटरी है।
Q4. क्या आपके पास न्यूनतम आदेश आवश्यकताएं हैं?
यह अनुकूलित किया जा सकता है? नमूने और बैचों के लिए नेतृत्व समय क्या है?
*हमारी न्यूनतम आदेश मात्रा 1 टुकड़ा है, ODM अनुकूलन उपलब्ध है।
* मौजूदा नमूनों की डिलीवरी 1~3 दिन, अनुकूलित नमूनों की डिलीवरी 3~10 दिन।
प्रश्न 5: यदि मैं इसका उपयोग नहीं कर सकता तो क्या होगा?
* नियमित उत्पादों में निर्देशात्मक वीडियो होते हैं, हम इंजीनियरों से ऑनलाइन वीडियो कॉल मार्गदर्शन का भी समर्थन कर सकते हैं।
प्रश्न 6. आपके भुगतान की शर्तें क्या हैं?
*हम वायर ट्रांसफर और नकद भुगतान स्वीकार करते हैं, सभी बातचीत योग्य हैं। भुगतान विधिः वीजा, मास्टरकार्ड, टी/टी, पेपैल, एप्पल_पे, गुगल_पे, जीसी_रियल_टाइम_बैंक_ट्रान्सफर, आरएमबी
प्रश्न 7. आप गुणवत्ता की गारंटी कैसे देते हैं?
* हमारे सभी उत्पादों को पेशेवर प्रयोगशाला 100% परीक्षण के साथ-साथ बार-बार उम्र बढ़ने के परीक्षणों के अधीन किया जाता है।
* एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन प्राप्त किया।
* 3 वर्ष की बिक्री के बाद वारंटी सेवा प्रदान करें। 3 वर्ष में प्रतिस्थापन के लिए निःशुल्क स्पेयर यूनिट।
प्रश्न 8. हमारी बैटरी के लिए उपयुक्त बीएमएस कैसे चुनें?
*आपकी बैटरी के अनुरूप वोल्टेज और करंट के आधार पर, आप हमारी ग्राहक सेवा से परामर्श कर सकते हैं और हम आपको सबसे उपयुक्त बैटरी प्रबंधन प्रणाली से लैस प्रदान करेंगे।
प्रश्न 9. मैं आपसे कैसे संपर्क कर सकता हूँ?
*हमारे पास 7x24 घंटे ऑनलाइन सेवा है, कृपया हमें ऑनलाइन संदेश छोड़ दें।
*आप हमसे ईमेल, व्हाट्सएप, वीचैट आदि के माध्यम से भी संपर्क कर सकते हैं।
|
|
