| ब्रांड नाम: | Enerkey |
| मॉडल संख्या: | ईके-बी7एस20ए |
| एमओक्यू: | 10 टुकड़े |
| कीमत: | $3.39-$4.24 |
| पैकेजिंग विवरण: | मजबूत पेपर बॉक्स +ईवीए फोम |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |

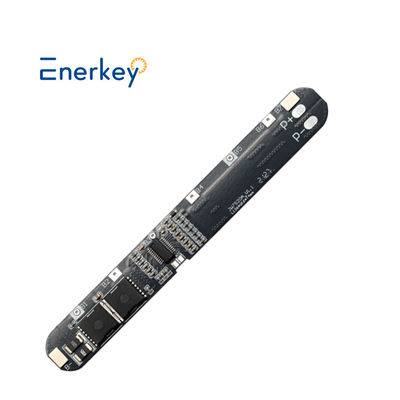

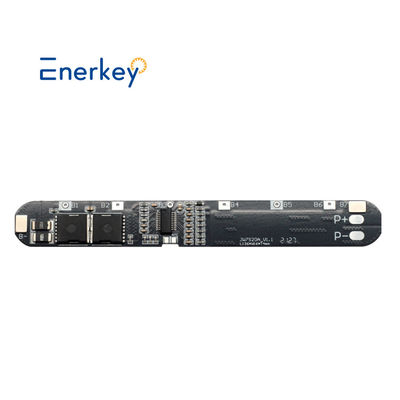

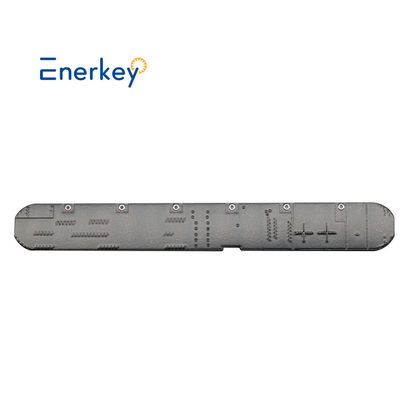

7S 20A 24V ली-आयन लिथियम 18650 बैटरी बीएमएस पैक संगत केबल के साथ पीसीबी सुरक्षा बोर्ड
25.9 वी लीपोली बैटरी पैक श्रृंखला में 7 सेल के लिए बैटरी प्रबंधन प्रणाली
इसका उपयोग लिपोली बैटरी को चार्ज, डिस्चार्ज और संतुलित करने के लिए किया जाता है।
विशेषताएं:
• बैटरी पैक को ओवरचार्ज, ओवरडिचार्ज, ओवर करंट, ओवर टेम्परेचर, शॉर्ट सर्किट से बचाता है
• 6 कोशिकाओं के लिए लिथियम आयन/लिपोली बैटरी पैक
• कोशिका संतुलन
• बैटरी का अधिक समय तक उपयोग
• 20 ए चार्ज / 20 ए डिस्चार्ज
विनिर्देशः
चार्जिंग वोल्टेजः 29.4V
अधिकतम निरंतर चार्जिंग करंटः 20A
अधिकतम निरंतर डिस्चार्ज करंटः 20A
इसमें शामिल हैंः
बैटरी सुरक्षा सर्किट मॉड्यूल
कनेक्शन केबल
अनुप्रयोग:
मालिश के लिए बैटरी पैक
एलईडी लाइट बैकअप पावर सप्लाई
12 वी इलेक्ट्रॉनिक उत्पाद
सौर स्ट्रीट लाइट बैटरी पैक
स्टैंडबाय पावर सप्लाई आदि की निगरानी
|
एनरकी लिथियम बैटरी पीरोटेशन बोर्ड (BMS) 6S 10A 7S 20A 22.2V 24V 36Vके लिएफोटोवोल्टिक सौर पैनल और औद्योगिक बिजली और घरेलू ऊर्जा भंडारण प्रणाली और इलेक्ट्रिक कार और स्कूटर और मोटरसाइकिल
|
||
| उत्पाद मॉडल |
EK-B6S10A |
EK-B7S20ए |
|
उपयुक्त bधमनियों के तार
|
6S
|
7S
|
| उत्पाद का आकार ((मिमी) | L107xW16xT3 | L126xW16xT4 |
| बॉक्स के साथ वजन | 0.02 किलो | 0.022 किलोग्राम |
| नामित डिस्चार्ज करंट | प्रकार 10A | प्रकार 20A |
| पीक स्टार्टिंग करंट | TYP 18A | TYP 40A |
| वर्तमान से अधिक सुरक्षा वर्तमान | टाइप 10A | TYP 40A |
| विशिष्ट कार्य | एनटीसी (विकल्प) | |
| उपयुक्त बैटरी प्रकार | लिथियम ((एनसीएम) | |
| नामित कार्यरत वोल्टेज B+B- | अधिकतम 30V | |
|
पी+पी-इनपुट प्रतिरोध वोल्टेज
|
अधिकतम 40V
|
|
|
अधिभार संरक्षण मूल्य
|
सीमित नहीं
|
|
| चार्ज डिटेक्शन वोल्टेज | न्यूनतम 4.2V / प्रकार 4.225V / अधिकतम 4.25V | |
|
चार्ज का पता लगाने में देरी का समय
|
न्यूनतम 0.5 एस / प्रकार 1 एस / अधिकतम 1.3 एस
|
|
|
ओवरचार्ज रिलीज़ वोल्टेज
|
न्यूनतम 4.0V / प्रकार 4.005V / अधिकतम 4.05V
|
|
|
डिस्चार्ज डिटेक्शन वोल्टेज |
न्यूनतम 2.65V / प्रकार 2.7V / अधिकतम 2.75V
|
|
| डिस्चार्ज का पता लगाने में देरी का समय | न्यूनतम 20ms / प्रकार 100ms / अधिकतम 150ms | |
| डिस्चार्ज रिलीज़ वोल्टेज | न्यूनतम 2.8V / प्रकार 2.95V / अधिकतम 3.05V | |
|
उठाने की सुरक्षा के लिए शर्तें
|
बाह्य भार या चार्ज स्व-पुनर्प्राप्ति को डिस्कनेक्ट करें
|
|
| ओवरकंट्रेंट डिटेक्शन वोल्टेज | प्रकार 0.1V | |
| अतिप्रवाह संरक्षण का समय | न्यूनतम 0.7 एस / प्रकार 1 एस / अधिकतम 1.3 एस | |
| उठाने की सुरक्षा के लिए शर्तें | बाह्य भार या चार्ज स्व-पुनर्प्राप्ति को डिस्कनेक्ट करें | |
| शॉर्ट सर्किट सुरक्षा करंट | प्रकार 40A | |
| पता लगाने की देरी का समय | न्यूनतम 150μS / प्रकार 250μS / अधिकतम 400μS | |
| उठाने की सुरक्षा के लिए शर्तें | बाह्य भार या चार्ज स्व-पुनर्प्राप्ति को डिस्कनेक्ट करें | |
| मुख्य सर्किट का चालू अवस्था प्रतिरोध | प्रकार 5mΩ | |
| सामान्य कार्य करंट खपत | प्रकार 10μA / अधिकतम 15μA | |
| नींद के दौरान वर्तमान खपत | अधिकतम 2.5μA | |
|
परिचालन तापमान
|
-40°C ~ +85°C
|
|

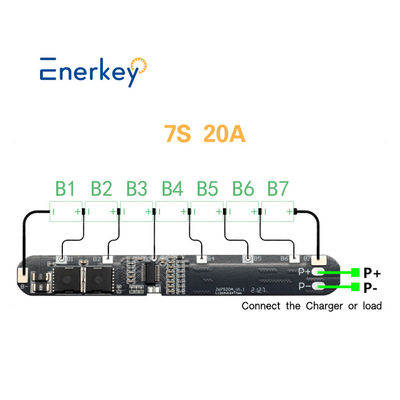

तारों की सावधानीः
1सुरक्षा बोर्ड को स्थापित करने के लिए कुछ तकनीकी इलेक्ट्रॉनिक ज्ञान की आवश्यकता होती है।
2. जब तारों, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, और फिर सुरक्षात्मक प्लेट डालें।
3बैटरी टर्मिनल B- और सुरक्षा बोर्ड टर्मिनल B- के बीच कनेक्शन छोटा और मोटा होना चाहिए,अन्यथा यह सुरक्षा बोर्ड के लिए चार्ज और पूर्व निष्कासन और खराबी का कारण होगा.
4पी+/पी के तार लगाने के लिए मोटी तारों का प्रयोग करना चाहिए। बहुत पतली और लंबी तारों से बोर्ड जल जाएगा!
प्रश्न 1. हमने आपको क्यों चुना?
* हम आपको 10 से अधिक वर्षों के मजबूत तकनीकी समर्थन के साथ कुशल बिक्री के बाद सेवा प्रदान कर सकते हैं।
* उत्पादों ने एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन पारित किया है।
* हम आपको कारखाने की कीमत प्रदान कर सकते हैं, हमारे कारखाने और उत्पादन प्रक्रिया का दौरा करने के लिए आपका स्वागत है।
प्रश्न 2. आपकी उत्पाद श्रेणी (प्रकार) क्या है?
*हम मुख्य रूप से पावर बैटरी, ऊर्जा भंडारण बैटरी और उपभोक्ता बैटरी के क्षेत्र में बैटरी प्रबंधन प्रणाली करते हैं।
*मुख्य रूप से LFP, Li-ino और LTO बैटरी के लिए प्रयोग किया जाता है।
Q3: मुझे कैसे पता चलेगा कि मेरी बैटरी किस प्रकार की सामग्री और प्रकार की है?
*कृपया बैटरी शरीर को देखें, यदि आपकी बैटरी का सामान्य वोल्टेज 3.2V दिखाता है, तो बैटरी LiFePo4 है.
*यदि आपकी बैटरी का सामान्य वोल्टेज 3.6V या 3.7V दिखाता है, तो बैटरी ली-आयन या Lto बैटरी है।
Q4. क्या आपके पास न्यूनतम आदेश आवश्यकताएं हैं?
यह अनुकूलित किया जा सकता है? नमूने और बैचों के लिए नेतृत्व समय क्या है?
*हमारी न्यूनतम आदेश मात्रा 1 टुकड़ा है, ODM अनुकूलन उपलब्ध है।
* मौजूदा नमूनों की डिलीवरी 1~3 दिन, अनुकूलित नमूनों की डिलीवरी 3~10 दिन।
प्रश्न 5: यदि मैं इसका उपयोग नहीं कर सकता तो क्या होगा?
* नियमित उत्पादों में निर्देशात्मक वीडियो होते हैं, हम इंजीनियरों से ऑनलाइन वीडियो कॉल मार्गदर्शन का भी समर्थन कर सकते हैं।
प्रश्न 6. आपके भुगतान की शर्तें क्या हैं?
*हम वायर ट्रांसफर और नकद भुगतान स्वीकार करते हैं, सभी बातचीत योग्य हैं। भुगतान विधिः वीजा, मास्टरकार्ड, टी/टी, पेपैल, एप्पल_पे, गुगल_पे, जीसी_रियल_टाइम_बैंक_ट्रान्सफर, आरएमबी
प्रश्न 7. आप गुणवत्ता की गारंटी कैसे देते हैं?
* हमारे सभी उत्पादों को पेशेवर प्रयोगशाला 100% परीक्षण के साथ-साथ बार-बार उम्र बढ़ने के परीक्षणों के अधीन किया जाता है।
* एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन प्राप्त किया।
* 3 वर्ष की बिक्री के बाद वारंटी सेवा प्रदान करें। 3 वर्ष में प्रतिस्थापन के लिए निःशुल्क स्पेयर यूनिट।
प्रश्न 8. हमारी बैटरी के लिए उपयुक्त बीएमएस कैसे चुनें?
*आपकी बैटरी के अनुरूप वोल्टेज और करंट के आधार पर, आप हमारी ग्राहक सेवा से परामर्श कर सकते हैं और हम आपको सबसे उपयुक्त बैटरी प्रबंधन प्रणाली से लैस प्रदान करेंगे।
प्रश्न 9. मैं आपसे कैसे संपर्क कर सकता हूँ?
*हमारे पास 7x24 घंटे ऑनलाइन सेवा है, कृपया हमें ऑनलाइन संदेश छोड़ दें।
*आप हमसे ईमेल, व्हाट्सएप, वीचैट आदि के माध्यम से भी संपर्क कर सकते हैं।
|
|
