| ब्रांड नाम: | Enerkey |
| मॉडल संख्या: | EK-iD40V/80V 280A |
| एमओक्यू: | 10 टुकड़े |
| कीमत: | $39.8-$65.8 |
| पैकेजिंग विवरण: | मजबूत पेपर बॉक्स +ईवीए फोम |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |

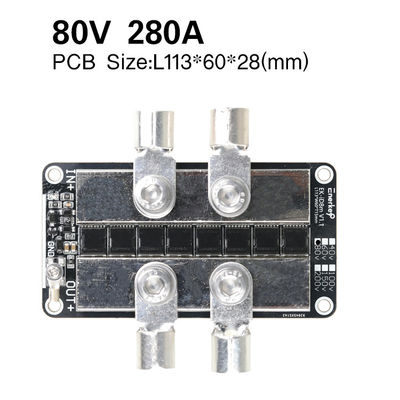

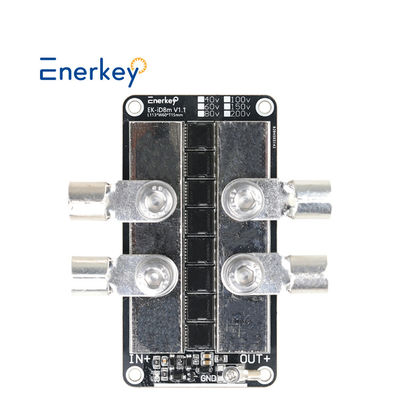

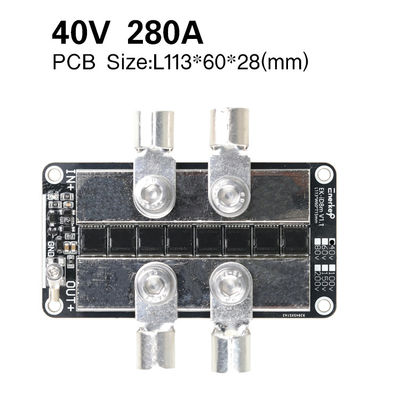

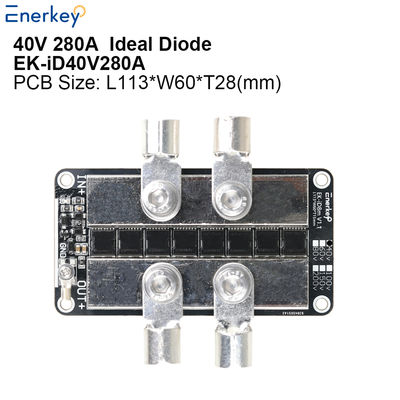

आदर्श डायोड मॉड्यूल 40V 80V 280A सौर फोटोवोल्टिक बेस स्टेशन इलेक्ट्रिक वाहन रोकथाम विरोधी बैकफ्लो
आदर्श डायोड सिद्धांत के व्यावहारिक अनुप्रयोग
एक सैद्धांतिक निर्माण होने के बावजूद, एक आदर्श डायोड की अवधारणा वास्तविक दुनिया के कई अनुप्रयोगों को समझाने और डिजाइन करने में एक महत्वपूर्ण भूमिका निभाती है।
बैटरी चार्जर और बिजली की आपूर्ति जैसे सरल सर्किट से लेकर संचार उपकरणों और कंप्यूटर जैसे जटिल प्रणालियों तक, डायोड का गहरा प्रभाव पड़ता है। आइए कुछ उल्लेखनीय अनुप्रयोगों का खुलासा करेंः
सुधारः आदर्श डायोड के सिद्धांतों पर कार्य करने वाले डायोड किसी भी सुधारक सर्किट का केंद्र होते हैं जो वैकल्पिक धारा (एसी) को निरंतर धारा (डीसी) में परिवर्तित करते हैं।
लिमिटर और क्लैम्पर्स: ये विशेष सर्किट हैं जो डायोड के संवाहक गुणों के आधार पर इनपुट वोल्टेज सिग्नल को चुनिंदा रूप से क्लिप या शिफ्ट करते हैं।
वोल्टेज नियामक: ज़ेनर डायोड, अपने विशिष्ट रिवर्स ब्रेकडाउन वोल्टेज गुणों के साथ, वोल्टेज नियामक सर्किट में व्यापक रूप से उपयोग किए जाते हैं।
स्विचिंग: डायोड की प्रवाहकीय और गैर-प्रवाहकीय अवस्थाओं के बीच तेजी से स्विच करने की क्षमता उन्हें डिजिटल लॉजिक सर्किट और मेमोरी उपकरणों में उल्लेखनीय रूप से उपयोगी बनाती है।
ये केवल कुछ उदाहरण हैं जहाँ एक आदर्श डायोड के सिद्धांत व्यावहारिक इलेक्ट्रॉनिक उपकरणों के डिजाइन और संचालन का मार्गदर्शन करते हैं।ये अनुप्रयोग इस तथ्य पर निर्भर करते हैं कि वास्तविक डायोड हमेशा आदर्श व्यवहार प्रदर्शित नहीं करते हैं.
|
एनरकी आदर्श डायोड मॉड्यूल40V 60V 80V 100V 150V 200V 280Aसौर सौर आधार स्टेशन औद्योगिक नियंत्रण समानांतर में इलेक्ट्रिक कार बैटरी बैटरी चार्जिंग के लिए विरोधी बैकफिलिंग
|
|||
| उत्पाद मॉडल |
EK-iD40V280A EK-iD60V280A |
EK-iD80V280A |
EK-iD100V280A EK-iD150V280A EK-iD200V280A |
|
कामकाजी वोल्टेज सीमा
|
40V280A: 9-40V
60V280A: 9-80V
|
9-80V
|
100V280A: 9-100V
150V280A: 9-150V
200V280A: 9-280V
|
|
उत्पादआकार ((मिमी)
|
L113*W60*T28
|
L113*W60*T28 |
L113*W60*T28 |
|
बॉक्स के साथ वजन
|
0.5 किलो
|
0.51 किलो
|
0.55 किलो
|
| एमओएस मात्रा | 8 | 8 | 8 |
|
बैटरी प्रकार
|
एनसीएम/एलएफपी/एलटीओ
|
एनसीएम/एलएफपी/एलटीओ |
एनसीएम/एलएफपी/एलटीओ
|
|
निरंतर धारा
|
280A
|
280A | 280A |
| पीक स्टार्टिंग करंट | 280A | 280A | 280A |
|
स्थिर कार्य करंट
|
0.6-1.5mA
|
||
|
तांबे की पन्नी की मोटाई
|
3.0 औंस
|
||
|
पीसीबी सामग्री |
एल्यूमीनियम प्लेट
|
||
| चल रहा आंतरिक प्रतिरोध | NA | ||
| कार्य सिद्धांत | इनपुट और आउटपुट डायोड के बराबर होते हैं। यह पता लगाता है कि आउटपुट वोल्टेज इनपुट से अधिक है और तुरंत आउटपुट को बंद कर देता है।पता लगाने का मूल्य मिलीवोल्ट स्तर पर है और प्रतिक्रिया की गति बहुत तेज है. | ||
|
आवेदन
|
1सौर पैनलों से बैकफ्लो (एंटी बैकफ्लो) को रोका जाता है।
2. बैटरी चार्ज करने से बैकफ्लो (एंटी-बैकफ्लो) (एंटी-बैकफ्लो) को रोका जाता है; 3डीसी-डीसी निरंतर वोल्टेज और निरंतर धारा मॉड्यूल आउटपुट बैकफ्लो को रोकता है 4अन्य अवसरों में जहां बैकफ्लो की रोकथाम (एंटी बैकफ्लो) की आवश्यकता होती है |
||
| सहायक उपकरण | टर्मिनल लुग*3; IN+/OUT+ टर्मिनल लगः OTZ50-8, स्क्रू M8 GND टर्मिनल लगः OTZ2.5-3, पेंच M3 |
||
|
परिचालन तापमान
|
-40°C ~ +60°C
|
||
विशेष नोट:
1. यह संस्करण नवीनतम अनुकूलित संस्करण है। यदि सकारात्मक और नकारात्मक ध्रुव विपरीत तरीके से जुड़े हुए हैं, तो मॉड्यूल नहीं जलाया जाएगा, जो स्थापना की सुरक्षा में सुधार करता है;
2आदर्श डायोड एक ऐसा डायोड होता है जिसका आंतरिक प्रतिरोध अति-कम होता है जैसा कि नाम से पता चलता है। एक साधारण डायोड का प्रवाहण वोल्टेज 0.6V से अधिक होता है।
एक आदर्श डायोड का संवाहक वोल्टेज गिरावट लगभग नगण्य है।
3. एल्यूमीनियम सब्सट्रेट पीसीबी ट्रेस की तांबे की पन्नी परत और एल्यूमीनियम आधार परत 1000V के एक प्रतिरोध वोल्टेज के साथ अछूता हैं, इसलिए टूटने की समस्याओं के बारे में चिंता करने की कोई आवश्यकता नहीं है।
तापीय चालकता FR4 शीसे के फाइबर से 20 गुना तेज है और इसे सीधे बड़े हीट सिंक से जोड़ा जा सकता है।
4. एक एमओएस का औसत ओवर करंट 35 ए से कम है. हम 300 ए एमओएस का उपयोग करते हैं.
वास्तविक मानक वर्तमान, दीर्घकालिक भार संचालन की अनुमति देता है
5इस आदर्श डायोड मॉड्यूल का उपयोग रेक्टिफायर सर्किट में नहीं किया जा सकता है!
प्रश्न 1. हमने आपको क्यों चुना?
* हम आपको 10 से अधिक वर्षों के मजबूत तकनीकी समर्थन के साथ कुशल बिक्री के बाद सेवा प्रदान कर सकते हैं।
* उत्पादों ने एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन पारित किया है।
* हम आपको कारखाने की कीमत प्रदान कर सकते हैं, हमारे कारखाने और उत्पादन प्रक्रिया का दौरा करने के लिए आपका स्वागत है।
प्रश्न 2. आपकी उत्पाद श्रेणी (प्रकार) क्या है?
*हम मुख्य रूप से पावर बैटरी, ऊर्जा भंडारण बैटरी और उपभोक्ता बैटरी के क्षेत्र में बैटरी प्रबंधन प्रणाली करते हैं।
*मुख्य रूप से LFP, Li-ino और LTO बैटरी के लिए प्रयोग किया जाता है।
Q3: मुझे कैसे पता चलेगा कि मेरी बैटरी किस प्रकार की सामग्री और प्रकार की है?
*कृपया बैटरी शरीर को देखें, यदि आपकी बैटरी का सामान्य वोल्टेज 3.2V दिखाता है, तो बैटरी LiFePo4 है.
*यदि आपकी बैटरी का सामान्य वोल्टेज 3.6V या 3.7V दिखाता है, तो बैटरी ली-आयन या Lto बैटरी है।
Q4. क्या आपके पास न्यूनतम आदेश आवश्यकताएं हैं?
यह अनुकूलित किया जा सकता है? नमूने और बैचों के लिए नेतृत्व समय क्या है?
*हमारी न्यूनतम आदेश मात्रा 1 टुकड़ा है, ODM अनुकूलन उपलब्ध है।
* मौजूदा नमूनों की डिलीवरी 1~3 दिन, अनुकूलित नमूनों की डिलीवरी 3~10 दिन।
प्रश्न 5: यदि मैं इसका उपयोग नहीं कर सकता तो क्या होगा?
* नियमित उत्पादों में निर्देशात्मक वीडियो होते हैं, हम इंजीनियरों से ऑनलाइन वीडियो कॉल मार्गदर्शन का भी समर्थन कर सकते हैं।
प्रश्न 6. आपके भुगतान की शर्तें क्या हैं?
*हम वायर ट्रांसफर और नकद भुगतान स्वीकार करते हैं, सभी बातचीत योग्य हैं। भुगतान विधिः वीजा, मास्टरकार्ड, टी/टी, पेपैल, एप्पल_पे, गुगल_पे, जीसी_रियल_टाइम_बैंक_ट्रान्सफर, आरएमबी
प्रश्न 7. आप गुणवत्ता की गारंटी कैसे देते हैं?
* हमारे सभी उत्पादों को पेशेवर प्रयोगशाला 100% परीक्षण के साथ-साथ बार-बार उम्र बढ़ने के परीक्षणों के अधीन किया जाता है।
* एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन प्राप्त किया।
* 3 वर्ष की बिक्री के बाद वारंटी सेवा प्रदान करें। 3 वर्ष में प्रतिस्थापन के लिए निःशुल्क स्पेयर यूनिट।
प्रश्न 8. हमारी बैटरी के लिए उपयुक्त बीएमएस कैसे चुनें?
*आपकी बैटरी के अनुरूप वोल्टेज और करंट के आधार पर, आप हमारी ग्राहक सेवा से परामर्श कर सकते हैं और हम आपको सबसे उपयुक्त बैटरी प्रबंधन प्रणाली से लैस प्रदान करेंगे।
प्रश्न 9. मैं आपसे कैसे संपर्क कर सकता हूँ?
*हमारे पास 7x24 घंटे ऑनलाइन सेवा है, कृपया हमें ऑनलाइन संदेश छोड़ दें।
*आप हमसे ईमेल, व्हाट्सएप, वीचैट आदि के माध्यम से भी संपर्क कर सकते हैं।
|
|
