| ब्रांड नाम: | Enerkey |
| मॉडल संख्या: | EK-iD100V150V200V/150A260A300A |
| एमओक्यू: | 10 टुकड़े |
| कीमत: | $33.5-$89.8 |
| पैकेजिंग विवरण: | मजबूत पेपर बॉक्स +ईवीए फोम |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
100V 150V 200V /150A 260A 300A फोटोवोल्टिक सोलर बेस स्टेशन के लिए आदर्श डायोड मॉड्यूल औद्योगिक नियंत्रण इलेक्ट्रिक कार
आदर्श डायोड मॉडल के सिद्धांत
आदर्श डायोड के कार्य सिद्धांत पी-एन जंक्शन और अर्धचालक सामग्री के मूल व्यवहार पर आधारित हैं।
जब एक सकारात्मक वोल्टेज एक पी-एन जंक्शन पर लागू किया जाता है (आगे झुकाव), एन-प्रकार और पी-प्रकार अर्धचालकों में अधिकांश चार्ज वाहक जंक्शन की ओर धकेल दिए जाते हैं,समाप्ति क्षेत्र को कम करना और धारा के प्रवाह की अनुमति देना.
इसके विपरीत, जब एक नकारात्मक वोल्टेज लागू किया जाता है (रिवर्स पूर्वाग्रह), बहुमत चार्ज वाहक जंक्शन से दूर खींच लिया जाता है, समाप्ति क्षेत्र को बढ़ाते हैं और किसी भी वर्तमान प्रवाह को रोकते हैं।
आदर्श डायोड की मुख्य विशेषताएं
सभी सिद्धांतों को देखते हुए, एक आदर्श डायोड के इन लक्षणों को याद रखना महत्वपूर्ण हैः
|

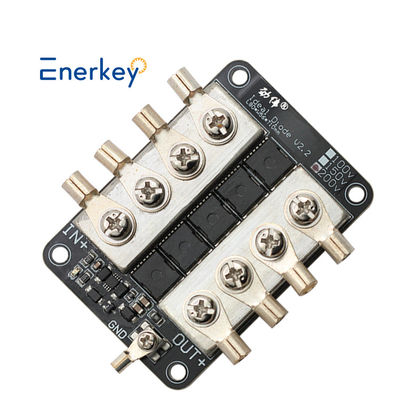

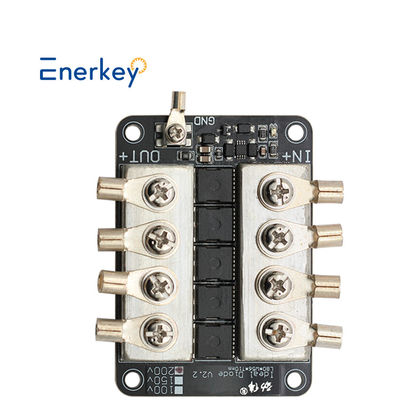

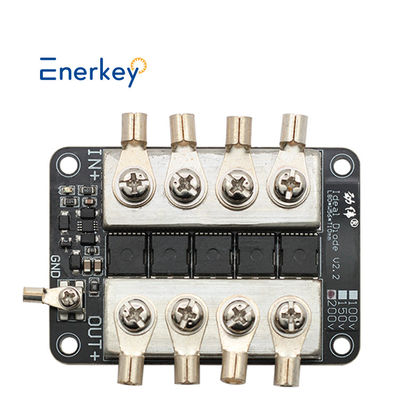

एनरकी आदर्श डायोड मॉड्यूल 100V 150V 200V /150A 260A 300A फोटोवोल्टिक सोलर बेस स्टेशन औद्योगिक नियंत्रण समानांतर में इलेक्ट्रिक कार बैटरी बैटरी चार्ज करने के लिए विरोधी बैकफिलिंग
|
|||
| उत्पाद मॉडल |
EK-iD100V150A EK-iD150V150A EK-iD200V150A |
EK-iD100V260A EK-iD150V260A EK-iD200V260A |
EK-iD100V300A EK-iD150V300A EK-iD200V300A |
|
कामकाजी वोल्टेज सीमा
|
30-100V
30-150 वोल्ट
30-200 वोल्ट
|
30-100V
30-150 वोल्ट
30-200 वोल्ट
|
30-100V
30-150 वोल्ट
30-200 वोल्ट
|
|
उत्पादआकार ((मिमी)
|
L80*W56*T15
|
L80*W56*T15 |
L80*W56*T15 |
|
बॉक्स के साथ वजन
|
0.1 किलो
0.11 किलो
0.12 किलो
|
0.1 किलो
0.11 किलो
0.12 किलो
|
0.1 किलो
0.11 किलो
0.12 किलो
|
| एमओएस मात्रा | 5 | 8 | 10 |
|
बैटरी प्रकार
|
एनसीएम/एलएफपी/एलटीओ
|
एनसीएम/एलएफपी/एलटीओ |
एनसीएम/एलएफपी/एलटीओ
|
|
निरंतर धारा
|
150A
|
260A | 300A |
| पीक स्टार्टिंग करंट | 150A | 260A | 300A |
|
स्थिर कार्य करंट
|
<0.5mA
|
||
|
तांबे की पन्नी की मोटाई
|
2.0 औंस
|
||
|
पीसीबी सामग्री |
एल्यूमीनियम प्लेट
|
||
| चल रहा आंतरिक प्रतिरोध | NA | ||
| कार्य सिद्धांत | इनपुट और आउटपुट डायोड के बराबर होते हैं। यह पता लगाता है कि आउटपुट वोल्टेज इनपुट से अधिक है और तुरंत आउटपुट को बंद कर देता है।पता लगाने का मूल्य मिलीवोल्ट स्तर पर है और प्रतिक्रिया की गति बहुत तेज है. | ||
|
आवेदन
|
1सौर पैनलों से बैकफ्लो (एंटी बैकफ्लो) को रोका जाता है।
2. बैटरी चार्ज करने से बैकफ्लो (एंटी-बैकफ्लो) (एंटी-बैकफ्लो) को रोका जाता है; 3डीसी-डीसी निरंतर वोल्टेज और निरंतर धारा मॉड्यूल आउटपुट बैकफ्लो को रोकता है 4अन्य अवसरों में जहां बैकफ्लो की रोकथाम (एंटी बैकफ्लो) की आवश्यकता होती है |
||

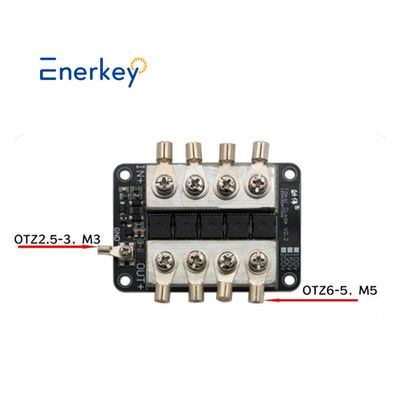

| सहायक उपकरण | टर्मिनल लग*9; IN+/OUT+ टर्मिनल लगः OTZ6-5, स्क्रू M5 GND टर्मिनल लगः OTZ2.5-3, पेंच M3 |
||
|
परिचालन तापमान
|
-40°C ~ +60°C
|
||
विशेष नोट:
1. यह संस्करण नवीनतम अनुकूलित संस्करण है. मॉड्यूल नहीं जलाया जाएगा अगर सकारात्मक और नकारात्मक ध्रुव विपरीत जुड़े हुए हैं, जो स्थापना की सुरक्षा में सुधार;
2आदर्श डायोड बहुत कम आंतरिक प्रतिरोध वाला डायोड होता है जैसा कि नाम से पता चलता है। साधारण डायोड का संवाहक वोल्टेज 0.6V से अधिक होता है।एक आदर्श डायोड का प्रवाह वोल्टेज गिरावट लगभग नगण्य है.
3. एल्यूमीनियम सब्सट्रेट पीसीबी के निशानों की तांबे की पन्नी परत और एल्यूमीनियम आधार परत 1000V के एक प्रतिरोध वोल्टेज के साथ अछूता हैं, इसलिए टूटने की समस्याओं के बारे में चिंता करने की कोई आवश्यकता नहीं है।
तापीय चालकता FR4 कांच के फाइबर से 20 गुना तेज है और इसे सीधे बड़े हीट सिंक से जोड़ा जा सकता है।
4इस आदर्श डायोड मॉड्यूल का उपयोग रेक्टिफायर सर्किट में नहीं किया जा सकता है!
प्रश्न 1. हमने आपको क्यों चुना?
* हम आपको 10 से अधिक वर्षों के मजबूत तकनीकी समर्थन के साथ कुशल बिक्री के बाद सेवा प्रदान कर सकते हैं।
* उत्पादों ने एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन पारित किया है।
* हम आपको कारखाने की कीमत प्रदान कर सकते हैं, हमारे कारखाने और उत्पादन प्रक्रिया का दौरा करने के लिए आपका स्वागत है।
प्रश्न 2. आपकी उत्पाद श्रेणी (प्रकार) क्या है?
*हम मुख्य रूप से पावर बैटरी, ऊर्जा भंडारण बैटरी और उपभोक्ता बैटरी के क्षेत्र में बैटरी प्रबंधन प्रणाली करते हैं।
*मुख्य रूप से LFP, Li-ino और LTO बैटरी के लिए प्रयोग किया जाता है।
Q3: मुझे कैसे पता चलेगा कि मेरी बैटरी किस प्रकार की सामग्री और प्रकार की है?
*कृपया बैटरी शरीर को देखें, यदि आपकी बैटरी का सामान्य वोल्टेज 3.2V दिखाता है, तो बैटरी LiFePo4 है.
*यदि आपकी बैटरी का सामान्य वोल्टेज 3.6V या 3.7V दिखाता है, तो बैटरी ली-आयन या Lto बैटरी है।
Q4. क्या आपके पास न्यूनतम आदेश आवश्यकताएं हैं?
यह अनुकूलित किया जा सकता है? नमूने और बैचों के लिए नेतृत्व समय क्या है?
*हमारी न्यूनतम आदेश मात्रा 1 टुकड़ा है, ODM अनुकूलन उपलब्ध है।
* मौजूदा नमूनों की डिलीवरी 1~3 दिन, अनुकूलित नमूनों की डिलीवरी 3~10 दिन।
प्रश्न 5: यदि मैं इसका उपयोग नहीं कर सकता तो क्या होगा?
* नियमित उत्पादों में निर्देशात्मक वीडियो होते हैं, हम इंजीनियरों से ऑनलाइन वीडियो कॉल मार्गदर्शन का भी समर्थन कर सकते हैं।
प्रश्न 6. आपके भुगतान की शर्तें क्या हैं?
*हम वायर ट्रांसफर और नकद भुगतान स्वीकार करते हैं, सभी बातचीत योग्य हैं। भुगतान विधिः वीजा, मास्टरकार्ड, टी/टी, पेपैल, एप्पल_पे, गुगल_पे, जीसी_रियल_टाइम_बैंक_ट्रान्सफर, आरएमबी
प्रश्न 7. आप गुणवत्ता की गारंटी कैसे देते हैं?
* हमारे सभी उत्पादों को पेशेवर प्रयोगशाला 100% परीक्षण के साथ-साथ बार-बार उम्र बढ़ने के परीक्षणों के अधीन किया जाता है।
* एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन प्राप्त किया।
* 3 वर्ष की बिक्री के बाद वारंटी सेवा प्रदान करें। 3 वर्ष में प्रतिस्थापन के लिए निःशुल्क स्पेयर यूनिट।
प्रश्न 8. हमारी बैटरी के लिए उपयुक्त बीएमएस कैसे चुनें?
*आपकी बैटरी के अनुरूप वोल्टेज और करंट के आधार पर, आप हमारी ग्राहक सेवा से परामर्श कर सकते हैं और हम आपको सबसे उपयुक्त बैटरी प्रबंधन प्रणाली से लैस प्रदान करेंगे।
प्रश्न 9. मैं आपसे कैसे संपर्क कर सकता हूँ?
*हमारे पास 7x24 घंटे ऑनलाइन सेवा है, कृपया हमें ऑनलाइन संदेश छोड़ दें।
*आप हमसे ईमेल, व्हाट्सएप, वीचैट आदि के माध्यम से भी संपर्क कर सकते हैं।
|
|
