लिथियम-आयन बैटरी के सबसे महत्वपूर्ण पहलुओं में से एक है संतुलन। ऐसा इसलिए है क्योंकि लिथियम-आयन बैटरी पैक में समानांतर और श्रृंखला में कोशिकाओं के कई समूह होते हैं।समानांतर कोशिकाएं एक दूसरे के बीच ऊर्जा हस्तांतरित करने और एक आत्म संतुलन बनाए रखने में सक्षम हैं, लेकिन श्रृंखला कोशिकाएं ऐसा नहीं कर सकती हैं।

यही कारण है कि किसी प्रकार के बाहरी संतुलन सर्किट की आवश्यकता है। एक आदर्श परिदृश्य में, आप संतुलन के बारे में चिंता करने की जरूरत नहीं होगी क्योंकि कोशिकाओं के सभी वैसे भी एक ही हैं।

वास्तव में, हालांकि, विनिर्माण प्रक्रिया में भिन्नता और अन्य कारक अंततः पूरी तरह से मेल खाने वाली कोशिकाओं वाली बैटरी को संतुलन से बाहर कर देंगे।

सक्रिय संतुलन बैटरी पैक के श्रृंखला समूहों के बीच ऊर्जा को फिर से वितरित करने में सक्षम है ताकि यह सुनिश्चित हो सके कि वे सभी एक ही स्थिति में हैं।यह एक परिष्कृत सर्किट के साथ किया जाता है जो उच्च वोल्टेज सेल समूह से कनेक्ट करने में सक्षम है, इससे अतिरिक्त ऊर्जा ले लो,

एक कम वोल्टेज सेल समूह से कनेक्ट, और फिर उन्हें संतुलन में लाने के लिए उन्हें करने के लिए संग्रहीत ऊर्जा स्थानांतरित.सक्रिय संतुलन बैटरी संतुलन के लिए अधिक सटीक और तेज़ दृष्टिकोण है.

इसके विपरीत, निष्क्रिय संतुलन ओम के नियम और प्राकृतिक सेल और संतुलन प्रतिरोधक विशेषताओं पर निर्भर करता है ताकि कोशिकाओं को चार्ज की एक ही स्थिति में लाया जा सके।यह विधि उच्च वोल्टेज सेल समूहों में वस्तुतः अतिरिक्त ऊर्जा को जलाकर काम करता है,

जिसके कारण निष्क्रिय संतुलन आमतौर पर सक्रिय संतुलन की तुलना में कम सटीक और धीमा होता है और ऐसे मामलों में जहां कोशिका समूह काफी असंतुलित होते हैं,कम और धीमी निष्क्रिय संतुलन वर्तमान पूरी तरह से बैटरी संतुलन लाने में असमर्थ हो सकता है.



तकनीकी मापदंड

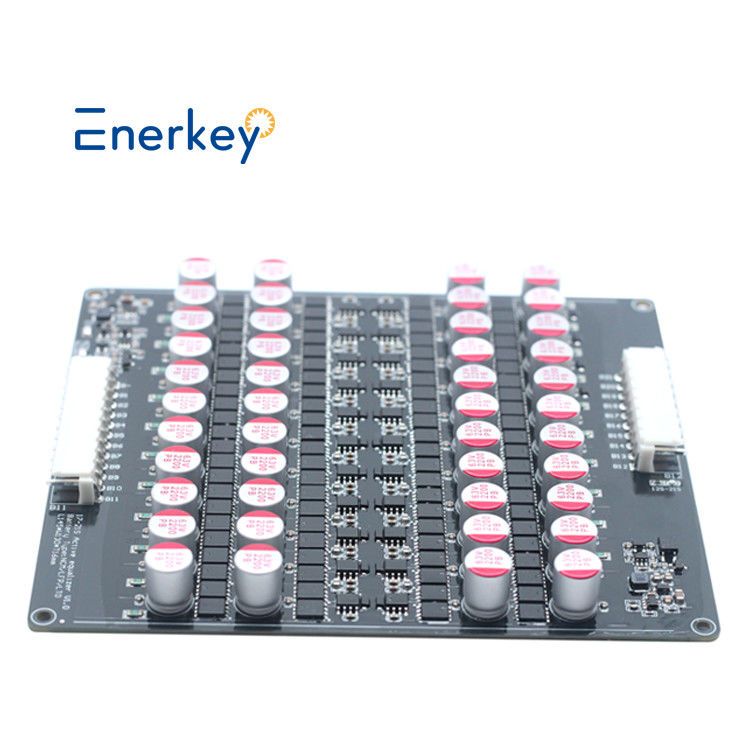

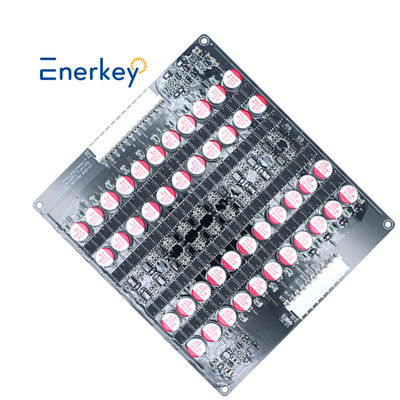

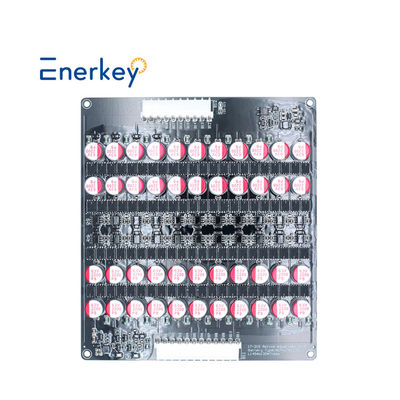

एनरकेई बीएमएस एक्टिव बैलेंसर 5 ए 3 एस 4 एस 5 एस 6 एस 7 एस 8 एस 14 एस 16 एस 18 एस 19 एस 20 एस 21 एस एलएफपी एलटीओ ली-आयन लाइफपो4 बैलेंसर कैपेसिटर बैलेंसर
उत्पाद मॉडल	EK-C16S5A	EK-C17S5A	EK-C21S5A
उत्पाद श्रृंखलाएँ	16S	17S	21S
उपयुक्त तार	12-16S	13-17S	17-21S
उत्पादआकार ((मिमी)	L125*W91*T16	L115*W102.5*T16	L145*W130*T18
बॉक्स के साथ वजन	0.32 किलो	0.33 किलो	0.39 किलो
बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ
उपयुक्त क्षमता	30ah-300ah
वोल्टेज बराबरी की सटीकता	5mV (सामान्य मूल्य)
संतुलित कैस्केडिंग	बैटरी पैक के लिए संतुलित कैस्केडिंग का समर्थन करें, उदाहरण के लिए यह 11S, 24S, 36S, 48S के लिए कैस्केडिंग कर सकता है.... और इसी तरह
एकल सेल वोल्टेज संग्रह सीमा	एनसीएम/एलएफपी संस्करणः 2.7V-4.2V
	एलटीओ संस्करणः 1.8-4.2V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	एनसीएम/एलएफपी संस्करण <2.7V
	एलटीओ संस्करण <1.8V
वोल्टेज सुरक्षा के तहत संतुलन वोल्टेज प्रारंभ करें	एनसीएम/एलएफपी संस्करणः 2.835V
	एलटीओ संस्करणः 1.89V
संतुलन पद्धति	पेटेंट (पेटेंट नं.: ZL 2019 1 1259513.3) संतुलित वास्तुकला फिट कैपेसिटर विधि, पूरे बैटरी पैक को एक ही समय में संतुलित किया जाता है। स्वचालित संतुलन के लिए बैटरी पैक से कनेक्ट करें (डिफ़ॉल्ट). आप मैन्युअल रूप से संतुलन चालू या बंद करने के लिए एक स्विच जोड़ सकते हैं.
संतुलन धारा	0.1V अंतर दबाव 1A संतुलित धारा,
	अंतर दबाव संतुलित धारा के आनुपातिक है,
	अधिकतम अनुमत कार्य करंट 5.5A है
बाहरी बिजली आपूर्ति	कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है,
	एसडीजेसेंट इक्वेलाइजेशन प्राप्त करने के लिए बैटरी के आंतरिक ऊर्जा हस्तांतरण पर भरोसा करना।
स्थिर कार्य करंट	7mA, कुल स्ट्रिंग शक्ति खींचती है
स्लीप स्टैंडबाय करंट	0.1mA ((सामान्य मान)
परिचालन तापमान	-20°C ~ +60°C





पैकिंग सूची

 तार कनेक्ट करें

एक एकल EK-C21S5A 17 और 18 और 19 और 20 और 21 स्ट्रिंग बैटरी पैक के उपयोग का समर्थन करता है। वायरिंग विधि निम्नानुसार हैः

EK-C21S5A कैस्केडिंग बैटरी पैक का समर्थन करता है। फॉक्स उदाहरण, 21s कैस्केडिंग से 41s के 2pcs, नीचे चित्र देखेंः

नोटःजैसा कि ऊपर दिए गए चित्र में दिखाया गया है,ऊर्जा विनिमय के कई सामान्य अंत हो सकते हैं ताकि संतुलन की दक्षता अधिक हो।दो मॉड्यूल के संयोजन में ऊर्जा विनिमय के केवल एक सामान्य अंत का उपयोग करना भी संभव है।.

अन्य मुक्त पैर निलंबित हैं, और प्रत्येक बोर्ड पर समान रूप से तारों की संख्या वितरित करना सबसे अच्छा है।यदि आपको अधिक तारों के लिए कैस्केड आरेख की आवश्यकता है, तो कृपया हमारी ऑनलाइन सेवा से संपर्क करें, धन्यवाद।
