| ब्रांड नाम: | Enerkey |
| मॉडल संख्या: | ईके-सी17एस5ए |
| एमओक्यू: | 50 टुकड़े |
| कीमत: | $23.79-$25.59 |
| पैकेजिंग विवरण: | मजबूत पेपर बॉक्स +ईवीए फोम |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |

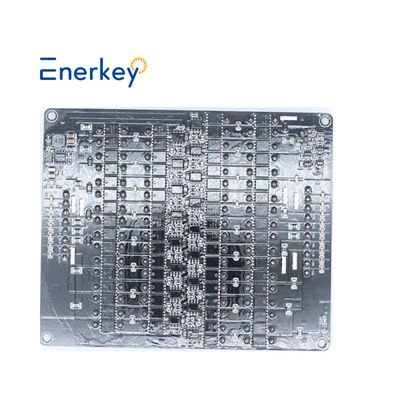

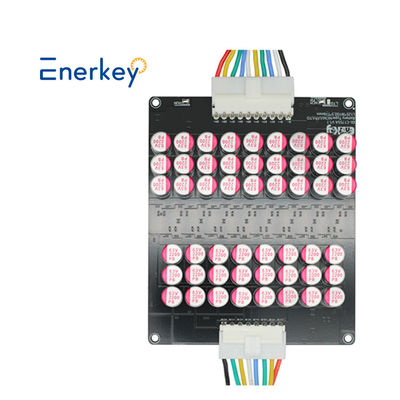

बैटरी सेल एनर्जी ट्रांसफर बैलेंसर बोर्ड 13s-17s 5A कैपेसिटिव एक्टिव इक्वालाइज़र Lfp लिथियम-आयन Lto BMS
आवेदन
1) पावर बैटरीः इलेक्ट्रिक कार/बस/स्कूटर/ट्रक/गोल्फ कार्ट/बोट आदि
2) स्टोरेज बैटरीः स्टोरेज पावर स्टेशन, पवन ऊर्जा, सौर ऊर्जा आदि
3) संचार शक्ति: संचार आधार स्टेशन, सबस्टेशन आदि।
स्थापना विधि और उपयोग
1) प्रत्येक सेल के बगल में एक संतुलन मॉड्यूल स्थापित करें, प्रत्येक सेल एक संतुलन मॉड्यूल के अनुरूप है।
2) पहले संतुलन मॉड्यूल को संबंधित सेल से कनेक्ट करें, ध्यान दें कि सकारात्मक रेखा और नकारात्मक रेखा को उलट नहीं किया जा सकता है।
3) दूसरे संतुलन मॉड्यूल को पहली संतुलन मॉड्यूल से दो संतुलन लाइनों से जोड़ें।
4) दूसरे संतुलन मॉड्यूल को संबंधित सेल से कनेक्ट करें, सकारात्मक रेखा और नकारात्मक रेखा पर ध्यान नहीं दिया जा सकता है।
5) तीसरे संतुलन मॉड्यूल को दूसरी संतुलन मॉड्यूल से दो संतुलन लाइनों से जोड़ें।
6) तीसरे संतुलन मॉड्यूल को संबंधित सेल से कनेक्ट करें, सकारात्मक रेखा और नकारात्मक रेखा पर ध्यान नहीं दिया जा सकता।
7) और इसी तरह, एक-एक करके, सभी तारों के कनेक्शन को समाप्त करें।
|
एनरकेई बीएमएस एक्टिव बैलेंसर 5 ए 3 एस 4 एस 5 एस 6 एस 7 एस 8 एस 14 एस 16 एस 18 एस 19 एस 20 एस 21 एस एलएफपी एलटीओ ली-आयन लाइफपो4 बैलेंसर कैपेसिटर बैलेंसर
|
|||
| उत्पाद मॉडल | EK-C16S5A | EK-C17S5A | EK-C21S5A |
|
उत्पाद श्रृंखलाएँ
|
16S
|
17S
|
21S
|
|
उपयुक्त तार
|
12-16S
|
13-17S
|
17-21S
|
|
उत्पादआकार ((मिमी)
|
L125*W91*T16
|
L115*W102.5*T16
|
L145*W130*T18
|
|
बॉक्स के साथ वजन
|
0.32 किलो
|
0.33 किलो
|
0.39 किलो
|
|
बैटरी प्रकार
|
एनसीएम/एलएफपी/एलटीओ
|
एनसीएम/एलएफपी/एलटीओ
|
एनसीएम/एलएफपी/एलटीओ |
|
उपयुक्त क्षमता
|
30ah-300ah
|
||
| वोल्टेज बराबरी की सटीकता | 5mV (सामान्य मूल्य) | ||
|
संतुलित कैस्केडिंग
|
बैटरी पैक के लिए संतुलित कैस्केडिंग का समर्थन करें, उदाहरण के लिए यह 11S, 24S, 36S, 48S के लिए कैस्केडिंग कर सकता है.... और इसी तरह
|
||
|
एकल सेल वोल्टेज संग्रह सीमा
|
एनसीएम/एलएफपी संस्करणः 2.7V-4.2V
|
||
|
एलटीओ संस्करणः 1.8-4.2V
|
|||
|
कम वोल्टेज नींद वोल्टेज की रक्षा करता है
|
एनसीएम/एलएफपी संस्करण <2.7V
|
||
|
एलटीओ संस्करण <1.8V
|
|||
| वोल्टेज सुरक्षा के तहत संतुलन वोल्टेज प्रारंभ करें |
एनसीएम/एलएफपी संस्करणः 2.835V | ||
| एलटीओ संस्करणः 1.89V | |||
|
संतुलन पद्धति
|
पेटेंट (पेटेंट नं.: ZL 2019 1 1259513.3) संतुलित वास्तुकला फिट कैपेसिटर विधि, पूरे बैटरी पैक को एक ही समय में संतुलित किया जाता है।
स्वचालित संतुलन के लिए बैटरी पैक से कनेक्ट करें (डिफ़ॉल्ट). आप मैन्युअल रूप से संतुलन चालू या बंद करने के लिए एक स्विच जोड़ सकते हैं. |
||
|
संतुलन धारा
|
0.1V अंतर दबाव 1A संतुलित धारा,
|
||
|
अंतर दबाव संतुलित धारा के आनुपातिक है,
|
|||
|
अधिकतम अनुमत कार्य करंट 5.5A है
|
|||
|
बाहरी बिजली आपूर्ति
|
कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है,
|
||
|
एसडीजेसेंट इक्वेलाइजेशन प्राप्त करने के लिए बैटरी के आंतरिक ऊर्जा हस्तांतरण पर भरोसा करना।
|
|||
| स्थिर कार्य करंट | 7mA, कुल स्ट्रिंग शक्ति खींचती है | ||
|
स्लीप स्टैंडबाय करंट
|
0.1mA ((सामान्य मान)
|
||
|
परिचालन तापमान
|
-20°C ~ +60°C
|
||
नोटःजैसा कि ऊपर दिए गए चित्र में दिखाया गया है,ऊर्जा विनिमय के कई सामान्य अंत हो सकते हैं ताकि संतुलन की दक्षता अधिक हो।दो मॉड्यूल के संयोजन में ऊर्जा विनिमय के केवल एक सामान्य अंत का उपयोग करना भी संभव है।.
अन्य मुक्त पैर निलंबित हैं, और प्रत्येक बोर्ड पर समान रूप से तारों की संख्या वितरित करना सबसे अच्छा है।यदि आपको अधिक तारों के लिए कैस्केड आरेख की आवश्यकता है, तो कृपया हमारी ऑनलाइन सेवा से संपर्क करें, धन्यवाद।
प्रश्न 1. हमने आपको क्यों चुना?
* हम आपको 10 से अधिक वर्षों के मजबूत तकनीकी समर्थन के साथ कुशल बिक्री के बाद सेवा प्रदान कर सकते हैं।
* उत्पादों ने एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन पारित किया है।
* हम आपको कारखाने की कीमत प्रदान कर सकते हैं, हमारे कारखाने और उत्पादन प्रक्रिया का दौरा करने के लिए आपका स्वागत है।
प्रश्न 2. आपकी उत्पाद श्रेणी (प्रकार) क्या है?
*हम मुख्य रूप से पावर बैटरी, ऊर्जा भंडारण बैटरी और उपभोक्ता बैटरी के क्षेत्र में बैटरी प्रबंधन प्रणाली करते हैं।
*मुख्य रूप से LFP, Li-ino और LTO बैटरी के लिए प्रयोग किया जाता है।
Q3: मुझे कैसे पता चलेगा कि मेरी बैटरी किस प्रकार की सामग्री और प्रकार की है?
*कृपया बैटरी शरीर को देखें, यदि आपकी बैटरी का सामान्य वोल्टेज 3.2V दिखाता है, तो बैटरी LiFePo4 है.
*यदि आपकी बैटरी का सामान्य वोल्टेज 3.6V या 3.7V दिखाता है, तो बैटरी ली-आयन या Lto बैटरी है।
Q4. क्या आपके पास न्यूनतम आदेश आवश्यकताएं हैं?
यह अनुकूलित किया जा सकता है? नमूने और बैचों के लिए नेतृत्व समय क्या है?
*हमारी न्यूनतम आदेश मात्रा 1 टुकड़ा है, ODM अनुकूलन उपलब्ध है।
* मौजूदा नमूनों की डिलीवरी 1~3 दिन, अनुकूलित नमूनों की डिलीवरी 3~10 दिन।
प्रश्न 5: यदि मैं इसका उपयोग नहीं कर सकता तो क्या होगा?
* नियमित उत्पादों में निर्देशात्मक वीडियो होते हैं, हम इंजीनियरों से ऑनलाइन वीडियो कॉल मार्गदर्शन का भी समर्थन कर सकते हैं।
प्रश्न 6. आपके भुगतान की शर्तें क्या हैं?
*हम वायर ट्रांसफर और नकद भुगतान स्वीकार करते हैं, सभी बातचीत योग्य हैं। भुगतान विधिः वीजा, मास्टरकार्ड, टी/टी, पेपैल, एप्पल_पे, गुगल_पे, जीसी_रियल_टाइम_बैंक_ट्रान्सफर, आरएमबी
प्रश्न 7. आप गुणवत्ता की गारंटी कैसे देते हैं?
* हमारे सभी उत्पादों को पेशेवर प्रयोगशाला 100% परीक्षण के साथ-साथ बार-बार उम्र बढ़ने के परीक्षणों के अधीन किया जाता है।
* एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन प्राप्त किया।
* 3 वर्ष की बिक्री के बाद वारंटी सेवा प्रदान करें। 3 वर्ष में प्रतिस्थापन के लिए निःशुल्क स्पेयर यूनिट।
प्रश्न 8. हमारी बैटरी के लिए उपयुक्त बीएमएस कैसे चुनें?
*आपकी बैटरी के अनुरूप वोल्टेज और करंट के आधार पर, आप हमारी ग्राहक सेवा से परामर्श कर सकते हैं और हम आपको सबसे उपयुक्त बैटरी प्रबंधन प्रणाली से लैस प्रदान करेंगे।
प्रश्न 9. मैं आपसे कैसे संपर्क कर सकता हूँ?
*हमारे पास 7x24 घंटे ऑनलाइन सेवा है, कृपया हमें ऑनलाइन संदेश छोड़ दें।
*आप हमसे ईमेल, व्हाट्सएप, वीचैट आदि के माध्यम से भी संपर्क कर सकते हैं।
|
| ब्रांड नाम: | Enerkey |
| मॉडल संख्या: | ईके-सी17एस5ए |
| एमओक्यू: | 50 टुकड़े |
| कीमत: | $23.79-$25.59 |
| पैकेजिंग विवरण: | मजबूत पेपर बॉक्स +ईवीए फोम |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
बैटरी सेल एनर्जी ट्रांसफर बैलेंसर बोर्ड 13s-17s 5A कैपेसिटिव एक्टिव इक्वालाइज़र Lfp लिथियम-आयन Lto BMS
आवेदन
1) पावर बैटरीः इलेक्ट्रिक कार/बस/स्कूटर/ट्रक/गोल्फ कार्ट/बोट आदि
2) स्टोरेज बैटरीः स्टोरेज पावर स्टेशन, पवन ऊर्जा, सौर ऊर्जा आदि
3) संचार शक्ति: संचार आधार स्टेशन, सबस्टेशन आदि।
स्थापना विधि और उपयोग
1) प्रत्येक सेल के बगल में एक संतुलन मॉड्यूल स्थापित करें, प्रत्येक सेल एक संतुलन मॉड्यूल के अनुरूप है।
2) पहले संतुलन मॉड्यूल को संबंधित सेल से कनेक्ट करें, ध्यान दें कि सकारात्मक रेखा और नकारात्मक रेखा को उलट नहीं किया जा सकता है।
3) दूसरे संतुलन मॉड्यूल को पहली संतुलन मॉड्यूल से दो संतुलन लाइनों से जोड़ें।
4) दूसरे संतुलन मॉड्यूल को संबंधित सेल से कनेक्ट करें, सकारात्मक रेखा और नकारात्मक रेखा पर ध्यान नहीं दिया जा सकता है।
5) तीसरे संतुलन मॉड्यूल को दूसरी संतुलन मॉड्यूल से दो संतुलन लाइनों से जोड़ें।
6) तीसरे संतुलन मॉड्यूल को संबंधित सेल से कनेक्ट करें, सकारात्मक रेखा और नकारात्मक रेखा पर ध्यान नहीं दिया जा सकता।
7) और इसी तरह, एक-एक करके, सभी तारों के कनेक्शन को समाप्त करें।
|
एनरकेई बीएमएस एक्टिव बैलेंसर 5 ए 3 एस 4 एस 5 एस 6 एस 7 एस 8 एस 14 एस 16 एस 18 एस 19 एस 20 एस 21 एस एलएफपी एलटीओ ली-आयन लाइफपो4 बैलेंसर कैपेसिटर बैलेंसर
|
|||
| उत्पाद मॉडल | EK-C16S5A | EK-C17S5A | EK-C21S5A |
|
उत्पाद श्रृंखलाएँ
|
16S
|
17S
|
21S
|
|
उपयुक्त तार
|
12-16S
|
13-17S
|
17-21S
|
|
उत्पादआकार ((मिमी)
|
L125*W91*T16
|
L115*W102.5*T16
|
L145*W130*T18
|
|
बॉक्स के साथ वजन
|
0.32 किलो
|
0.33 किलो
|
0.39 किलो
|
|
बैटरी प्रकार
|
एनसीएम/एलएफपी/एलटीओ
|
एनसीएम/एलएफपी/एलटीओ
|
एनसीएम/एलएफपी/एलटीओ |
|
उपयुक्त क्षमता
|
30ah-300ah
|
||
| वोल्टेज बराबरी की सटीकता | 5mV (सामान्य मूल्य) | ||
|
संतुलित कैस्केडिंग
|
बैटरी पैक के लिए संतुलित कैस्केडिंग का समर्थन करें, उदाहरण के लिए यह 11S, 24S, 36S, 48S के लिए कैस्केडिंग कर सकता है.... और इसी तरह
|
||
|
एकल सेल वोल्टेज संग्रह सीमा
|
एनसीएम/एलएफपी संस्करणः 2.7V-4.2V
|
||
|
एलटीओ संस्करणः 1.8-4.2V
|
|||
|
कम वोल्टेज नींद वोल्टेज की रक्षा करता है
|
एनसीएम/एलएफपी संस्करण <2.7V
|
||
|
एलटीओ संस्करण <1.8V
|
|||
| वोल्टेज सुरक्षा के तहत संतुलन वोल्टेज प्रारंभ करें |
एनसीएम/एलएफपी संस्करणः 2.835V | ||
| एलटीओ संस्करणः 1.89V | |||
|
संतुलन पद्धति
|
पेटेंट (पेटेंट नं.: ZL 2019 1 1259513.3) संतुलित वास्तुकला फिट कैपेसिटर विधि, पूरे बैटरी पैक को एक ही समय में संतुलित किया जाता है।
स्वचालित संतुलन के लिए बैटरी पैक से कनेक्ट करें (डिफ़ॉल्ट). आप मैन्युअल रूप से संतुलन चालू या बंद करने के लिए एक स्विच जोड़ सकते हैं. |
||
|
संतुलन धारा
|
0.1V अंतर दबाव 1A संतुलित धारा,
|
||
|
अंतर दबाव संतुलित धारा के आनुपातिक है,
|
|||
|
अधिकतम अनुमत कार्य करंट 5.5A है
|
|||
|
बाहरी बिजली आपूर्ति
|
कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है,
|
||
|
एसडीजेसेंट इक्वेलाइजेशन प्राप्त करने के लिए बैटरी के आंतरिक ऊर्जा हस्तांतरण पर भरोसा करना।
|
|||
| स्थिर कार्य करंट | 7mA, कुल स्ट्रिंग शक्ति खींचती है | ||
|
स्लीप स्टैंडबाय करंट
|
0.1mA ((सामान्य मान)
|
||
|
परिचालन तापमान
|
-20°C ~ +60°C
|
||
नोटःजैसा कि ऊपर दिए गए चित्र में दिखाया गया है,ऊर्जा विनिमय के कई सामान्य अंत हो सकते हैं ताकि संतुलन की दक्षता अधिक हो।दो मॉड्यूल के संयोजन में ऊर्जा विनिमय के केवल एक सामान्य अंत का उपयोग करना भी संभव है।.
अन्य मुक्त पैर निलंबित हैं, और प्रत्येक बोर्ड पर समान रूप से तारों की संख्या वितरित करना सबसे अच्छा है।यदि आपको अधिक तारों के लिए कैस्केड आरेख की आवश्यकता है, तो कृपया हमारी ऑनलाइन सेवा से संपर्क करें, धन्यवाद।
