कार्य और विशेषताएं:

1) असीमित विस्तारः बैटरी की संख्या और कनेक्शन के तरीके के लिए कोई सीमा नहीं;
2) सरल समन्वयः समन्वय समूह सरल हैः बैटरी के विभिन्न मॉडल को सीधे एक ही समूह के साथ वोल्टेज की अनुमति देने के लिए, प्रदर्शन में कुछ मतभेदों के साथ कोशिकाओं के समूह की अनुमति देता है;
3) गतिशील संतुलनः या तो चार्ज या डिस्चार्ज या स्थिर सेट, बैटरी को स्वचालित रूप से संतुलित करें।
4) समानांतर संतुलितः सभी उच्च वोल्टेज बैटरी सभी निम्न वोल्टेज बैटरी में स्थानांतरित हो जाएगा;
5) सीरीज में दबाव में कोई गिरावट नहीं: संतुलित मॉड्यूल बैटरी पर समानांतर रूप से जुड़े हुए हैं, बैटरी चार्ज और डिस्चार्ज काम को प्रभावित नहीं करता है;
6) पावर शेयरिंगः सभी एकल बैटरी चार्ज शेयरिंग, पूरे समूह के बैटरी पावर के उपयोग को अधिकतम करना;
7) उच्च संतुलन करंटः 5A निरंतर करंट की अनुमति देने के लिए 5.5A तक पीक करंट;
8) उच्च परिशुद्धता के साथ संतुलितः संतुलन के बाद, प्रत्येक सेल का वोल्टेज अंतर 5mV से कम है;
9) कम ऊर्जा हानिः जब वर्तमान संतुलन 5A है, तो दक्षता 94% तक पहुंच जाती है;
10) व्यापक अनुप्रयोगः सभी प्रकार और आकार के लिथियम बैटरी और सीसा एसिड बैटरी के लिए लागू होता है।





तकनीकी मापदंड

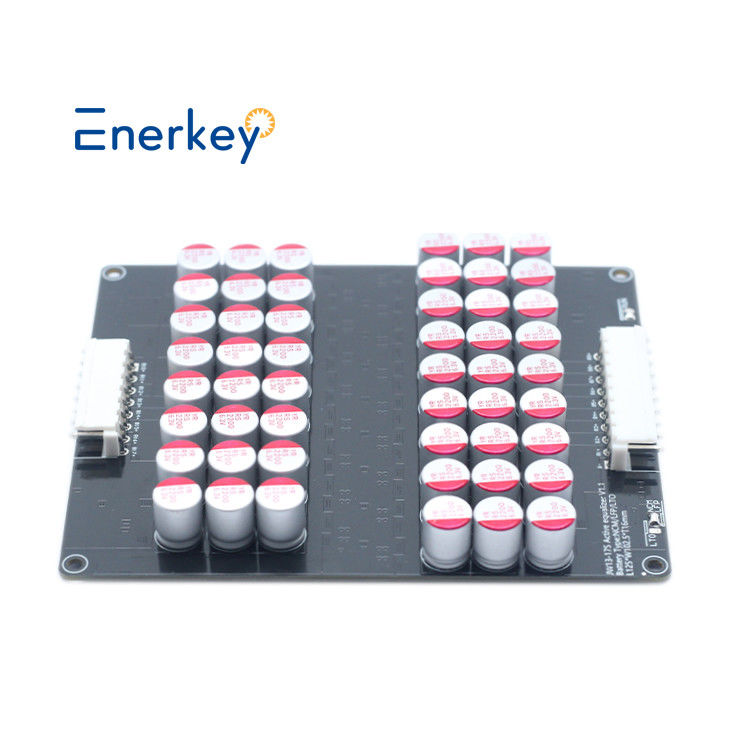

एनरकेई बीएमएस एक्टिव बैलेंसर 5 ए 3 एस 4 एस 5 एस 6 एस 7 एस 8 एस 14 एस 16 एस 18 एस 19 एस 20 एस 21 एस एलएफपी एलटीओ ली-आयन लाइफपो4 बैलेंसर कैपेसिटर बैलेंसर
उत्पाद मॉडल	EK-C16S5A	EK-C17S5A	EK-C21S5A
उत्पाद श्रृंखलाएँ	16S	17S	21S
उपयुक्त तार	12-16S	13-17S	17-21S
उत्पादआकार ((मिमी)	L125*W91*T16	L115*W102.5*T16	L145*W130*T18
बॉक्स के साथ वजन	0.32 किलो	0.33 किलो	0.39 किलो
बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ
उपयुक्त क्षमता	30ah-300ah
वोल्टेज बराबरी की सटीकता	5mV (सामान्य मूल्य)
संतुलित कैस्केडिंग	बैटरी पैक के लिए संतुलित कैस्केडिंग का समर्थन करें, उदाहरण के लिए यह 11S, 24S, 36S, 48S के लिए कैस्केडिंग कर सकता है.... और इसी तरह
एकल सेल वोल्टेज संग्रह सीमा	एनसीएम/एलएफपी संस्करणः 2.7V-4.2V
	एलटीओ संस्करणः 1.8-4.2V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	एनसीएम/एलएफपी संस्करण <2.7V
	एलटीओ संस्करण <1.8V
वोल्टेज सुरक्षा के तहत संतुलन वोल्टेज प्रारंभ करें	एनसीएम/एलएफपी संस्करणः 2.835V
	एलटीओ संस्करणः 1.89V
संतुलन पद्धति	पेटेंट (पेटेंट नं.: ZL 2019 1 1259513.3) संतुलित वास्तुकला फिट कैपेसिटर विधि, पूरे बैटरी पैक को एक ही समय में संतुलित किया जाता है। स्वचालित संतुलन के लिए बैटरी पैक से कनेक्ट करें (डिफ़ॉल्ट). आप मैन्युअल रूप से संतुलन चालू या बंद करने के लिए एक स्विच जोड़ सकते हैं.
संतुलन धारा	0.1V अंतर दबाव 1A संतुलित धारा,
	अंतर दबाव संतुलित धारा के आनुपातिक है,
	अधिकतम अनुमत कार्य करंट 5.5A है
बाहरी बिजली आपूर्ति	कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है,
	एसडीजेसेंट इक्वेलाइजेशन प्राप्त करने के लिए बैटरी के आंतरिक ऊर्जा हस्तांतरण पर भरोसा करना।
स्थिर कार्य करंट	7mA, कुल स्ट्रिंग शक्ति खींचती है
स्लीप स्टैंडबाय करंट	0.1mA ((सामान्य मान)
परिचालन तापमान	-20°C ~ +60°C





पैकिंग सूची

 तार कनेक्ट करें

एक एकल EK-C17S5A 13 और 14 और 15 और 16 और 17 स्ट्रिंग बैटरी पैक के उपयोग का समर्थन करता है। वायरिंग विधि निम्नानुसार हैः



EK-C17S5A कैस्केडिंग बैटरी पैक का समर्थन करता है। फॉक्स उदाहरण, 2pcs 17s कैस्केड 33s के लिए, नीचे चित्र देखेंः

नोटःजैसा कि ऊपर दिए गए चित्र में दिखाया गया है,ऊर्जा विनिमय के कई सामान्य अंत हो सकते हैं ताकि संतुलन की दक्षता अधिक हो।दो मॉड्यूल के संयोजन में ऊर्जा विनिमय के केवल एक सामान्य अंत का उपयोग करना भी संभव है।.

अन्य मुक्त पैर निलंबित हैं, और प्रत्येक बोर्ड पर समान रूप से तारों की संख्या वितरित करना सबसे अच्छा है।यदि आपको अधिक तारों के लिए कैस्केड आरेख की आवश्यकता है, तो कृपया हमारी ऑनलाइन सेवा से संपर्क करें, धन्यवाद।
