लिथियम-आयन बैटरी का बहुत व्यापक अनुप्रयोग है। वे छोटे इलेक्ट्रॉनिक उपकरणों जैसे स्मार्ट घड़ियों को बड़े इलेक्ट्रिक वाहनों तक बिजली दे सकती हैं। इसके विविध अनुप्रयोगों के कारण,वे विभिन्न पैकेजिंग और बैटरी पैक में आते हैं,

यहां तक कि जब व्यक्तिगत सेल वोल्टेज 4.2 V से कुछ मिलीवोल्ट अधिक हो जाता है, तो यह थर्मल रनआउट का कारण बन सकता है और सेल को विस्फोट कर सकता है।सेल असंतुलन बैटरी के पूर्ण क्षमता के उपयोग को बाधित करता हैइससे बैटरी का जीवनकाल कम हो जाता है।

बैटरी के प्रत्येक सेल को नियमित रूप से समतल किया जाना चाहिए ताकि असंतुलन को कम से कम रखा जा सके और बैटरी का अच्छा जीवन हो सके।बैटरी पैक में सेल चार्ज की स्थिति (एसओसी) और इसके वोल्टेज को मापकर व्यक्तिगत सेल चार्ज को संतुलित करने की प्रक्रिया को सेल संतुलन कहा जाता है.



इस पेपर में एक सक्रिय सेल बैलेंसिंग तकनीक का विवरण दिया गया है जिसमें लिथियम-आयन कोशिकाओं के एक सीरीज कनेक्टेड बैटरी पैक को संतुलित करने के लिए एक बक कन्वर्टर का उपयोग किया गया है।प्रत्येक सेल के लिए MOSFET स्विच की एक जोड़ी के साथ एक बक कनवर्टर,

एक सेल को चार्ज करने के लिए चालू किया और दूसरे सेल को डिस्चार्ज करते समय चालू किया इस प्रयोग में प्रयोग किया जाता है।एक एल्गोरिथम मॉडल जो पुनर्गठित बैटरी प्रणालियों के लिए उपयुक्त है जो व्यक्तिगत सेल वोल्टेज को मापता है और सीरीज से जुड़े लिथियम आयन बैटरी सेल के पैक को संतुलित करने के लिए विकसित किया गया है.

विकसित मॉडल को इसके प्रदर्शन को सत्यापित करने के लिए मैटलाब का उपयोग करके अनुकरण किया जाता है। कोशिकाओं में 25% का चार्ज राज्य बनाए रखा जाता है और जब एसओसी मूल्य इससे नीचे गिरता है तो यहां तक कि 0 का अंतर भी होता है।02% को संतुलन समारोह शुरू करने के लिए एल्गोरिथ्म द्वारा महसूस किया जाता है.

यह संतुलन तीन 3.7 वी बैटरी को संतुलित करने में 275 मिमी का समय लगता है और इस प्रकार मॉडल तेजी से प्रतिक्रिया करता है।परिणामों से पता चलता है कि यह विधि सीमित समानांतर अवधि के भीतर आत्म-अनुकूली रूप से संतोषजनक प्रदर्शन प्राप्त कर सकती है।.





तकनीकी मापदंड

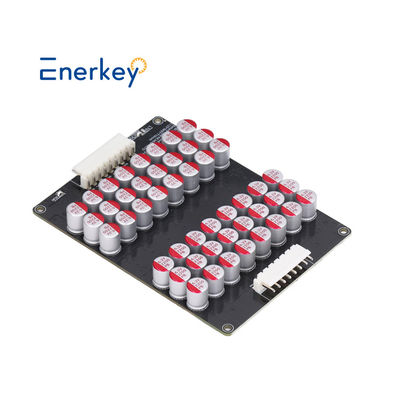

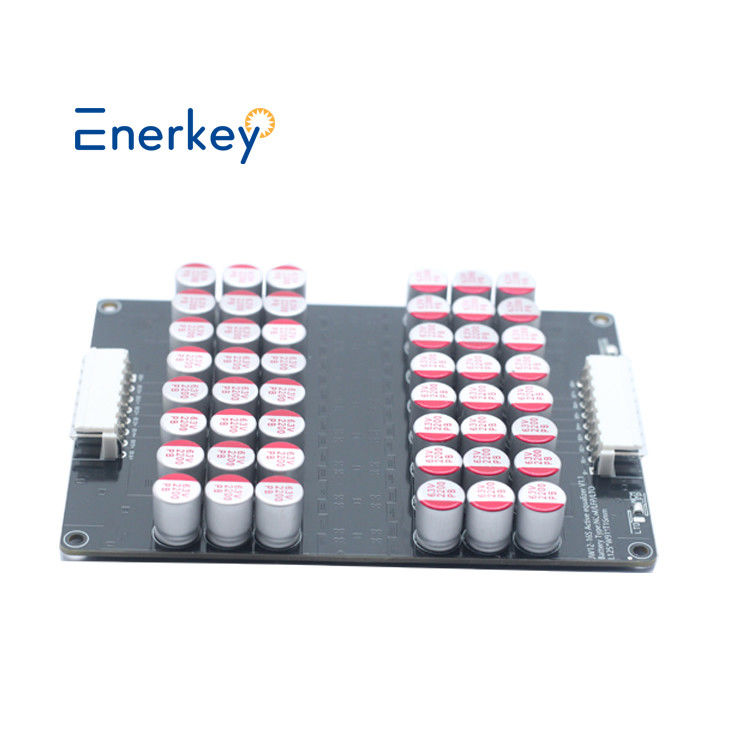

एनरकेई बीएमएस एक्टिव बैलेंसर 5 ए 3 एस 4 एस 5 एस 6 एस 7 एस 8 एस 14 एस 16 एस 18 एस 19 एस 20 एस 21 एस एलएफपी एलटीओ ली-आयन लाइफपो4 बैलेंसर कैपेसिटर बैलेंसर
उत्पाद मॉडल	EK-C16S5A	EK-C17S5A	EK-C21S5A
उत्पाद श्रृंखलाएँ	16S	17S	21S
उपयुक्त तार	12-16S	13-17S	17-21S
उत्पादआकार ((मिमी)	L125*W91*T16	L115*W102.5*T16	L145*W130*T18
बॉक्स के साथ वजन	0.32 किलो	0.33 किलो	0.39 किलो
बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ
उपयुक्त क्षमता	30ah-300ah
वोल्टेज बराबरी की सटीकता	5mV (सामान्य मूल्य)
संतुलित कैस्केडिंग	बैटरी पैक के लिए संतुलित कैस्केडिंग का समर्थन करें, उदाहरण के लिए यह 11S, 24S, 36S, 48S के लिए कैस्केडिंग कर सकता है.... और इसी तरह
एकल सेल वोल्टेज संग्रह सीमा	एनसीएम/एलएफपी संस्करणः 2.7V-4.2V
	एलटीओ संस्करणः 1.8-4.2V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	एनसीएम/एलएफपी संस्करण <2.7V
	एलटीओ संस्करण <1.8V
वोल्टेज सुरक्षा के तहत संतुलन वोल्टेज प्रारंभ करें	एनसीएम/एलएफपी संस्करणः 2.835V
	एलटीओ संस्करणः 1.89V
संतुलन पद्धति	पेटेंट (पेटेंट नं.: ZL 2019 1 1259513.3) संतुलित वास्तुकला फिट कैपेसिटर विधि, पूरे बैटरी पैक को एक ही समय में संतुलित किया जाता है। स्वचालित संतुलन के लिए बैटरी पैक से कनेक्ट करें (डिफ़ॉल्ट). आप मैन्युअल रूप से संतुलन चालू या बंद करने के लिए एक स्विच जोड़ सकते हैं.
संतुलन धारा	0.1V अंतर दबाव 1A संतुलित धारा,
	अंतर दबाव संतुलित धारा के आनुपातिक है,
	अधिकतम अनुमत कार्य करंट 5.5A है
बाहरी बिजली आपूर्ति	कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है,
	एसडीजेसेंट इक्वेलाइजेशन प्राप्त करने के लिए बैटरी के आंतरिक ऊर्जा हस्तांतरण पर भरोसा करना।
स्थिर कार्य करंट	7mA, कुल स्ट्रिंग शक्ति खींचती है
स्लीप स्टैंडबाय करंट	0.1mA ((सामान्य मान)
परिचालन तापमान	-20°C ~ +60°C





पैकिंग सूची



 तार कनेक्ट करें

एक एकल EK-C16S5A 12 और 13 और 14 और 15 और 16 स्ट्रिंग बैटरी पैक के उपयोग का समर्थन करता है। वायरिंग विधि निम्नानुसार हैः



EK-C16S5A कैस्केडिंग बैटरी पैक का समर्थन करता है। फॉक्स उदाहरण, 16s कैस्केडिंग से 31s के 2pcs, नीचे चित्र देखेंः

नोटःजैसा कि ऊपर दिए गए चित्र में दिखाया गया है,ऊर्जा विनिमय के कई सामान्य अंत हो सकते हैं ताकि संतुलन की दक्षता अधिक हो।दो मॉड्यूल के संयोजन में ऊर्जा विनिमय के केवल एक सामान्य अंत का उपयोग करना भी संभव है।.

अन्य मुक्त पैर निलंबित हैं, और प्रत्येक बोर्ड पर समान रूप से तारों की संख्या वितरित करना सबसे अच्छा है।यदि आपको अधिक तारों के लिए कैस्केड आरेख की आवश्यकता है, तो कृपया हमारी ऑनलाइन सेवा से संपर्क करें, धन्यवाद।
