इलेक्ट्रिक वाहन बैटरी पैक में कई अलग-अलग कोशिकाएं होती हैं जो श्रृंखला और समानांतर कॉन्फ़िगरेशन में जुड़ी होती हैं। समय के साथ, विभिन्न कारकों जैसे विनिर्माण भिन्नता, उम्र बढ़ने,और परिचालन की स्थिति,

इन कोशिकाओं में उनकी चार्ज स्थिति (SoC) और क्षमता में मामूली भिन्नताएं हो सकती हैं।सेल संतुलन बैटरी पैक के समग्र प्रदर्शन और जीवनकाल को अधिकतम करने के लिए इन व्यक्तिगत कोशिकाओं के चार्ज स्तरों और क्षमताओं को बराबरी करने की प्रक्रिया है.

इलेक्ट्रिक वाहन बैटरी पैक में सेल बैलेंसिंग का महत्व
इलेक्ट्रिक वाहन बैटरी पैक में कई कारणों से प्रभावी सेल संतुलन आवश्यक है।

सबसे पहले, यह बैटरी पैक की उपयोग करने योग्य क्षमता को अधिकतम करता है, जिससे लंबी ड्राइविंग रेंज और बेहतर प्रदर्शन की अनुमति मिलती है।

दूसरा, यह व्यक्तिगत कोशिकाओं के ओवरचार्जिंग या अंडरचार्जिंग को रोककर बैटरी पैक की सुरक्षा को बढ़ाता है, जिससे थर्मल रनवे और संभावित सुरक्षा जोखिम हो सकते हैं।

अंत में, उचित सेल संतुलन बैटरी पैक की दीर्घायु सुनिश्चित करता है, समय से पहले प्रतिस्थापन की आवश्यकता को कम करता है और ईवी मालिकों के लिए लागत को कम करता है।



तकनीकी मापदंड



एनरकेई बीएमएस एक्टिव बैलेंसर 5 ए 3 एस 4 एस 5 एस 6 एस 7 एस 8 एस 14 एस 16 एस 18 एस 19 एस 20 एस 21 एस एलएफपी एलटीओ ली-आयन लाइफपो4 बैलेंसर कैपेसिटर बैलेंसर
उत्पाद मॉडल	EK-C10S5A	EK-C12S5A	EK-C14S5A
उत्पाद श्रृंखलाएँ	10S	12S	14S
उपयुक्त तार	८-१० एस	9-12S	9-14S

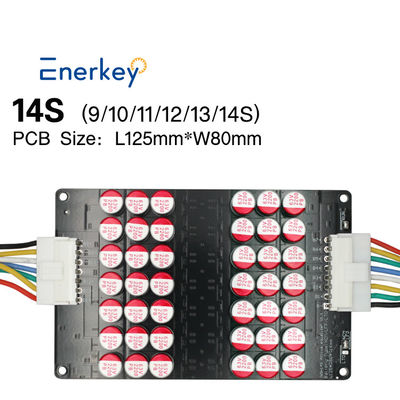

उत्पादआकार ((मिमी)	L114*W70*T16	L137*W70*T16	L125*W80*T16
बॉक्स के साथ वजन	0.24 किलो	0.25 किलो	0.28 किलो
बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ
उपयुक्त क्षमता	30ah-300ah
वोल्टेज बराबरी की सटीकता	5mV (सामान्य मूल्य)
संतुलित कैस्केडिंग	बैटरी पैक के लिए संतुलित कैस्केडिंग का समर्थन करें, उदाहरण के लिए यह 11S, 24S, 36S, 48S के लिए कैस्केडिंग कर सकता है.... और इसी तरह
एकल सेल वोल्टेज संग्रह सीमा	एनसीएम/एलएफपी संस्करणः 2.7V-4.2V
	एलटीओ संस्करणः 1.8-4.2V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	एनसीएम/एलएफपी संस्करण <2.7V
	एलटीओ संस्करण <1.8V
वोल्टेज सुरक्षा के तहत संतुलन वोल्टेज प्रारंभ करें	एनसीएम/एलएफपी संस्करणः 2.835V
	एलटीओ संस्करणः 1.89V
संतुलन पद्धति	पेटेंट (पेटेंट नं.: ZL 2019 1 1259513.3) संतुलित वास्तुकला फिट कैपेसिटर विधि, पूरे बैटरी पैक को एक ही समय में संतुलित किया जाता है। स्वचालित संतुलन के लिए बैटरी पैक से कनेक्ट करें (डिफ़ॉल्ट). आप मैन्युअल रूप से संतुलन चालू या बंद करने के लिए एक स्विच जोड़ सकते हैं.
संतुलन धारा	0.1V अंतर दबाव 1A संतुलित धारा,
	अंतर दबाव संतुलित धारा के आनुपातिक है,
	अधिकतम अनुमत कार्य करंट 5.5A है
बाहरी बिजली आपूर्ति	कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है,
	एसडीजेसेंट इक्वेलाइजेशन प्राप्त करने के लिए बैटरी के आंतरिक ऊर्जा हस्तांतरण पर भरोसा करना।
स्थिर कार्य करंट	7mA, कुल स्ट्रिंग शक्ति खींचती है
स्लीप स्टैंडबाय करंट	0.1mA ((सामान्य मान)
परिचालन तापमान	-20°C ~ +60°C





पैकिंग सूची

 तार कनेक्ट करें

एक एकल EK-C14S5A 9 और 10 और 11 और 12 और 13 और 14 स्ट्रिंग बैटरी पैक के उपयोग का समर्थन करता है। वायरिंग विधि निम्नानुसार हैः



EK-C14S5A कैस्केडिंग बैटरी पैक का समर्थन करता है। फॉक्स उदाहरण, 14s कैस्केडिंग से 27s के 2pcs, नीचे चित्र देखेंः

नोटःजैसा कि ऊपर दिए गए चित्र में दिखाया गया है,ऊर्जा विनिमय के कई सामान्य अंत हो सकते हैं ताकि संतुलन की दक्षता अधिक हो।दो मॉड्यूल के संयोजन में ऊर्जा विनिमय के केवल एक सामान्य अंत का उपयोग करना भी संभव है।.

अन्य मुक्त पैर निलंबित हैं, और प्रत्येक बोर्ड पर समान रूप से तारों की संख्या वितरित करना सबसे अच्छा है।यदि आपको अधिक तारों के लिए कैस्केड आरेख की आवश्यकता है, तो कृपया हमारी ऑनलाइन सेवा से संपर्क करें, धन्यवाद।
