लिथियम संतुलन सर्किट
बैटरी में बैलेंसिंग चिप के साथ, चिप केवल बैटरी में व्यक्तिगत कोशिकाओं के वोल्टेज को संतुलित करती है जबकि यह चार्ज हो रहा है।एक बैटरी को संतुलित माना जाता है जब सभी सेल वोल्टेज एक दूसरे के भीतर एक छोटी सहिष्णुता के भीतर होते हैं.
कोशिका संतुलन के दो प्रकार हैं, सक्रिय और निष्क्रिय। Active balancing occurs by using cels with high votages to charge cells with lowelvoltages thereby reducing the voltage difference between the cells until all cells are closely matched and the battery is fully chared.

सभी पावर सोनिक लिथियम बैटरी में प्रयोग की जाने वाली निष्क्रिय संतुलन तब होती है जब प्रत्येक सेल में समानांतर में एक प्रतिरोध होता है जो सेल वोल्टेज एक सीमा से अधिक होने पर चालू हो जाता है।यह उच्च वोल्टेज के साथ कोशिकाओं में वर्ण वर्तमान को कम करता है जिससे अन्य कोशिकाओं को पकड़ने के लिए अनुमति मिलती है.
सेल बैलेंसिंग क्यों महत्वपूर्ण है? लिथियम बैटरी में, जैसे ही सबसे कम वोल्टेज सेल डिस्चार्ज वोल्टेज को काट देती है, यह पूरी बैटरी को बंद कर देगी।इसका मतलब है कि कुछ सेल जनवरी में अप्रयुक्त हैं।, Enerkey. tthe कोशिकाओं संतुलन नहीं कर रहे हैं जब charouting,

सबसे अधिक वोल्टेज वाला सेल कट-ऑफ वोल्टेज तक पहुँचने के तुरंत बाद ही चार्जिंग बंद कर दी जाएगी और सभी सेल पूरी तरह से चार्ज नहीं होंगी।

इसके बारे में इतना बुरा क्या है? निरंतर चार्जिंग और एक असंतुलित बैटरी को समय के साथ बैटरी की क्षमता को कम करने का मतलब है। इसका मतलब यह भी है कि कुछ कोशिकाओं को पूरी तरह से चार्ज किया जाएगा, और अन्य नहीं,जिसके परिणामस्वरूप एक बैटरी कभी भी 100% चार्ज की स्थिति तक नहीं पहुंच सकती है.
सिद्धांत यह है कि संतुलित कोशिकाओं सभी एक ही दर से निर्वहन, और इसलिए एक ही वोल्टेज पर कटौती है। यह हमेशा सच नहीं है, तो संतुलन चिप सुनिश्चित करता है कि जब चार्ज,बैटरी की क्षमता की रक्षा के लिए बैटरी कोशिकाओं को पूरी तरह से मेल खा सकता है और पूरी तरह से.



तकनीकी मापदंड

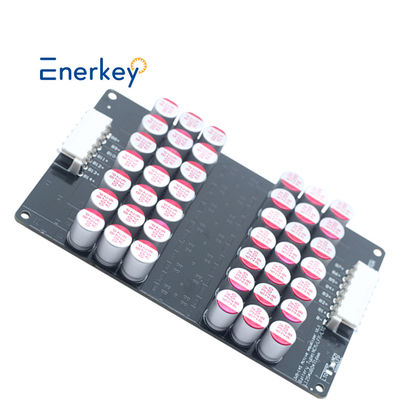

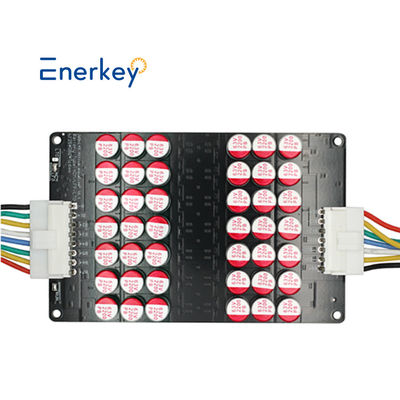

एनरकेई बीएमएस एक्टिव बैलेंसर 5 ए 3 एस 4 एस 5 एस 6 एस 7 एस 8 एस 14 एस 16 एस 18 एस 19 एस 20 एस 21 एस एलएफपी एलटीओ ली-आयन लाइफपो4 बैलेंसर कैपेसिटर बैलेंसर
उत्पाद मॉडल	EK-C10S5A	EK-C12S5A	EK-C14S5A
उत्पाद श्रृंखलाएँ	10S	12S	14S
उपयुक्त तार	८-१० एस	9-12S	9-14S
उत्पादआकार ((मिमी)	L114*W70*T16	L137*W70*T16	L125*W80*T16
बॉक्स के साथ वजन	0.24 किलो	0.25 किलो	0.28 किलो
बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ
उपयुक्त क्षमता	30ah-300ah
वोल्टेज बराबरी की सटीकता	5mV (सामान्य मूल्य)
संतुलित कैस्केडिंग	बैटरी पैक के लिए संतुलित कैस्केडिंग का समर्थन करें, उदाहरण के लिए यह 11S, 24S, 36S, 48S के लिए कैस्केडिंग कर सकता है.... और इसी तरह
एकल सेल वोल्टेज संग्रह सीमा	एनसीएम/एलएफपी संस्करणः 2.7V-4.2V
	एलटीओ संस्करणः 1.8-4.2V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	एनसीएम/एलएफपी संस्करण <2.7V
	एलटीओ संस्करण <1.8V
वोल्टेज सुरक्षा के तहत संतुलन वोल्टेज प्रारंभ करें	एनसीएम/एलएफपी संस्करणः 2.835V
	एलटीओ संस्करणः 1.89V
संतुलन पद्धति	पेटेंट (पेटेंट नं.: ZL 2019 1 1259513.3) संतुलित वास्तुकला फिट कैपेसिटर विधि, पूरे बैटरी पैक को एक ही समय में संतुलित किया जाता है। स्वचालित संतुलन के लिए बैटरी पैक से कनेक्ट करें (डिफ़ॉल्ट). आप मैन्युअल रूप से संतुलन चालू या बंद करने के लिए एक स्विच जोड़ सकते हैं.
संतुलन धारा	0.1V अंतर दबाव 1A संतुलित धारा,
	अंतर दबाव संतुलित धारा के आनुपातिक है,
	अधिकतम अनुमत कार्य करंट 5.5A है
बाहरी बिजली आपूर्ति	कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है,
	एसडीजेसेंट इक्वेलाइजेशन प्राप्त करने के लिए बैटरी के आंतरिक ऊर्जा हस्तांतरण पर भरोसा करना।
स्थिर कार्य करंट	7mA, कुल स्ट्रिंग शक्ति खींचती है
स्लीप स्टैंडबाय करंट	0.1mA ((सामान्य मान)
परिचालन तापमान	-20°C ~ +60°C





पैकिंग सूची

 तार कनेक्ट करें

एक एकल EK-C14S5A 9 और 10 और 11 और 12 और 13 और 14 स्ट्रिंग बैटरी पैक के उपयोग का समर्थन करता है। वायरिंग विधि निम्नानुसार हैः



EK-C14S5A कैस्केडिंग बैटरी पैक का समर्थन करता है। फॉक्स उदाहरण, 14s कैस्केडिंग से 27s के 2pcs, नीचे चित्र देखेंः

नोटःजैसा कि ऊपर दिए गए चित्र में दिखाया गया है,ऊर्जा विनिमय के कई सामान्य अंत हो सकते हैं ताकि संतुलन की दक्षता अधिक हो।दो मॉड्यूल के संयोजन में ऊर्जा विनिमय के केवल एक सामान्य अंत का उपयोग करना भी संभव है।.

अन्य मुक्त पैर निलंबित हैं, और प्रत्येक बोर्ड पर समान रूप से तारों की संख्या वितरित करना सबसे अच्छा है।यदि आपको अधिक तारों के लिए कैस्केड आरेख की आवश्यकता है, तो कृपया हमारी ऑनलाइन सेवा से संपर्क करें, धन्यवाद।
