सक्रिय संतुलन में, ऊर्जा सबसे अधिक चार्ज सेल से खींची जाती है और कम से कम चार्ज सेल में स्थानांतरित की जाती है, आमतौर पर कैपेसिटर-आधारित, इंडक्टर-आधारित, या डीसी-डीसी कन्वर्टर्स के माध्यम से।

सक्रिय संतुलन पूर्ण चार्ज पर कोशिकाओं से ऊर्जा को कम चार्ज की स्थिति वाले कोशिकाओं में पुनर्वितरित करने का प्रयास करता है।ऊर्जा को सेल के साथ सर्किट में एक जलाशय संधारित्र स्विच करके उच्च SOC पर एक सेल से ब्लीड किया जा सकता है,

फिर कंडेनसर को डिस्कनेक्ट करके कम SOC वाले सेल से फिर से कनेक्ट करें, या पूरे पैक में जुड़े DC-to-DC कन्वर्टर के माध्यम से।कुछ ऊर्जा अभी भी गर्मी के रूप में बर्बाद हो जाती है, लेकिन समान स्तर पर नहीं।

एक सक्रिय संतुलन टोपोलॉजी की अतिरिक्त लागत और जटिलता महत्वपूर्ण हो सकती है, और आवेदन के आधार पर हमेशा समझ में नहीं आती है।

इलेक्ट्रिक साइकिल बैटरी पैक पर कभी-कभी उपयोग किए जाने वाले एक अन्य संस्करण में प्रत्येक नोड पर श्रृंखला में प्रतिरोध और डायोड के साथ एक बहु-पिन कनेक्टर का उपयोग किया जाता हैःके रूप में बूंदों ज्ञात हैं चार्जर तो या तो एक उपयुक्त डिस्चार्ज करंट लागू करता है या कमजोर कोशिकाओं चार्ज जब तक वे सभी एक ही लोड टर्मिनल वोल्टेज पढ़ने.

इसका फायदा यह है कि पैक का वजन थोड़ा कम हो जाता है और परजीवी खींच कम हो जाती है, साथ ही मल्टी-पॉइंट संतुलन की अनुमति मिलती है।



तकनीकी मापदंड

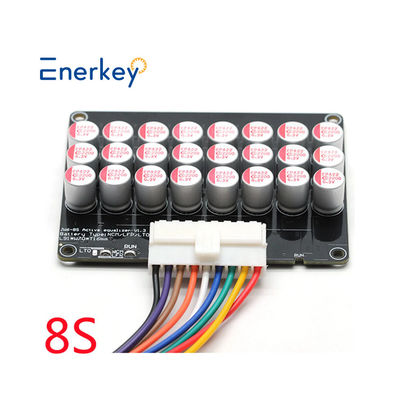

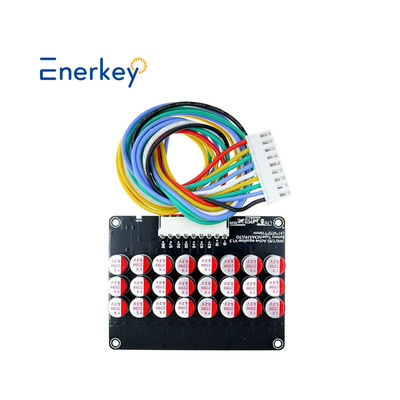

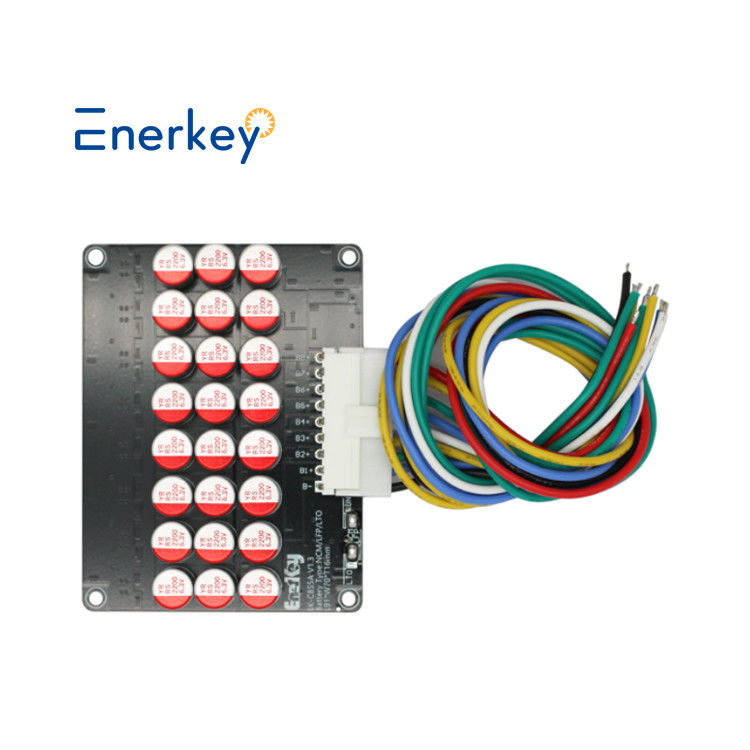

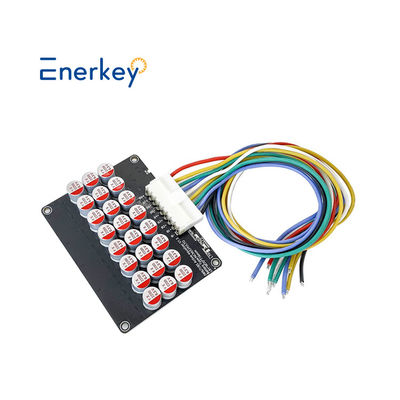

एनरकेई बीएमएस एक्टिव बैलेंसर 5 ए 3 एस 4 एस 5 एस 6 एस 7 एस 8 एस 14 एस 16 एस 18 एस 19 एस 20 एस 21 एस एलएफपी एलटीओ ली-आयन लाइफपो4 बैलेंसर कैपेसिटर बैलेंसर
उत्पाद मॉडल	EK-C6S5A	EK-C7S5A	EK-C8S5A
उत्पाद श्रृंखलाएँ	6S	7S	8S
उपयुक्त तार	4-6S	5-7S	6-8S
उत्पादआकार ((मिमी)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
बॉक्स के साथ वजन	0.16 किलो	0.18 किलो	0.19 किलो
बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ
उपयुक्त क्षमता	30ah-300ah
वोल्टेज बराबरी की सटीकता	5mV (सामान्य मूल्य)
संतुलित कैस्केडिंग	बैटरी पैक के लिए संतुलित कैस्केडिंग का समर्थन करें, उदाहरण के लिए यह 11S, 24S, 36S, 48S के लिए कैस्केडिंग कर सकता है.... और इसी तरह
एकल सेल वोल्टेज संग्रह सीमा	एनसीएम/एलएफपी संस्करणः 2.7V-4.2V
	एलटीओ संस्करणः 1.8-4.2V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	एनसीएम/एलएफपी संस्करण <2.7V
	एलटीओ संस्करण <1.8V
वोल्टेज सुरक्षा के तहत संतुलन वोल्टेज प्रारंभ करें	एनसीएम/एलएफपी संस्करणः 2.835V
	एलटीओ संस्करणः 1.89V
संतुलन पद्धति	पेटेंट (पेटेंट नं.: ZL 2019 1 1259513.3) संतुलित वास्तुकला फिट कैपेसिटर विधि, पूरे बैटरी पैक को एक ही समय में संतुलित किया जाता है। स्वचालित संतुलन के लिए बैटरी पैक से कनेक्ट करें (डिफ़ॉल्ट). आप मैन्युअल रूप से संतुलन चालू या बंद करने के लिए एक स्विच जोड़ सकते हैं.
संतुलन धारा	0.1V अंतर दबाव 1A संतुलित धारा,
	अंतर दबाव संतुलित धारा के आनुपातिक है,
	अधिकतम अनुमत कार्य करंट 5.5A है
बाहरी बिजली आपूर्ति	कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है,
	एसडीजेसेंट इक्वेलाइजेशन प्राप्त करने के लिए बैटरी के आंतरिक ऊर्जा हस्तांतरण पर भरोसा करना।
स्थिर कार्य करंट	7mA, कुल स्ट्रिंग शक्ति खींचती है
स्लीप स्टैंडबाय करंट	0.1mA ((सामान्य मान)
परिचालन तापमान	-20°C ~ +60°C





पैकिंग सूची

 तार कनेक्ट करें

एक एकल EK-C8S5A 6 और 7 और 8 स्ट्रिंग बैटरी पैक के उपयोग का समर्थन करता है। वायरिंग विधि निम्नानुसार हैः

EK-C8S5A कैस्केडिंग बैटरी पैक का समर्थन करता है। फॉक्स उदाहरण, 3pcs 8s कैस्केडिंग 20s, नीचे चित्र देखेंः

नोटःजैसा कि ऊपर दिए गए चित्र में दिखाया गया है,ऊर्जा विनिमय के कई सामान्य अंत हो सकते हैं ताकि संतुलन की दक्षता अधिक हो।दो मॉड्यूल के संयोजन में ऊर्जा विनिमय के केवल एक सामान्य अंत का उपयोग करना भी संभव है।.अन्य मुक्त पैर निलंबित हैं, और यह सबसे अच्छा हैप्रत्येक बोर्ड पर समान रूप से तारों की संख्या वितरित करने के लिए.यदि आपको अधिक तारों के लिए कैस्केड आरेख की आवश्यकता है, तो कृपया हमारी ऑनलाइन सेवा से संपर्क करें, धन्यवाद.
