बैलेंसरों को निष्क्रिय और सक्रिय प्रणालियों में वर्गीकृत किया जाता हैः

निष्क्रिय संतुलनकर्ता: ये प्रणालियाँ अधिक चार्ज कोशिकाओं से अतिरिक्त ऊर्जा को गर्मी के रूप में फैलाकर चार्ज को समतल करती हैं।यह प्रक्रिया सरल और कम खर्चीली है लेकिन ऊर्जा कुशल नहीं है क्योंकि अतिरिक्त चार्ज का पुनः उपयोग नहीं किया जाता है बल्कि खो जाता है.

सक्रिय संतुलनकर्ता: इसके विपरीत, सक्रिय संतुलनकर्ता उच्च शुल्क वाली कोशिकाओं से ऊर्जा को कम शुल्क वाली कोशिकाओं में पुनर्वितरित करते हैं।यह विधि न केवल संतुलन बनाए रखती है बल्कि बैटरी प्रणाली के भीतर ऊर्जा का भी संरक्षण करती है, समग्र दक्षता में वृद्धि..

निष्क्रिय कोशिका संतुलन
निष्क्रिय सेल संतुलन अपने सक्रिय समकक्ष से पूरी तरह से अलग है। निष्क्रिय संतुलन सर्किट में, उच्च-सेल से कम सेल में चार्ज का कोई हस्तांतरण नहीं होता है। इसके बजाय,उच्च सेल की सभी अतिरिक्त ऊर्जा गर्मी के रूप में भंग हो जाती है.

यह सेल के सामने प्रतिरोधक जोड़कर किया जाता है। अतिरिक्त ऊर्जा तब तक जलाई जाती है जब तक कि उच्च सेल की चार्ज की स्थिति कम सेल के SOC से मेल नहीं खाती।

निष्क्रिय कोशिका संतुलन सर्किट के दो प्रकार हैंः

फिक्स्ड-शंटिंग बैलेंसिंग
फिक्स्ड-शंटिंग बैलेंसिंग में, प्रतिरोधक अधिकतम वोल्टेज को सीमित करते हैं जो कोशिकाएं प्राप्त कर सकती हैं। यह किसी भी सेल को ओवरचार्ज होने से रोकने के लिए किया जाता है। जब भी कोई सेल अधिकतम वोल्टेज तक पहुंचती है, तो प्रतिरोधक को अधिकतम वोल्टेज तक पहुंचना पड़ता है।अतिरिक्त आपूर्ति ऊर्जा शंटिंग प्रतिरोध के लिए दिया जाता है.

यह इस ऊर्जा को गर्मी के रूप में फैलाता है।

स्विच शंटिंग संतुलन
स्विच शंटिंग संतुलन कई स्विच और एक वोल्टेज सेंसर का उपयोग करके काम करता है। चार्ज के स्तर की निगरानी के लिए वोल्टेज सेंसर प्रत्येक सेल में स्थापित किया जाता है।दो मोड हैं- निरंतर और वोल्टेज सेंसिंगनिरंतर मोड से सेल को सामान्य कार्य स्थितियों में काम करने की अनुमति मिलती है।

सेंसर मोड वोल्टेज सेंसर को चालू करता है और प्रतिरोधों के साथ किसी भी असमानता को संतुलित करता है। स्विच शंटिंग संतुलन कम चार्जिंग और डिस्चार्जिंग धाराओं के साथ बैटरी कोशिकाओं के लिए एक अच्छा विकल्प है।



तकनीकी मापदंड

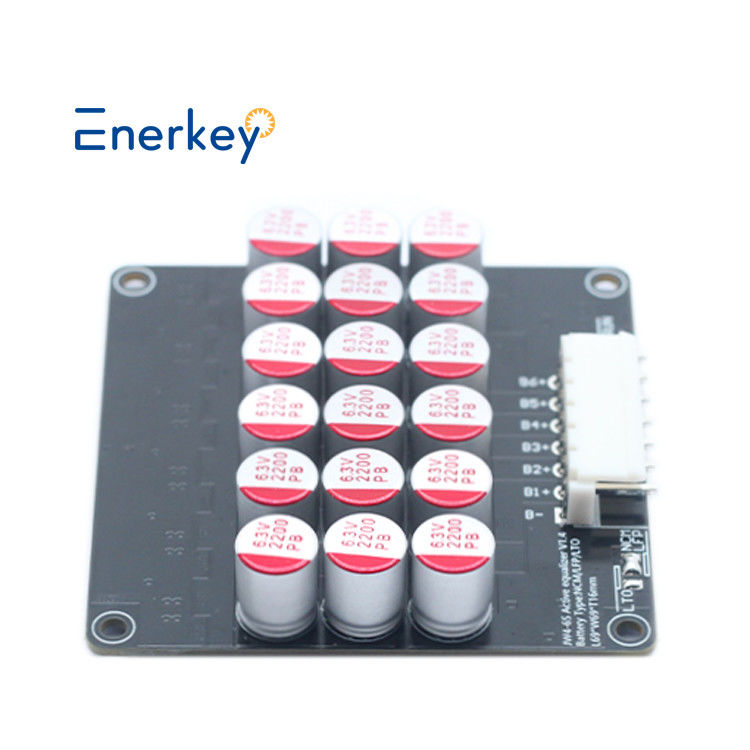

एनरकेई बीएमएस एक्टिव बैलेंसर 5 ए 3 एस 4 एस 5 एस 6 एस 7 एस 8 एस 14 एस 16 एस 18 एस 19 एस 20 एस 21 एस एलएफपी एलटीओ ली-आयन लाइफपो4 बैलेंसर कैपेसिटर बैलेंसर
उत्पाद मॉडल	EK-C6S5A	EK-C7S5A	EK-C8S5A
उत्पाद श्रृंखलाएँ	6S	7S	8S
उपयुक्त तार	4-6S	5-7S	6-8S
उत्पादआकार ((मिमी)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
बॉक्स के साथ वजन	0.16 किलो	0.18 किलो	0.19 किलो
बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ	एनसीएम/एलएफपी/एलटीओ
उपयुक्त क्षमता	30ah-300ah
वोल्टेज बराबरी की सटीकता	5mV (सामान्य मूल्य)
संतुलित कैस्केडिंग	बैटरी पैक के लिए संतुलित कैस्केडिंग का समर्थन करें, उदाहरण के लिए यह 11S, 24S, 36S, 48S के लिए कैस्केडिंग कर सकता है.... और इसी तरह
एकल सेल वोल्टेज संग्रह सीमा	एनसीएम/एलएफपी संस्करणः 2.7V-4.2V
	एलटीओ संस्करणः 1.8-4.2V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	एनसीएम/एलएफपी संस्करण <2.7V
	एलटीओ संस्करण <1.8V
वोल्टेज सुरक्षा के तहत संतुलन वोल्टेज प्रारंभ करें	एनसीएम/एलएफपी संस्करणः 2.835V
	एलटीओ संस्करणः 1.89V
संतुलन पद्धति	पेटेंट (पेटेंट नं.: ZL 2019 1 1259513.3) संतुलित वास्तुकला फिट कैपेसिटर विधि, पूरे बैटरी पैक को एक ही समय में संतुलित किया जाता है। स्वचालित संतुलन के लिए बैटरी पैक से कनेक्ट करें (डिफ़ॉल्ट). आप मैन्युअल रूप से संतुलन चालू या बंद करने के लिए एक स्विच जोड़ सकते हैं.
संतुलन धारा	0.1V अंतर दबाव 1A संतुलित धारा,
	अंतर दबाव संतुलित धारा के आनुपातिक है,
	अधिकतम अनुमत कार्य करंट 5.5A है
बाहरी बिजली आपूर्ति	कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है,
	एसडीजेसेंट इक्वेलाइजेशन प्राप्त करने के लिए बैटरी के आंतरिक ऊर्जा हस्तांतरण पर भरोसा करना।
स्थिर कार्य करंट	7mA, कुल स्ट्रिंग शक्ति खींचती है
स्लीप स्टैंडबाय करंट	0.1mA ((सामान्य मान)
परिचालन तापमान	-20°C ~ +60°C

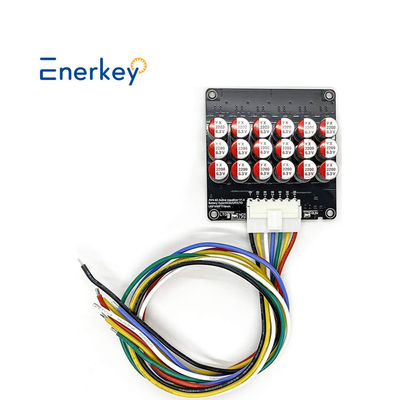

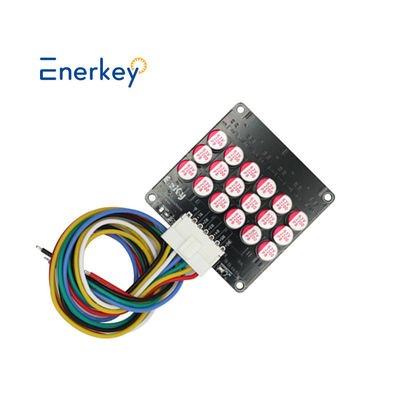

पैकिंग सूची

 तार कनेक्ट करें

एक एकल EK-C6S5A 4 और 5 और 6 स्ट्रिंग बैटरी पैक के उपयोग का समर्थन करता है। वायरिंग विधि निम्नानुसार हैः

EK-C6S5A कैस्केडिंग बैटरी पैक का समर्थन करता है। फॉक्स उदाहरण, 6s कैस्केडिंग से 11s के 2pcs, नीचे चित्र देखेंः

नोटःजैसा कि ऊपर दिए गए चित्र में दिखाया गया है,ऊर्जा विनिमय के कई सामान्य अंत हो सकते हैं ताकि संतुलन की दक्षता अधिक हो।दो मॉड्यूल के संयोजन में ऊर्जा विनिमय के केवल एक सामान्य अंत का उपयोग करना भी संभव है।.अन्य मुक्त पैर निलंबित हैं, और यह सबसे अच्छा हैप्रत्येक बोर्ड पर समान रूप से तारों की संख्या वितरित करने के लिए.यदि आपको अधिक तारों के लिए कैस्केड आरेख की आवश्यकता है, तो कृपया हमारी ऑनलाइन सेवा से संपर्क करें, धन्यवाद.
