| ब्रांड नाम: | Enerkey |
| मॉडल संख्या: | EK-C5S5A |
| एमओक्यू: | 20 टुकड़े |
| कीमत: | $7.24-$9.32 |
| पैकेजिंग विवरण: | मजबूत पेपर बॉक्स +ईवीए फोम |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
1कार्यरत वोल्टेज: 2.7V-4.2V, NCM टर्नरी पॉलिमर लिथियम बैटरी (Li-ion), लिथियम आयरन फॉस्फेट बैटरी (LiFePO4) के लिए उपयुक्त है।
2कामकाजी सिद्धांत: फ्लाईकैप-कैंपेसिटर ट्रांसफर चार्ज ट्रांसपोर्टर, बैलेंसर बोर्ड बैटरी से जुड़ा हुआ है, मूल ब्रांड नए अल्ट्रा-कम आंतरिक प्रतिरोध एमओएस का उपयोग करके संतुलन कार्य शुरू करने के लिए,2OZ तांबा मोटाई पीसीबी,
3. संतुलन धारा 0-5.5A, बैटरी धारा जितना संतुलित होगी उतना ही छोटा, निष्क्रिय स्विच वायरिंग स्थिति के लिए आरक्षित, निष्क्रिय शक्ति-बंद मोड कार्य करंट 0.1mA से कम है,और संतुलन वोल्टेज सटीकता 5mv के भीतर है!
चार्ज के दौरान, सबसे मजबूत सेल पूरे पैक के कट-ऑफ वोल्टेज का निर्धारण करेगा। इसलिए कम क्षमता वाली कोशिकाओं को ओवरचार्ज किया जाएगा। इसी तरह,कम क्षमता वाले कोशिकाओं को डिस्चार्ज करते समय ओवर-डिस्चार्ज किया जाएगा.
एक ही सेल का ओवरचार्जिंग और ओवरडिसचार्जिंग अन्य कोशिकाओं के प्रदर्शन को भी कम करता है।LiFePO4 बैटरी संतुलन सभी कोशिकाओं के प्रदर्शन के स्तर को बनाए रखने और ओवरचार्जिंग और ओवरचार्जिंग से बचने के लिए आवश्यक है.
LiFePO4 बैटरी के लिए एक सक्रिय संतुलन कार्य प्राप्त करने के कई तरीके हैं। ये तरीके सर्किट के डिजाइन में भिन्न होते हैं। सामान्य सर्किट डिजाइन हैंः
इंडक्टर आधारित सर्किट
एकल प्रेरक सर्किट: सस्ता सेल संतुलन सर्किट विकल्प। यह सबसे छोटे आकारों में से एक भी है।
मल्टीपल इंडक्टर सर्किट: एकल इंडक्टर सर्किट से अधिक महंगा। हालांकि, संतुलन गति तेज है। इसमें बेहतर दक्षता भी है।
ट्रांसफार्मर आधारित सर्किट
सिंगल ट्रांसफार्मर सर्किट: इंडक्टर आधारित सर्किट से तेज़। थोड़ा चुंबकीय नुकसान होता है।
मल्टीपल ट्रांसफार्मर सर्किट: तेजी से सेल संतुलन। हालांकि, वे महंगे हैं, और सर्किट बहुत जटिल है।
संधारित्र आधारित सर्किट
एकल संधारित्र सर्किट: एक एकल संधारित्र सर्किट पूरे बैटरी पैक के लिए एक संधारित्र का उपयोग करता है। इसलिए, प्रत्येक सेल के चार्जिंग वोल्टेज को नियंत्रित करने के लिए बहुत सारे स्विच की आवश्यकता होती है।इसके अतिरिक्त, इसे स्विचिंग फ़ंक्शन की निगरानी के लिए एक बुद्धिमान प्रणाली की आवश्यकता होती है।
मल्टीपल कैपेसिटर सर्किट: प्रत्येक बैटरी सेल के लिए कई कैपेसिटर होते हैं। चार्जिंग वोल्टेज को असमान वोल्टेज वितरण के लिए उपयुक्त कैपेसिटर चुनकर बनाए रखा जाता है।जटिल सेंसर और नियंत्रण की आवश्यकता नहीं है.
|

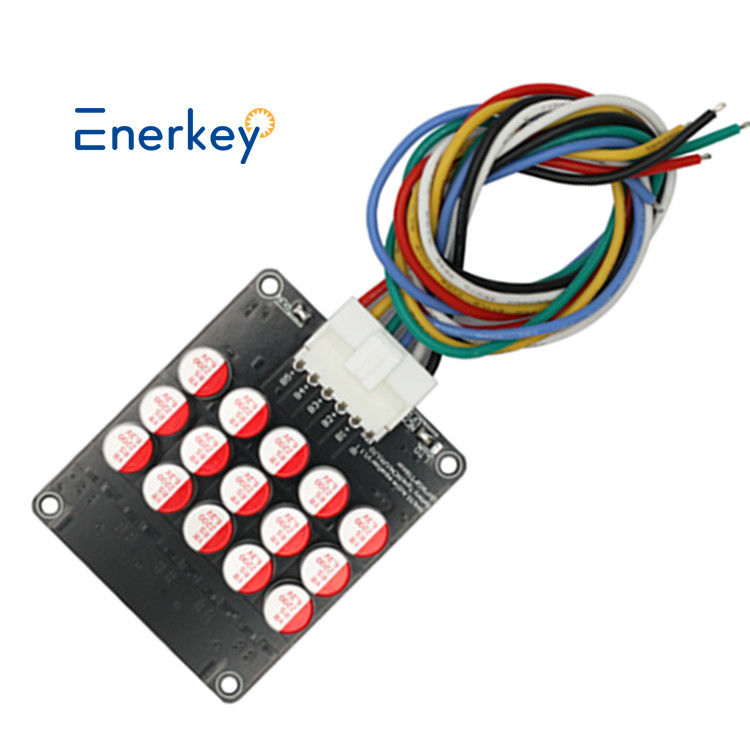

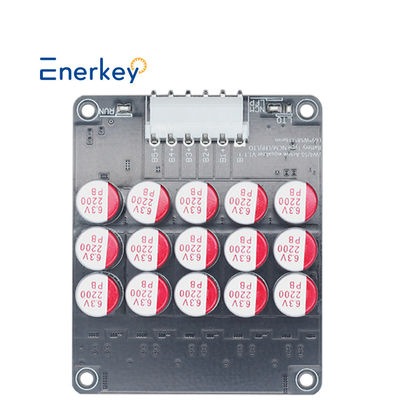

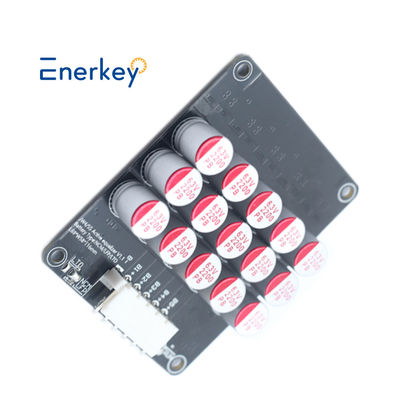

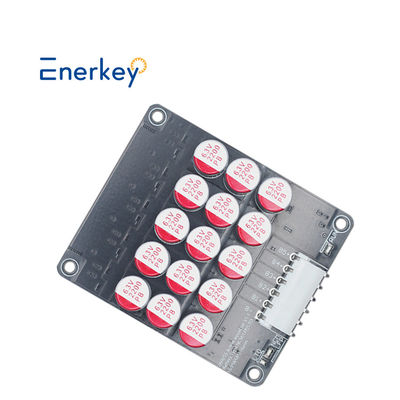

एनरकेई बीएमएस एक्टिव बैलेंसर 5 ए 3 एस 4 एस 5 एस 6 एस 7 एस 8 एस 14 एस 16 एस 18 एस 19 एस 20 एस 21 एस एलएफपी एलटीओ ली-आयन लाइफपो4 बैलेंसर कैपेसिटर बैलेंसर
|
|||
|
उत्पाद श्रृंखलाएँ
|
3S
|
4S
|
5S
|
|
उपयुक्त तार
|
3S
|
3-4S
|
4-5S
|
|
उत्पादआकार ((मिमी)
|
L66*W35*T16
|
L66*W46*T16
|
L69*W58*T16
|
|
बॉक्स के साथ वजन
|
0.12 किलो
|
0.13 किलो
|
0.15 किलो
|
|
बैटरी प्रकार
|
एनसीएम/एलएफपी
|
एनसीएम/एलएफपी
|
एनसीएम/एलएफपी/एलटीओ |
|
उपयुक्त क्षमता
|
30ah-300ah
|
||
|
संतुलित कैस्केडिंग
|
बैटरी पैक के लिए संतुलित कैस्केडिंग का समर्थन करें, उदाहरण के लिए यह 11S, 24S, 36S, 48S के लिए कैस्केडिंग कर सकता है.... और इसी तरह
|
||
|
एकल सेल वोल्टेज संग्रह सीमा
|
एनसीएम/एलएफपी संस्करणः 2.7V-4.2V
|
||
|
एलटीओ संस्करणः 1.8-4.2V
|
|||
|
कम वोल्टेज नींद वोल्टेज की रक्षा करता है
|
एनसीएम/एलएफपी संस्करण <2.7V
|
||
|
एलटीओ संस्करण <1.8V
|
|||
|
संतुलन पद्धति
|
पेटेंट (पेटेंट नं.: ZL 2019 1 1259513.3) संतुलित वास्तुकला फिट कैपेसिटर विधि, पूरे बैटरी पैक को एक ही समय में संतुलित किया जाता है।
स्वचालित संतुलन के लिए बैटरी पैक से कनेक्ट करें (डिफ़ॉल्ट). आप मैन्युअल रूप से संतुलन चालू या बंद करने के लिए एक स्विच जोड़ सकते हैं. |
||
|
संतुलन धारा
|
0.1V अंतर दबाव 1A संतुलित धारा,
|
||
|
अंतर दबाव संतुलित धारा के आनुपातिक है,
|
|||
|
अधिकतम अनुमत कार्य करंट 5.5A है
|
|||
|
वोल्टेज बराबरी की सटीकता
|
5mV (सामान्य मूल्य)
|
||
|
बाहरी बिजली आपूर्ति
|
कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है,
|
||
|
एसडीजेसेंट इक्वेलाइजेशन प्राप्त करने के लिए बैटरी के आंतरिक ऊर्जा हस्तांतरण पर भरोसा करना।
|
|||
| स्थिर कार्य करंट | 7mA, कुल स्ट्रिंग शक्ति खींचती है | ||
|
स्लीप स्टैंडबाय करंट
|
0.1mA ((सामान्य मान)
|
||
|
परिचालन तापमान
|
-20°C ~ +60°C
|
||
नोटःजैसा कि ऊपर दिए गए चित्र में दिखाया गया है,ऊर्जा विनिमय के कई सामान्य अंत हो सकते हैं ताकि संतुलन की दक्षता अधिक हो।दो मॉड्यूल के संयोजन में ऊर्जा विनिमय के केवल एक सामान्य अंत का उपयोग करना भी संभव है।.अन्य मुक्त पैर निलंबित हैं, और यह सबसे अच्छा हैप्रत्येक बोर्ड पर समान रूप से तारों की संख्या वितरित करने के लिए.यदि आपको अधिक तारों के लिए कैस्केड आरेख की आवश्यकता है, तो कृपया हमारी ऑनलाइन सेवा से संपर्क करें, धन्यवाद.
प्रश्न 1. हमने आपको क्यों चुना?
* हम आपको 10 से अधिक वर्षों के मजबूत तकनीकी समर्थन के साथ कुशल बिक्री के बाद सेवा प्रदान कर सकते हैं।
* उत्पादों ने एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन पारित किया है।
* हम आपको कारखाने की कीमत प्रदान कर सकते हैं, हमारे कारखाने और उत्पादन प्रक्रिया का दौरा करने के लिए आपका स्वागत है।
प्रश्न 2. आपकी उत्पाद श्रेणी (प्रकार) क्या है?
*हम मुख्य रूप से पावर बैटरी, ऊर्जा भंडारण बैटरी और उपभोक्ता बैटरी के क्षेत्र में बैटरी प्रबंधन प्रणाली करते हैं।
*मुख्य रूप से LFP, Li-ino और LTO बैटरी के लिए प्रयोग किया जाता है।
Q3: मुझे कैसे पता चलेगा कि मेरी बैटरी किस प्रकार की सामग्री और प्रकार की है?
*कृपया बैटरी शरीर को देखें, यदि आपकी बैटरी का सामान्य वोल्टेज 3.2V दिखाता है, तो बैटरी LiFePo4 है.
*यदि आपकी बैटरी का सामान्य वोल्टेज 3.6V या 3.7V दिखाता है, तो बैटरी ली-आयन या Lto बैटरी है।
Q4. क्या आपके पास न्यूनतम आदेश आवश्यकताएं हैं?
यह अनुकूलित किया जा सकता है? नमूने और बैचों के लिए नेतृत्व समय क्या है?
*हमारी न्यूनतम आदेश मात्रा 1 टुकड़ा है, ODM अनुकूलन उपलब्ध है।
* मौजूदा नमूनों की डिलीवरी 1~3 दिन, अनुकूलित नमूनों की डिलीवरी 3~10 दिन।
प्रश्न 5: यदि मैं इसका उपयोग नहीं कर सकता तो क्या होगा?
* नियमित उत्पादों में निर्देशात्मक वीडियो होते हैं, हम इंजीनियरों से ऑनलाइन वीडियो कॉल मार्गदर्शन का भी समर्थन कर सकते हैं।
प्रश्न 6. आपके भुगतान की शर्तें क्या हैं?
*हम वायर ट्रांसफर और नकद भुगतान स्वीकार करते हैं, सभी बातचीत योग्य हैं। भुगतान विधिः वीजा, मास्टरकार्ड, टी/टी, पेपैल, एप्पल_पे, गुगल_पे, जीसी_रियल_टाइम_बैंक_ट्रान्सफर, आरएमबी
प्रश्न 7. आप गुणवत्ता की गारंटी कैसे देते हैं?
* हमारे सभी उत्पादों को पेशेवर प्रयोगशाला 100% परीक्षण के साथ-साथ बार-बार उम्र बढ़ने के परीक्षणों के अधीन किया जाता है।
* एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन प्राप्त किया।
* 3 वर्ष की बिक्री के बाद वारंटी सेवा प्रदान करें। 3 वर्ष में प्रतिस्थापन के लिए निःशुल्क स्पेयर यूनिट।
प्रश्न 8. हमारी बैटरी के लिए उपयुक्त बीएमएस कैसे चुनें?
*आपकी बैटरी के अनुरूप वोल्टेज और करंट के आधार पर, आप हमारी ग्राहक सेवा से परामर्श कर सकते हैं और हम आपको सबसे उपयुक्त बैटरी प्रबंधन प्रणाली से लैस प्रदान करेंगे।
प्रश्न 9. मैं आपसे कैसे संपर्क कर सकता हूँ?
*हमारे पास 7x24 घंटे ऑनलाइन सेवा है, कृपया हमें ऑनलाइन संदेश छोड़ दें।
*आप हमसे ईमेल, व्हाट्सएप, वीचैट आदि के माध्यम से भी संपर्क कर सकते हैं।
|
