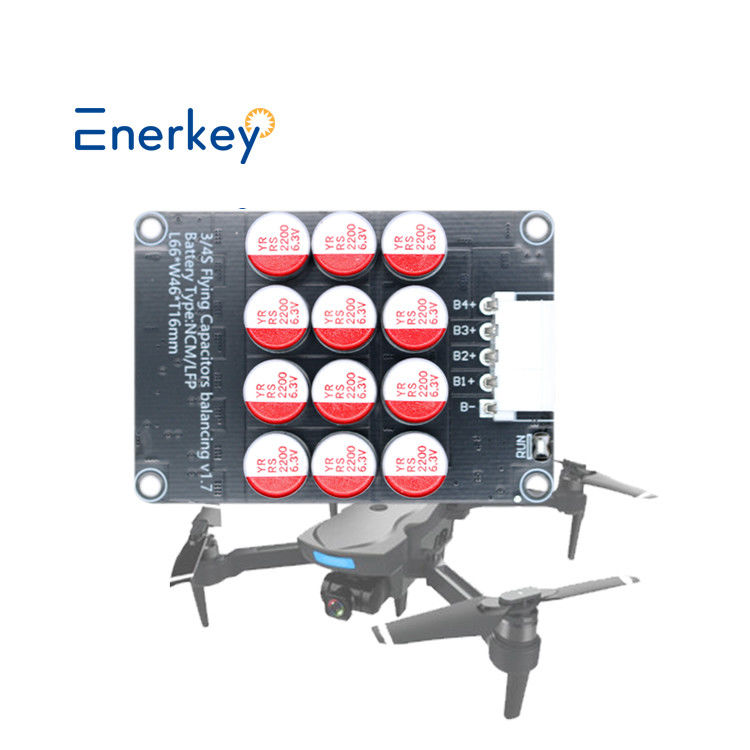

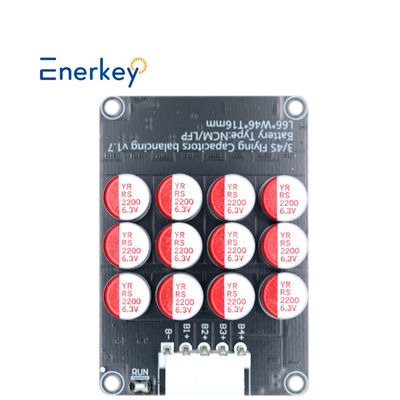

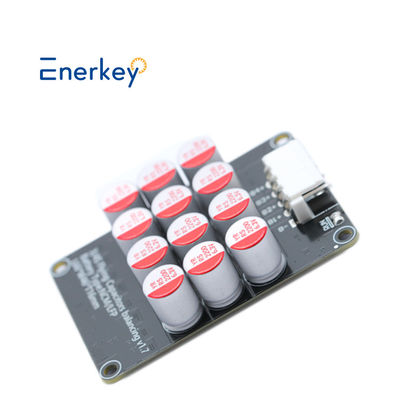

लिथियम आयन/लाइफपो4/लिपो कैपेसिटिव बीएमएस बैलेंसर बोर्ड

संतुलन प्रारंभ वोल्टेजः 1.8V-4.2V
संतुलन समाप्ति वोल्टेजः 2.9V (निम्न वोल्टेज नींद की स्थिति में)
अधिकतम संतुलन वर्तमानः पूरे समूह की सटीकता 0.1V1A; 0.5V3.5A; 1.0V5.5A (18awg 40CM केबल परीक्षण) है
4S निष्क्रिय धारा पूर्ण अवस्थाः (4.2v*4 सेल) 16.5V 15mA
8S निष्क्रिय धारा पूर्ण शक्ति स्थितिः (4.2v*7 सेल) 33.6V 14mA
कार्य वातावरण का तापमानः 0-60 डिग्री

एलटीओ 3एस-8एस कैपेसिटिव बीएमएस बैलेंसर बोर्ड
8S एलटीओ निष्क्रिय धारा पूर्ण अवस्थाः 2.8v*8 सेल) 33.6V 14Ma



क्या बाहरी बिजली की आपूर्ति की आवश्यकता हैः कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है, और बैटरी के आंतरिक ऊर्जा हस्तांतरण का उपयोग बैटरी के पूरे सेट को संतुलन में स्थानांतरित करने और पैक करने के लिए किया जाता है।



बैटरी सेल संतुलन का अर्थ है बैटरी पैक के भीतर विभिन्न कोशिकाओं के वोल्टेज मापदंडों और चार्ज की स्थिति (SOC) का स्तर। बैटरी पैक में आम तौर पर तीन, चार,या अधिक व्यक्तिगत कोशिकाएं.

इन कोशिकाओं को अलग-अलग दरों पर जलाया और चार्ज किया जाता है, जिसके परिणामस्वरूप विभिन्न प्रदर्शन विशेषताएं होती हैं।

तकनीकी मापदंड

एनरकेई बीएमएस एक्टिव बैलेंसर 5 ए 3 एस 4 एस 5 एस 6 एस 7 एस 8 एस 14 एस 16 एस 18 एस 19 एस 20 एस 21 एस एलएफपी एलटीओ ली-आयन लाइफपो4 बैलेंसर कैपेसिटर बैलेंसर
उत्पाद श्रृंखलाएँ	3S	4S	5S
उपयुक्त तार	3S	3-4S	4-5S
उत्पादआकार ((मिमी)	L66*W35*T16	L66*W46*T16	L69*W58*T16
बॉक्स के साथ वजन	0.12 किलो	0.13 किलो	0.15 किलो
बैटरी प्रकार	एनसीएम/एलएफपी	एनसीएम/एलएफपी	एनसीएम/एलएफपी/एलटीओ
उपयुक्त क्षमता	30ah-300ah
संतुलित कैस्केडिंग	बैटरी पैक के लिए संतुलित कैस्केडिंग का समर्थन करें, उदाहरण के लिए यह 11S, 24S, 36S, 48S के लिए कैस्केडिंग कर सकता है.... और इसी तरह
एकल सेल वोल्टेज संग्रह सीमा	एनसीएम/एलएफपी संस्करणः 2.7V-4.2V
	एलटीओ संस्करणः 1.8-4.2V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	एनसीएम/एलएफपी संस्करण <2.7V
	एलटीओ संस्करण <1.8V
संतुलन पद्धति	पेटेंट (पेटेंट नं.: ZL 2019 1 1259513.3) संतुलित वास्तुकला फिट कैपेसिटर विधि, पूरे बैटरी पैक को एक ही समय में संतुलित किया जाता है। स्वचालित संतुलन के लिए बैटरी पैक से कनेक्ट करें (डिफ़ॉल्ट). आप मैन्युअल रूप से संतुलन चालू या बंद करने के लिए एक स्विच जोड़ सकते हैं.
संतुलन धारा	0.1V अंतर दबाव 1A संतुलित धारा,
	अंतर दबाव संतुलित धारा के आनुपातिक है,
	अधिकतम अनुमत कार्य करंट 5.5A है
वोल्टेज बराबरी की सटीकता	5mV (सामान्य मूल्य)
बाहरी बिजली आपूर्ति	कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है,
	एसडीजेसेंट इक्वेलाइजेशन प्राप्त करने के लिए बैटरी के आंतरिक ऊर्जा हस्तांतरण पर भरोसा करना।
स्थिर कार्य करंट	7mA, कुल स्ट्रिंग शक्ति खींचती है
स्लीप स्टैंडबाय करंट	0.1mA ((सामान्य मान)
परिचालन तापमान	-20°C ~ +60°C

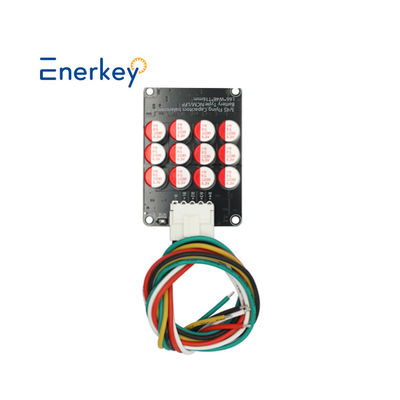

पैकिंग सूची

 तार कनेक्ट करें

एक एकल EK-C4S5A 3s और 4s स्ट्रिंग बैटरी पैक के उपयोग का समर्थन करता है। वायरिंग विधि निम्नानुसार हैः

EK-C4S5A कैस्केडिंग बैटरी पैक का समर्थन करता है। फॉक्स उदाहरण, 4s कैस्केडिंग से 7s के 2pcs, नीचे चित्र देखेंः

नोटःजैसा कि ऊपर दिए गए चित्र में दिखाया गया है,ऊर्जा विनिमय के कई सामान्य अंत हो सकते हैं ताकि संतुलन की दक्षता अधिक हो।दो मॉड्यूल के संयोजन में ऊर्जा विनिमय के केवल एक सामान्य अंत का उपयोग करना भी संभव है।.अन्य मुक्त पैर निलंबित हैं, और यह सबसे अच्छा हैप्रत्येक बोर्ड पर समान रूप से तारों की संख्या वितरित करने के लिए.यदि आपको अधिक तारों के लिए कैस्केड आरेख की आवश्यकता है, तो कृपया हमारी ऑनलाइन सेवा से संपर्क करें, धन्यवाद.

 अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1. हमने आपको क्यों चुना?

* हम आपको 10 से अधिक वर्षों के मजबूत तकनीकी समर्थन के साथ कुशल बिक्री के बाद सेवा प्रदान कर सकते हैं।

* उत्पादों ने एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन पारित किया है।

* हम आपको कारखाने की कीमत प्रदान कर सकते हैं, हमारे कारखाने और उत्पादन प्रक्रिया का दौरा करने के लिए आपका स्वागत है।

प्रश्न 2. आपकी उत्पाद श्रेणी (प्रकार) क्या है?

*हम मुख्य रूप से पावर बैटरी, ऊर्जा भंडारण बैटरी और उपभोक्ता बैटरी के क्षेत्र में बैटरी प्रबंधन प्रणाली करते हैं।

*मुख्य रूप से LFP, Li-ino और LTO बैटरी के लिए प्रयोग किया जाता है।

Q3: मुझे कैसे पता चलेगा कि मेरी बैटरी किस प्रकार की सामग्री और प्रकार की है?

*कृपया बैटरी शरीर को देखें, यदि आपकी बैटरी का सामान्य वोल्टेज 3.2V दिखाता है, तो बैटरी LiFePo4 है.

*यदि आपकी बैटरी का सामान्य वोल्टेज 3.6V या 3.7V दिखाता है, तो बैटरी ली-आयन या Lto बैटरी है।

Q4. क्या आपके पास न्यूनतम आदेश आवश्यकताएं हैं?

यह अनुकूलित किया जा सकता है? नमूने और बैचों के लिए नेतृत्व समय क्या है?

*हमारी न्यूनतम आदेश मात्रा 1 टुकड़ा है, ODM अनुकूलन उपलब्ध है।

* मौजूदा नमूनों की डिलीवरी 1~3 दिन, अनुकूलित नमूनों की डिलीवरी 3~10 दिन।

प्रश्न 5: यदि मैं इसका उपयोग नहीं कर सकता तो क्या होगा?

* नियमित उत्पादों में निर्देशात्मक वीडियो होते हैं, हम इंजीनियरों से ऑनलाइन वीडियो कॉल मार्गदर्शन का भी समर्थन कर सकते हैं।

प्रश्न 6. आपके भुगतान की शर्तें क्या हैं?

*हम वायर ट्रांसफर और नकद भुगतान स्वीकार करते हैं, सभी बातचीत योग्य हैं। भुगतान विधिः वीजा, मास्टरकार्ड, टी/टी, पेपैल, एप्पल_पे, गुगल_पे, जीसी_रियल_टाइम_बैंक_ट्रान्सफर, आरएमबी

प्रश्न 7. आप गुणवत्ता की गारंटी कैसे देते हैं?

* हमारे सभी उत्पादों को पेशेवर प्रयोगशाला 100% परीक्षण के साथ-साथ बार-बार उम्र बढ़ने के परीक्षणों के अधीन किया जाता है।

* एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन प्राप्त किया।

* 3 वर्ष की बिक्री के बाद वारंटी सेवा प्रदान करें। 3 वर्ष में प्रतिस्थापन के लिए निःशुल्क स्पेयर यूनिट।

प्रश्न 8. हमारी बैटरी के लिए उपयुक्त बीएमएस कैसे चुनें?

*आपकी बैटरी के अनुरूप वोल्टेज और करंट के आधार पर, आप हमारी ग्राहक सेवा से परामर्श कर सकते हैं और हम आपको सबसे उपयुक्त बैटरी प्रबंधन प्रणाली से लैस प्रदान करेंगे।
