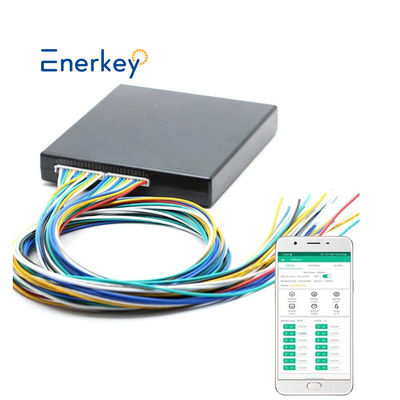

क्षमता ऊर्जा हस्तांतरण संतुलन बोर्ड (उच्च परिशुद्धता 1mv, बिंदु से बिंदु ऊर्जा हस्तांतरण संतुलन)



ब्लू ब्लूटूथ स्थिति संकेतकः हमेशा चालू, ब्लूटूथ लिंक सफल है; फ्लैशिंग, ब्लूटूथ लिंक डिस्कनेक्ट है.

उन्नत सक्रिय संतुलन का अर्थ है कि बैटरी के ऊपरी संतुलन को स्थापित करने के लिए ऊर्जा हस्तांतरण की आवश्यकता नहीं है।सबसे अच्छा काम करने की स्थिति बैटरी के पूर्ण वोल्टेज रेंज में वोल्टेज संतुलन की मरम्मत करने के लिए है,

जबकि पीछे की ओर निष्क्रिय डिस्चार्ज संतुलन को शीर्ष जोड़ी डिस्चार्ज संरेखण और संतुलन करने के लिए शीर्ष संतुलन स्थापित करने की आवश्यकता है। दो संतुलन के कामकाजी सिद्धांत अलग हैं,और सिस्टम सेटिंग्स भी अलग हैं.





तकनीकी मापदंड

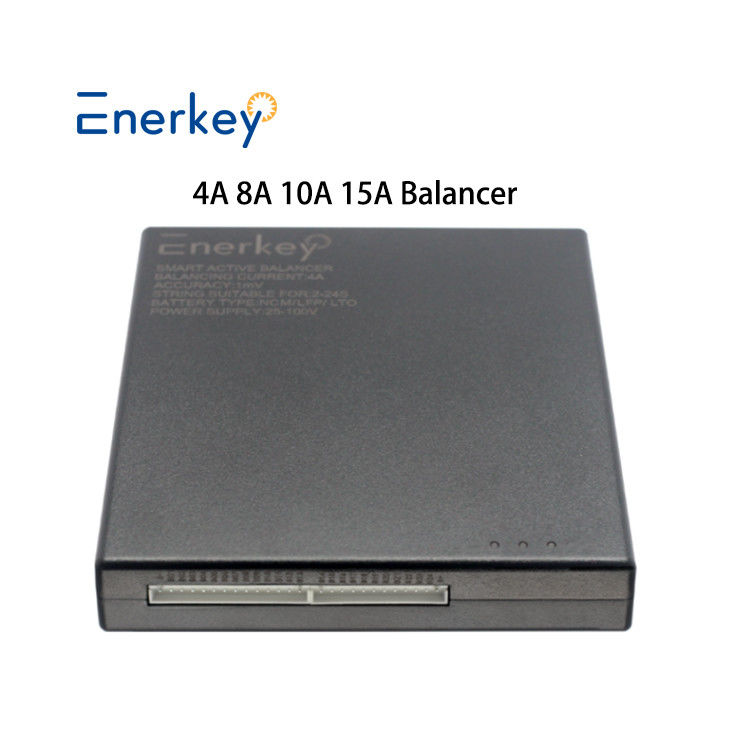

उत्पाद मॉडल	4A स्मार्ट एक्टिव बैलेंसर 2-24 के लिए (EK-24S4EB)
समर्थित बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ ((ली-आयन/लाइफपो4/एलटीओ)
एकल सेल वोल्टेज संग्रह सीमा	1.5V~4.5V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	APP को अनुकूलित किया जा सकता है सेटिंग्सः1.5-4.2V
संतुलन पद्धति	समय विभाजन एकल चैनल हस्तांतरण, बिंदु से बिंदु तक ऊर्जा हस्तांतरण
रिवर्स सुरक्षा	पता लगाने/सुरक्षा पर अव्यवस्था शक्ति का समर्थन करें
संतुलन धारा	एपीपी अनुकूलित किया जा सकता है सेटिंग्सः 1A~4A
क्या बाहरी बिजली की आपूर्ति की आवश्यकता है	जब कुल बैटरी सिस्टम वोल्टेज 25V से कम हो, एक बाहरी बूस्टर मॉड्यूल या एक बाहरी बिजली की आपूर्ति की आवश्यकता है।
वोल्टेज बराबरी की सटीकता	एपीपी को अनुकूलित किया जा सकता है सेटिंग्स:1mV(TYP)
तारों का कैस्केडिंग	समर्थन
बिजली की विफलता का पता लगाने का कार्य	समर्थन
गलत तार सुरक्षा कार्य	समर्थन
दोष अलार्म समारोह	समर्थन
बज़र	एपीपी अनुकूलित किया जा सकता है सेटिंग्स
शक्ति अपव्यय	संतुलन पर≈1W,संतुलन को रोकें≈0.5W
परिचालन तापमान	-20°C ~ +55°C
आवेदन	छोटे उपकरण, इलेक्ट्रिक खिलौने, इलेक्ट्रिक बैलेंस कार/बाइक, बाहरी बिजली आपूर्ति

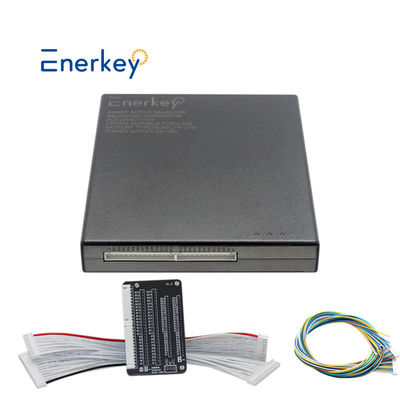

पैकिंग सूची







 उपयोग मैनुअल

वायरिंग आरेख

जब 24 से कम स्ट्रिंग सेल के साथ बैटरी पैक के लिए इस्तेमाल किया जाता है, तो खाली पिन निलंबित है।

जब 25V से कम कुल वोल्टेज वाले बैटरी पैक के लिए उपयोग किया जाता है, तो एक बाहरी सीसी बिजली की आपूर्ति की आवश्यकता होती है

EK-24S4EB कैस्केडिंग उपयोग का समर्थन करता है, और प्रत्येक दो समकक्षों के बीच कम से कम एक बैटरी "ऊर्जा विनिमय का सामान्य अंत" है।निम्नलिखित केबलों को स्थापित करने और कनेक्ट करने के तरीके का वर्णन करने के लिए एक उदाहरण के रूप में 32S का उपयोग करता है:

नोटिसः
1.जब कैस्केड में उपयोग किया जाता है, तो हर दो समानांतरकों के बीच कम से कम एक "ऊर्जा विनिमय सामान्य अंत" होता है। वेल्डिंग करते समय, कृपया ध्यान दें कि यहां कनेक्शन सही है या नहीं।

2.कैस्केड उपयोग के दौरान, कृपया जांचें कि क्या वायरिंग गलत है.यदि इसे कनेक्शन के बाद उपयोग नहीं किया जा सकता है, तो कृपया संबंधित कैस्केड आरेख से परामर्श करने के लिए बिक्री के बाद के कर्मचारियों से संपर्क करें.
