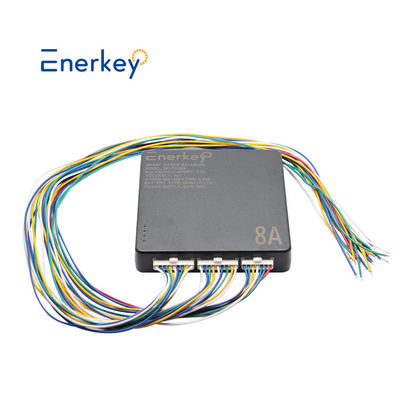

स्मार्ट एक्टिव बैलेंसर इक्वालाइजर 24s 12-72वोल्ट 8A अधिकतम - एनएमसी/एलएफपी - लिथियम बैटरी पैक के लिए



100 एएच क्षमता बैटरी पैक पूरी तरह से चार्ज और संतुलित होने के बाद 1 एमवी से कम तक पहुंच सकता है। क्षमता जितनी कम होगी, प्रभाव उतना ही बेहतर होगा।



यह सक्रिय इक्वेलाइजर एक ट्रांसफार्मर पुश-ट्रॉल रेक्टिफिकेशन फीडबैक प्रकार है। इक्वेलाइजिंग करंट एक निश्चित आकार का नहीं है, रेंज 1A-8A है।वोल्टेज अंतर का आकार बराबरी करंट का आकार निर्धारित करता है.

कोई आवश्यकता नहीं है के लिए वोल्टेज अंतर और कोई बाहरी बिजली की आपूर्ति शुरू करने के लिए, और संतुलन शुरू हो जाएगा के बाद लाइन जुड़ा हुआ है।सभी कोशिकाएं समकालिक रूप से संतुलित हैं,

अंतर वोल्टेज वाली कोशिकाएं आसन्न हों या न हों, इस ट्रांसफार्मर संतुलनकर्ता की गति सामान्य 8A समानांतर बोर्ड की तुलना में 8 गुना बढ़ जाती है।





तकनीकी मापदंड

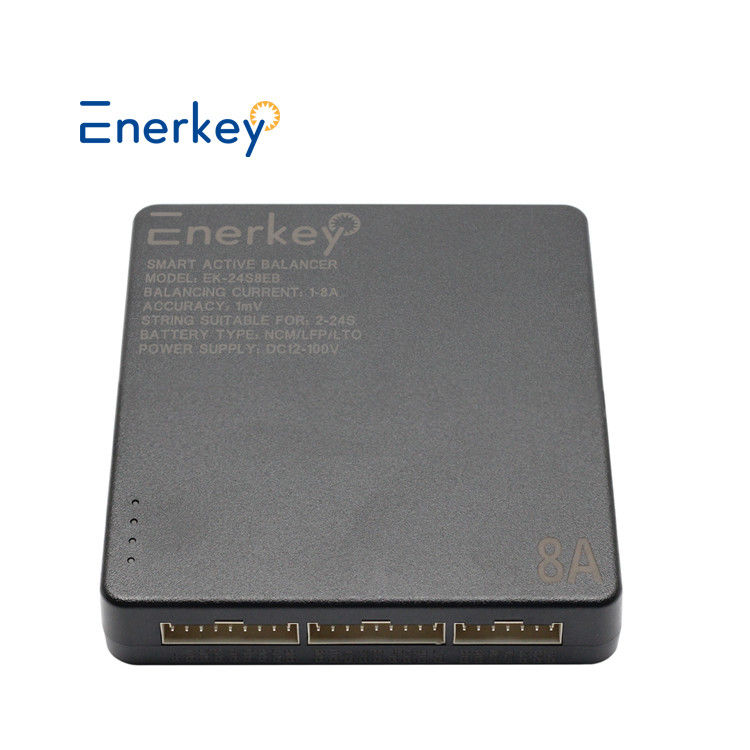

उत्पाद मॉडल	2-24 के लिए 8A स्मार्ट एक्टिव बैलेंसर (EK-24S8EB)
समर्थित बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ ((ली-आयन/लाइफपो4/एलटीओ)
एकल सेल वोल्टेज संग्रह सीमा	1.5V~4.5V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	APP को अनुकूलित किया जा सकता है सेटिंग्सः1.5-4.2V
संतुलन पद्धति	समय विभाजन एकल चैनल हस्तांतरण, बिंदु से बिंदु तक ऊर्जा हस्तांतरण
रिवर्स सुरक्षा	पता लगाने/सुरक्षा पर अव्यवस्था शक्ति का समर्थन करें
संतुलन धारा	एपीपी अनुकूलित किया जा सकता है सेटिंग्सः 1A ~ 8A
क्या बाहरी बिजली की आपूर्ति की आवश्यकता है	बैटरी संचालित ((सटीकता:3mV) डीसी बिजली आपूर्ति ((सटीकता:1mV)
बाहरी बिजली आपूर्ति	डीसी १२-१२० वी
वोल्टेज बराबरी की सटीकता	एपीपी को अनुकूलित किया जा सकता है सेटिंग्स:1mV(TYP)
बिजली की विफलता का पता लगाने का कार्य	समर्थन
गलत तार सुरक्षा कार्य	समर्थन
दोष अलार्म समारोह	समर्थन
बज़र	एपीपी अनुकूलित किया जा सकता है सेटिंग्स
शक्ति अपव्यय	संतुलन पर≈1W,संतुलन को रोकें≈0.5W
परिचालन तापमान	-20°C ~ +55°C
आवेदन	इलेक्ट्रिक बैलेंस कार/साइकिल, बाहरी बिजली आपूर्ति

सूचक प्रकाश परिभाषा

हरे रंग का ️ बिजली की आपूर्ति की स्थिति सूचक प्रकाश

हमेशा चालूः बिजली की आपूर्ति अच्छी है

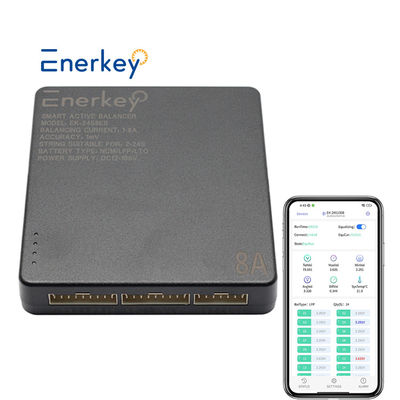

नीला ️ ब्लूटूथ स्थिति संकेतक प्रकाश

हमेशा चालूः सफलतापूर्वक जुड़ा हुआ

फ्लैशः डिस्कनेक्ट करें



पीला ️ कार्य स्थिति सूचक प्रकाश

हमेशा चालू: बराबरी समाप्त हो गई है

फ्लैशः कार्यरत इक्वालाइज़र



लाल ️ खराबी की स्थिति सूचक प्रकाश

हमेशा चालूः बैटरी कोशिकाओं की संख्या सेटिंग से मेल नहीं खाती

फ्लैशः इक्वेलाइजर लाइन का प्रतिरोध अत्यधिक है

पैकिंग सूची

 उपयोग मैनुअल

वायरिंग आरेख

बैटरी पावर या डीसी एडाप्टर पावर सप्लाई का उपयोग, इसकी वायरिंग विधि समान है, केवल निम्नलिखित दो अंतरः
1 बैटरी बिजली आपूर्ति समर्थन 4S-24S, वोल्टेज संतुलन सटीकता ±3mV;
2 DC एडाप्टर पावर सप्लाई समर्थन 2S-24S, वोल्टेज संतुलन सटीकता ±1mV. निम्नलिखित चित्र 24S बैटरी पैक स्थापित करने और कनेक्ट करने के लिए कैसे दिखाता हैः

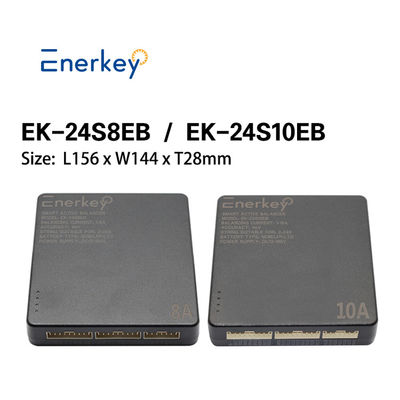

EK-24S10EB कैस्केडिंग उपयोग का समर्थन करता है, और हर दो समकक्षों के बीच कम से कम एक बैटरी "ऊर्जा विनिमय का सामान्य अंत" है।निम्नलिखित केबलों को स्थापित करने और कनेक्ट करने के तरीके का वर्णन करने के लिए एक उदाहरण के रूप में 36S का उपयोग करता है:

नोटिसः
1.जब कैस्केड में उपयोग किया जाता है, तो हर दो समानांतरकों के बीच कम से कम एक "ऊर्जा विनिमय सामान्य अंत" होता है। वेल्डिंग करते समय, कृपया ध्यान दें कि क्या यहां कनेक्शन सही है।

2.कैस्केडिंग उपयोग के दौरान, कृपया जांचें कि क्या वायरिंग गलत है.यदि इसे कनेक्शन के बाद उपयोग नहीं किया जा सकता है, तो कृपया संबंधित कैस्केडिंग आरेख से परामर्श करने के लिए बिक्री के बाद के कर्मचारियों से संपर्क करें।
