यह सक्रिय समकक्ष एक ट्रांसफार्मर पुश-ट्रॉल रेक्टिफिकेशन फीडबैक प्रकार, वास्तविक समय, गतिशील, सिंक्रोनस और ऊर्जा हस्तांतरण प्रकार है।



विनिर्देशः

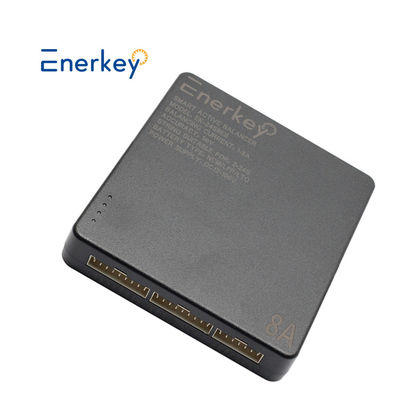

आइटम प्रकारःस्मार्ट एक्टिव बैलेंसर
लागू बैटरी प्रकार: तृतीयक लिथियम, लिथियम लोहा
अनुकूलन योग्य बैटरी स्ट्रिंग संख्याः 2-24 स्ट्रिंग
न्यूनतम संतुलन वोल्टेजः 30mV
अधिकतम बराबरी करंटः 8A
मजबूर संतुलन समयः 60 मिनट

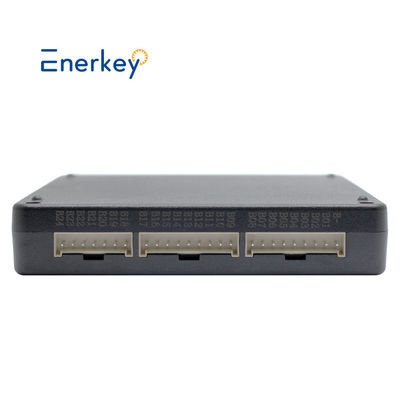

केबल इंटरफ़ेसः 3.81 इंटरफ़ेस
निम्न वोल्टेज स्वचालित बंदः 2.7V (2.5V) / स्ट्रिंग
संतुलन विधि: समानांतर ऊर्जा हस्तांतरण विधि
स्टैंडबाय लोड पावर खपतः बैटरी बैलेंस पावर खपत स्टार्टअप के बादः 80mA (वोल्टेज अंतर = 10mV)
स्वचालित स्टार्ट ट्रिगर वोल्टेजः +70mV
स्वतः प्रारंभ बंद वोल्टेजः +20mV



लागू कक्षः

लिथियम आयरन फॉस्फेट (3.2V), तृतीयक लिथियम (3.7V), लिथियम टाइटनेट। लिथियम टाइटनेट बैटरी का उपयोग करते समय, कृपया खरीद करते समय ध्यान दें।





तकनीकी मापदंड

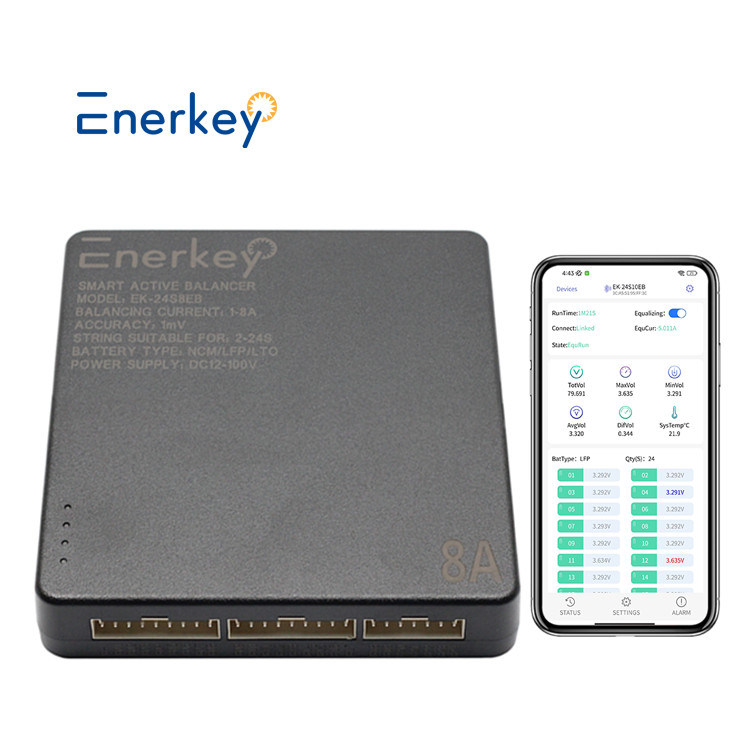

उत्पाद मॉडल	2-24 के लिए 8A स्मार्ट एक्टिव बैलेंसर (EK-24S8EB)
समर्थित बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ ((ली-आयन/लाइफपो4/एलटीओ)
एकल सेल वोल्टेज संग्रह सीमा	1.5V~4.5V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	APP को अनुकूलित किया जा सकता है सेटिंग्सः1.5-4.2V
संतुलन पद्धति	समय विभाजन एकल चैनल हस्तांतरण, बिंदु से बिंदु तक ऊर्जा हस्तांतरण
रिवर्स सुरक्षा	पता लगाने/सुरक्षा पर अव्यवस्था शक्ति का समर्थन करें
संतुलन धारा	एपीपी अनुकूलित किया जा सकता है सेटिंग्सः 1A ~ 8A
क्या बाहरी बिजली की आपूर्ति की आवश्यकता है	बैटरी संचालित ((सटीकता:3mV) डीसी बिजली आपूर्ति ((सटीकता:1mV)
बाहरी बिजली आपूर्ति	डीसी १२-१२० वी
वोल्टेज बराबरी की सटीकता	एपीपी को अनुकूलित किया जा सकता है सेटिंग्स:1mV(TYP)
बिजली की विफलता का पता लगाने का कार्य	समर्थन
गलत तार सुरक्षा कार्य	समर्थन
दोष अलार्म समारोह	समर्थन
बज़र	एपीपी अनुकूलित किया जा सकता है सेटिंग्स
शक्ति अपव्यय	संतुलन पर≈1W,संतुलन को रोकें≈0.5W
परिचालन तापमान	-20°C ~ +55°C
आवेदन	बेस स्टेशन का बैकअप पावर सप्लाई,सोलर पावर स्टेशन

सूचक प्रकाश परिभाषा

हरे रंग का ️ बिजली की आपूर्ति की स्थिति सूचक प्रकाश

हमेशा चालूः बिजली की आपूर्ति अच्छी है



नीला ️ ब्लूटूथ स्थिति संकेतक प्रकाश

हमेशा चालूः सफलतापूर्वक जुड़ा हुआ

फ्लैशः डिस्कनेक्ट करें



पीला ️ कार्य स्थिति सूचक प्रकाश

हमेशा चालू: बराबरी समाप्त हो गई है

फ्लैशः कार्यरत इक्वालाइज़र



लाल ️ खराबी की स्थिति सूचक प्रकाश

हमेशा चालूः बैटरी कोशिकाओं की संख्या सेटिंग से मेल नहीं खाती

फ्लैशः इक्वेलाइजर लाइन का प्रतिरोध अत्यधिक है

पैकिंग सूची

 उपयोग मैनुअल

वायरिंग आरेख

बैटरी पावर या डीसी एडाप्टर पावर सप्लाई का उपयोग, इसकी वायरिंग विधि समान है, केवल निम्नलिखित दो अंतरः
1 बैटरी बिजली आपूर्ति समर्थन 4S-24S, वोल्टेज संतुलन सटीकता ±3mV;
2 डीसी एडाप्टर बिजली की आपूर्ति समर्थन 2S-24S, वोल्टेज संतुलन सटीकता ±1mV. निम्नलिखित चित्र 24S बैटरी पैक स्थापित करने और कनेक्ट करने के लिए कैसे दिखाता हैः

EK-24S10EB कैस्केडिंग उपयोग का समर्थन करता है, और हर दो समकक्षों के बीच कम से कम एक बैटरी "ऊर्जा विनिमय का सामान्य अंत" है।निम्नलिखित केबलों को स्थापित करने और कनेक्ट करने के तरीके का वर्णन करने के लिए एक उदाहरण के रूप में 36S का उपयोग करता है:
