संतुलन धारा स्थिर नहीं है, वोल्टेज अंतर जितना बड़ा होगा, संतुलन धारा उतनी ही बड़ी होगी। यदि 0.2V वोल्टेज अंतर है, तो यह 2.4A संतुलन धारा हो सकती है।संतुलन धारा का कोई निश्चित मूल्य नहीं है सभी बैटरी समकालिक रूप से संतुलित होती हैं, न कि केवल आसन्न रूप से संतुलित होती हैं।

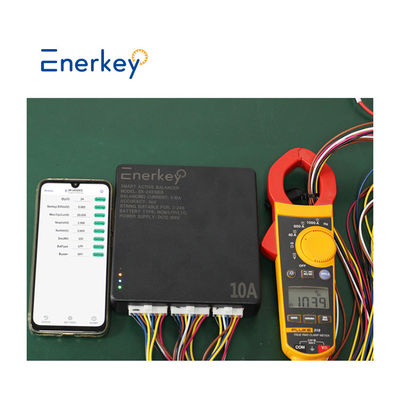

संतुलन करंट एक क्लैंप-ऑन डीसी मीटर के साथ संतुलन तारों पर मापा जा सकता है। वर्तमान में, 17S, 20S, 24S संतुलन बोर्ड, कोई स्टार्ट वोल्टेज अंतर आवश्यकता नहीं है,संतुलन प्राप्त किया जा सकता है जब कनेक्ट

BMS/सुरक्षा बोर्ड के रूप में इस्तेमाल नहीं किया जा सकता. यह केवल संतुलन समारोह है. दैनिक डिबगिंग के लिए इस्तेमाल नहीं किया जा सकता.

बैटरी के लिए सूटः लिथियम आयन, लिपो, लाइफपो4, लिथियम मैंगनीज ऑक्साइड (यदि आप एलटीओ के लिए उपयोग करना चाहते हैं, तो अनुकूलित के लिए हमसे संपर्क करें)



काम करने का तरीका:

ट्रांसफार्मर पुश-ट्रल रेक्टिफायर फीडबैक प्रकार, ऊर्जा हस्तांतरण।

सभी बैटरी एक साथ संतुलन में भाग लेते हैं

उच्च वोल्टेज डिस्चार्ज कर रहा है, कम वोल्टेज चार्ज कर रहा है. प्रारंभ स्थिति





पहली बार उपयोग करते समय, पहले 4 श्रृंखला के वोल्टेज 12V से अधिक होने की आवश्यकता है (LTO को 5 श्रृंखला की आवश्यकता है), और कोई वोल्टेज अंतर आवश्यकता नहीं है

नींद के पश्चात प्रारंभ की शर्तें हैंः चार्ज या डिस्चार्ज (निद्रा कार्य को रद्द किया जा सकता है)

सुरक्षा बोर्ड के साथ साथ इस्तेमाल किया जा सकता है. लेकिन इसके वायरिंग सुरक्षा बोर्ड के साथ संबंध नहीं है

संतुलन कार्य को मजबूत बनाने के लिए समानांतर में उपयोग कर सकते हैं

32S, 36S, 40S, 48S 60S, 120S... और इतने पर जैसे उच्च श्रृंखला के लिए कैस्केड में उपयोग कर सकते हैं



तकनीकी मापदंड

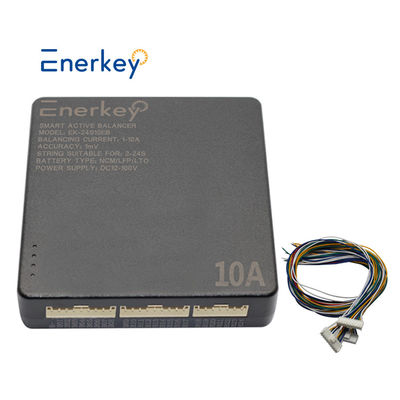

उत्पाद मॉडल	2-24 के लिए 10A स्मार्ट एक्टिव बैलेंसर (EK-24S10EB)
समर्थित बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ ((ली-आयन/लाइफपो4/एलटीओ)
एकल सेल वोल्टेज संग्रह सीमा	1.5V~4.5V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	APP को अनुकूलित किया जा सकता है सेटिंग्सः1.5-4.2V
संतुलन पद्धति	समय विभाजन एकल चैनल हस्तांतरण, बिंदु से बिंदु तक ऊर्जा हस्तांतरण
रिवर्स सुरक्षा	पता लगाने/सुरक्षा पर अव्यवस्था शक्ति का समर्थन करें
संतुलन धारा	एपीपी अनुकूलित किया जा सकता है सेटिंग्सः 1A ~ 10A
क्या बाहरी बिजली की आपूर्ति की आवश्यकता है	बैटरी संचालित ((सटीकता:3mV) डीसी बिजली आपूर्ति ((सटीकता:1mV)
बाहरी बिजली आपूर्ति	डीसी १२-१२० वी
वोल्टेज बराबरी की सटीकता	एपीपी को अनुकूलित किया जा सकता है सेटिंग्स:1mV(TYP)
बिजली की विफलता का पता लगाने का कार्य	समर्थन
गलत तार सुरक्षा कार्य	समर्थन
दोष अलार्म समारोह	समर्थन
बज़र	एपीपी अनुकूलित किया जा सकता है सेटिंग्स
शक्ति अपव्यय	संतुलन पर≈1W,संतुलन को रोकें≈0.5W
परिचालन तापमान	-20°C ~ +55°C
आवेदन	बेस स्टेशन का बैकअप पावर सप्लाई,सोलर पावर स्टेशन

पैकिंग सूची

 उपयोग मैनुअल

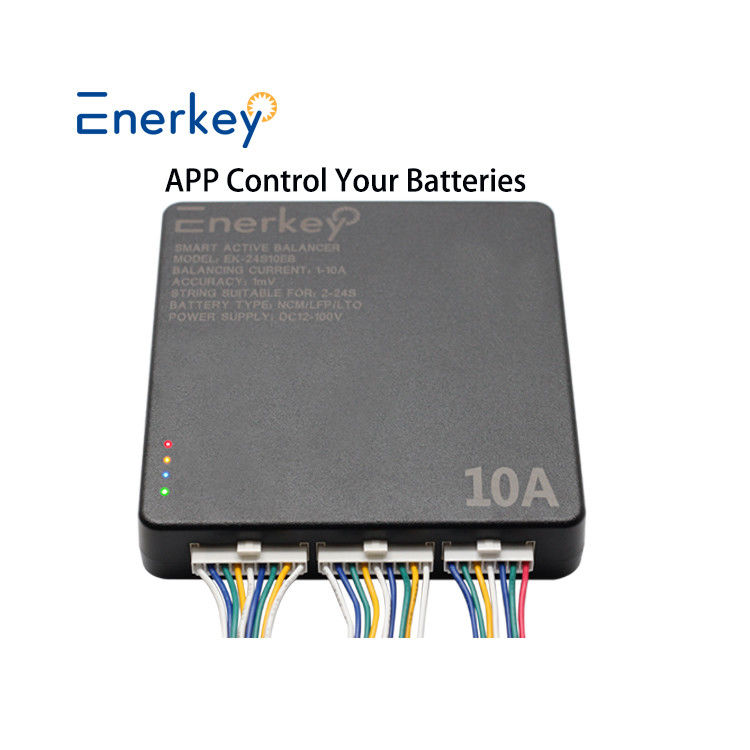

एपीपी की स्थापना और उपयोग

एपीपी कस्टम सेटिंग्सः 1-10 ए, निरंतर धारा और निरंतर वोल्टेज प्रौद्योगिकी के कारण, संतुलित धारा बैटरी दबाव अंतर से स्वतंत्र है।

ऐप का एंड्रॉयड और आईओएस संस्करण है। पासवर्डः "123456"

1) आईओएस उपयोगकर्ता ऐप डाउनलोड करेंः ऐप स्टोर में डाउनलोड करने के लिए "Enerkey" खोजें

2) एंड्रॉयड उपयोगकर्ता एपीपी डाउनलोड करेंः

3) अपनी बैटरी प्रकार और बैटरी स्ट्रिंग संख्या के अनुसार, APP में मापदंडों को बदलें

एपीपी में आप बैटरी पैक का कुल वोल्टेज, औसत वोल्टेज, अधिकतम वोल्टेज अंतर और प्रत्येक बैटरी का वोल्टेज और लाइन प्रतिरोध जानकारी देख सकते हैं।वहाँ भी संतुलन तापमान का पता लगाने के लिए एक अलार्म समारोह है, एमओएस तापमान, और वास्तविक समय में बैटरी पैक तापमान.

वायरिंग आरेख

बैटरी शक्ति या डीसी एडाप्टर बिजली की आपूर्ति का उपयोग, इसकी वायरिंग विधि समान है, केवल निम्नलिखित दो अंतरः
1 बैटरी बिजली आपूर्ति समर्थन 4S-24S, वोल्टेज संतुलन सटीकता ±3mV;
2 DC एडाप्टर पावर सप्लाई समर्थन 2S-24S, वोल्टेज संतुलन सटीकता ±1mV. निम्नलिखित चित्र 24S बैटरी पैक स्थापित करने और कनेक्ट करने के लिए कैसे दिखाता हैः

EK-24S10EB कैस्केडिंग उपयोग का समर्थन करता है, और प्रत्येक दो समकक्षों के बीच कम से कम एक बैटरी "ऊर्जा विनिमय का सामान्य अंत" है।निम्नलिखित केबलों को स्थापित करने और कनेक्ट करने के तरीके का वर्णन करने के लिए एक उदाहरण के रूप में 36S का उपयोग करता है:

नोटिसः
1.जब कैस्केड में उपयोग किया जाता है, तो हर दो समानांतरकों के बीच कम से कम एक "ऊर्जा विनिमय सामान्य अंत" होता है। वेल्डिंग करते समय, कृपया ध्यान दें कि यहां कनेक्शन सही है या नहीं।

2.कैस्केड उपयोग के दौरान, कृपया जांचें कि क्या वायरिंग गलत है.यदि इसे कनेक्शन के बाद उपयोग नहीं किया जा सकता है, तो कृपया संबंधित कैस्केड आरेख से परामर्श करने के लिए बिक्री के बाद के कर्मचारियों से संपर्क करें.
