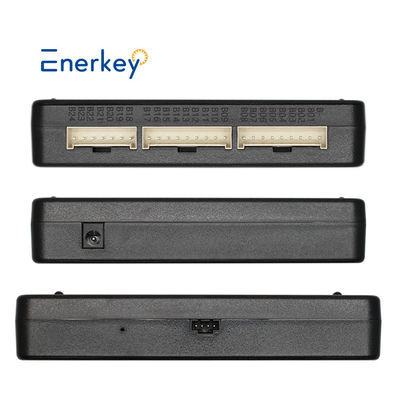

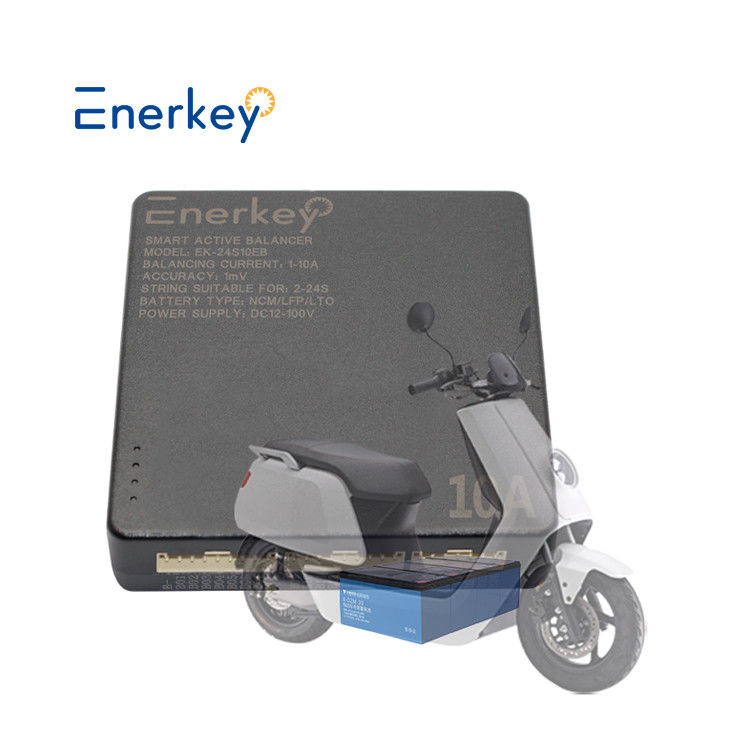

स्मार्ट एक्टिव बैलेंसर इक्वालाइजर 24s 12-72वोल्ट 10A अधिकतम - एनएमसी/एलएफपी - लिथियम बैटरी पैक के लिए



100 एएच क्षमता बैटरी पैक पूरी तरह से चार्ज और संतुलित होने के बाद 5 एमवी से कम तक पहुंच सकता है। क्षमता जितनी कम होगी, प्रभाव उतना ही बेहतर होगा।



बैलेंसर की कार्य अवस्था का आकलन कैसे करें:

1. संतुलनकर्ता चालू होने के बाद, संतुलनकर्ता सूचक चमक जाएगा.

2एक क्लैंप-ऑन डीसी मीटर का उपयोग करके, आप प्रत्येक संतुलन तार पर संतुलन धारा को माप सकते हैं।

3 - प्रत्येक बैटरी श्रृंखला के वोल्टेज परिवर्तन और कुल वोल्टेज अंतर परिवर्तन को मापकर और तुलना करके यह निर्धारित किया जा सकता है कि क्या यह संतुलन में है।

4- चार्ज करने के बाद बैटरी के कुल वोल्टेज को मापकर हम यह आंक सकते हैं कि क्या इसे बढ़ाया गया है और सुधार किया गया है।

5- आप माप सकते हैं कि क्या प्रत्येक संतुलन तार के दोनों छोरों पर वोल्टेज की गिरावट है कि क्या संतुलन वर्तमान है।



• वायरिंग से पहले, कनेक्टर्स को हटा देना चाहिए.सभी तारों का अनुक्रम सही होना चाहिए.सभी तारों को सही जांचने के लिए मल्टीमीटर का उपयोग करें, फिर कनेक्टर को प्लग करें
• पहली बार उपयोग करने के लिए चार्जर का उपयोग करना चाहिए। चार्जर को चार्ज करते रहें जब तक संतुष्ट न हो जाए। समकक्ष और बीएमएस के बीच संबंध



तकनीकी मापदंड

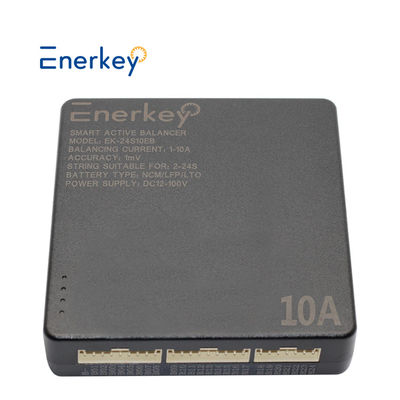

उत्पाद मॉडल	2-24 के लिए 10A स्मार्ट एक्टिव बैलेंसर (EK-24S10EB)
समर्थित बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ ((ली-आयन/लाइफपो4/एलटीओ)
एकल सेल वोल्टेज संग्रह सीमा	1.5V~4.5V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	APP को अनुकूलित किया जा सकता है सेटिंग्सः1.5-4.2V
संतुलन पद्धति	समय विभाजन एकल चैनल हस्तांतरण, बिंदु से बिंदु तक ऊर्जा हस्तांतरण
रिवर्स सुरक्षा	पता लगाने/सुरक्षा पर अव्यवस्था शक्ति का समर्थन करें
संतुलन धारा	एपीपी अनुकूलित किया जा सकता है सेटिंग्सः 1A ~ 10A
क्या बाहरी बिजली की आपूर्ति की आवश्यकता है	बैटरी संचालित ((सटीकता:3mV) डीसी बिजली आपूर्ति ((सटीकता:1mV)
बाहरी बिजली आपूर्ति	डीसी १२-१२० वी
वोल्टेज बराबरी की सटीकता	एपीपी को अनुकूलित किया जा सकता है सेटिंग्स:1mV(TYP)
बिजली की विफलता का पता लगाने का कार्य	समर्थन
गलत तार सुरक्षा कार्य	समर्थन
दोष अलार्म समारोह	समर्थन
बज़र	एपीपी अनुकूलित किया जा सकता है सेटिंग्स
शक्ति अपव्यय	संतुलन पर≈1W,संतुलन को रोकें≈0.5W
परिचालन तापमान	-20°C ~ +55°C
आवेदन	सौर ऊर्जा संयंत्र, छोटे उपकरण

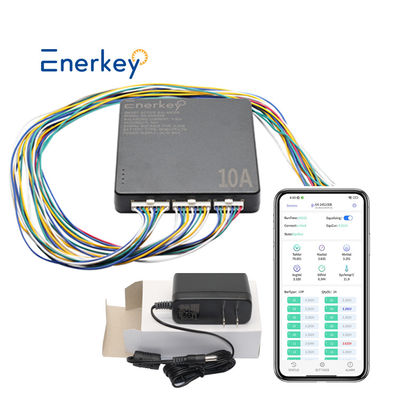

पैकिंग सूची

 उपयोग मैनुअल

एपीपी की स्थापना और उपयोग

एपीपी कस्टम सेटिंग्सः 1-10 ए, निरंतर धारा और निरंतर वोल्टेज प्रौद्योगिकी के कारण, संतुलित धारा बैटरी दबाव अंतर से स्वतंत्र है।

ऐप का एंड्रॉयड और आईओएस संस्करण है। पासवर्डः "123456"

1) आईओएस उपयोगकर्ता ऐप डाउनलोड करेंः ऐप स्टोर में डाउनलोड करने के लिए "Enerkey" खोजें

2) एंड्रॉयड उपयोगकर्ता एपीपी डाउनलोड करेंः

3) अपनी बैटरी प्रकार और बैटरी स्ट्रिंग संख्या के अनुसार, APP में मापदंडों को बदलें

एपीपी में आप बैटरी पैक का कुल वोल्टेज, औसत वोल्टेज, अधिकतम वोल्टेज अंतर और प्रत्येक बैटरी का वोल्टेज और लाइन प्रतिरोध जानकारी देख सकते हैं।वहाँ भी संतुलन तापमान का पता लगाने के लिए एक अलार्म समारोह है, एमओएस तापमान, और वास्तविक समय में बैटरी पैक तापमान.



वायरिंग आरेख

बैटरी पावर या डीसी एडाप्टर पावर सप्लाई का उपयोग, इसकी वायरिंग विधि समान है, केवल निम्नलिखित दो अंतरः
1 बैटरी बिजली आपूर्ति समर्थन 4S-24S, वोल्टेज संतुलन सटीकता ±3mV;
2 DC एडाप्टर पावर सप्लाई समर्थन 2S-24S, वोल्टेज संतुलन सटीकता ±1mV. निम्नलिखित चित्र 24S बैटरी पैक स्थापित करने और कनेक्ट करने के लिए कैसे दिखाता हैः

EK-24S10EB कैस्केडिंग उपयोग का समर्थन करता है, और हर दो समकक्षों के बीच कम से कम एक बैटरी "ऊर्जा विनिमय का सामान्य अंत" है।निम्नलिखित केबलों को स्थापित करने और कनेक्ट करने के तरीके का वर्णन करने के लिए एक उदाहरण के रूप में 36S का उपयोग करता है:

नोटिसः
1.जब कैस्केड में उपयोग किया जाता है, तो हर दो समानांतरकों के बीच कम से कम एक "ऊर्जा विनिमय सामान्य अंत" होता है। वेल्डिंग करते समय, कृपया ध्यान दें कि क्या यहां कनेक्शन सही है।

2.कैस्केडिंग उपयोग के दौरान, कृपया जांचें कि क्या वायरिंग गलत है.यदि इसे कनेक्शन के बाद उपयोग नहीं किया जा सकता है, तो कृपया संबंधित कैस्केडिंग आरेख से परामर्श करने के लिए बिक्री के बाद के कर्मचारियों से संपर्क करें।
