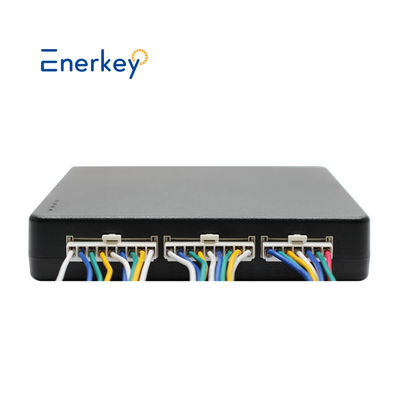

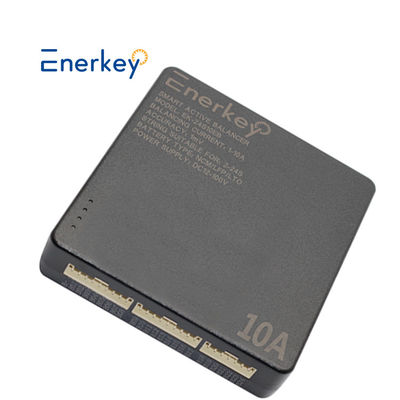

10A स्मार्ट एक्टिव बैलेंसर बैलेंसिंग सटीकता 1MV 12V 24V 36V 48V 72V Lifepo4 बैटरी बैलेंस बोर्ड इलेक्ट्रिक साइकिल



सुपरकंडेसिटर सक्रिय समानांतर सिद्धांत
सक्रिय समानांतर प्रौद्योगिकी का मूल सिद्धांत अल्ट्रा-पोल कंडेन्सर का उपयोग अस्थायी ऊर्जा भंडारण माध्यम के रूप में करना है।अल्ट्रा-पोल कैपेसिटर के लिए उच्चतम वोल्टेज के साथ बैटरी चार्ज, और फिर सबसे कम वोल्टेज के साथ बैटरी के लिए अल्ट्रा-पोल कैपेसिटर से ऊर्जा जारी. बराबर.



निरंतर धारा डीसी-डीसी तकनीक यह सुनिश्चित करती है कि बैटरी चार्ज या डिस्चार्ज हो या न हो, वर्तमान स्थिर हो। इस समानांतर समाधान के फायदे निम्नलिखित हैंः
1प्रत्येक बार जब ऊर्जा हस्तांतरित की जाती है, तो उच्चतम मुआवजा सबसे कम ले जाया जाता है, जो अमान्य चार्ज और डिस्चार्ज चक्रों से बचता है और बैटरी जीवन पर लगभग कोई प्रभाव नहीं पड़ता है।
2क्रॉस-फ्लो डीसी-डीसी तकनीक एक निरंतर समानांतर धारा सुनिश्चित करती है, और बैटरी के बीच छोटे वोल्टेज अंतर के कारण समानांतर क्षमता को प्रभावित नहीं करेगी।
3उच्च से निम्न तक बैटरी के समानांतर को पूरा करने के लिए केवल दो ऊर्जा हस्तांतरण प्रक्रियाएं आवश्यक होती हैं, और बैटरी के बीच की दूरी से समानांतर दक्षता प्रभावित नहीं होती है,जो बराबरी की दक्षता में काफी सुधार करता हैऔसत दक्षता 0.95 वर्ग लगभग 0 है।9.





संतुलन वर्तमानः

समानांतर करंट का कोई निश्चित आकार नहीं होता है, और बैटरी की प्रत्येक स्ट्रिंग के वोल्टेज अंतर से समानांतर करंट निर्धारित होता है।

जैसे-जैसे समानांतर प्रगति करता है, वोल्टेज अंतर भी बदलता है, और साथ ही समानांतर धारा भी।



सैद्धांतिक रूप से, अधिकतम संतुलन धारा निम्नलिखित नियमों का पालन करती है:

प्रत्येक 0.1V ड्रॉपआउट, अधिकतम समानांतर करंट 10A है



उदाहरण के लिए

4S Equalizer, यदि बैटरी का अधिकतम वोल्टेज अंतर 0.3V है, तो अधिकतम संतुलन वर्तमान जो मापा जा सकता है लगभग 4.5A है।
(0.3V/0.1V) *1.5A=4.5A

वास्तविक माप में, इस धारा को जरूरी नहीं कि इतनी सटीकता से मापा जाए।

क्योंकि सभी बैटरी संतुलन में हैं, अर्थात प्रत्येक लाइन पर धारा हो सकती है, और प्रत्येक धारा की दिशा भिन्न हो सकती है।

यह आंशिक रूप से वर्तमान को रद्द कर देगा।



तकनीकी मापदंड

उत्पाद मॉडल	2-24 के लिए 10A स्मार्ट एक्टिव बैलेंसर (EK-24S10EB)
समर्थित बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ ((ली-आयन/लाइफपो4/एलटीओ)
एकल सेल वोल्टेज संग्रह सीमा	1.5V~4.5V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	APP को अनुकूलित किया जा सकता है सेटिंग्सः1.5-4.2V
संतुलन पद्धति	समय विभाजन एकल चैनल हस्तांतरण, बिंदु से बिंदु तक ऊर्जा हस्तांतरण
रिवर्स सुरक्षा	पता लगाने/सुरक्षा पर अव्यवस्था शक्ति का समर्थन करें
संतुलन धारा	एपीपी अनुकूलित किया जा सकता है सेटिंग्सः 1A ~ 10A
क्या बाहरी बिजली की आपूर्ति की आवश्यकता है	बैटरी संचालित ((सटीकता:3mV) डीसी बिजली आपूर्ति ((सटीकता:1mV)
बाहरी बिजली आपूर्ति	डीसी १२-१२० वी
वोल्टेज बराबरी की सटीकता	एपीपी को अनुकूलित किया जा सकता है सेटिंग्स:1mV(TYP)
बिजली की विफलता का पता लगाने का कार्य	समर्थन
गलत तार सुरक्षा कार्य	समर्थन
दोष अलार्म समारोह	समर्थन
बज़र	एपीपी अनुकूलित किया जा सकता है सेटिंग्स
शक्ति अपव्यय	संतुलन पर≈1W,संतुलन को रोकें≈0.5W
परिचालन तापमान	-20°C ~ +55°C
आवेदन	उच्च शक्ति ऊर्जा भंडारण, बेस स्टेशन बैकअप बिजली आपूर्ति

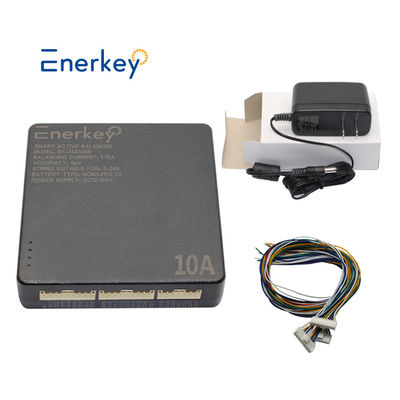

पैकिंग सूची

 उपयोग मैनुअल

एपीपी की स्थापना और उपयोग

एपीपी कस्टम सेटिंग्सः 1-10 ए, निरंतर धारा और निरंतर वोल्टेज प्रौद्योगिकी के कारण, संतुलित धारा बैटरी दबाव अंतर से स्वतंत्र है।

ऐप का एंड्रॉयड और आईओएस संस्करण है। पासवर्डः "123456"

1) आईओएस उपयोगकर्ता ऐप डाउनलोड करेंः ऐप स्टोर में डाउनलोड करने के लिए "Enerkey" खोजें

2) एंड्रॉयड उपयोगकर्ता एपीपी डाउनलोड करेंः

3) अपनी बैटरी प्रकार और बैटरी स्ट्रिंग संख्या के अनुसार, APP में मापदंडों को बदलें

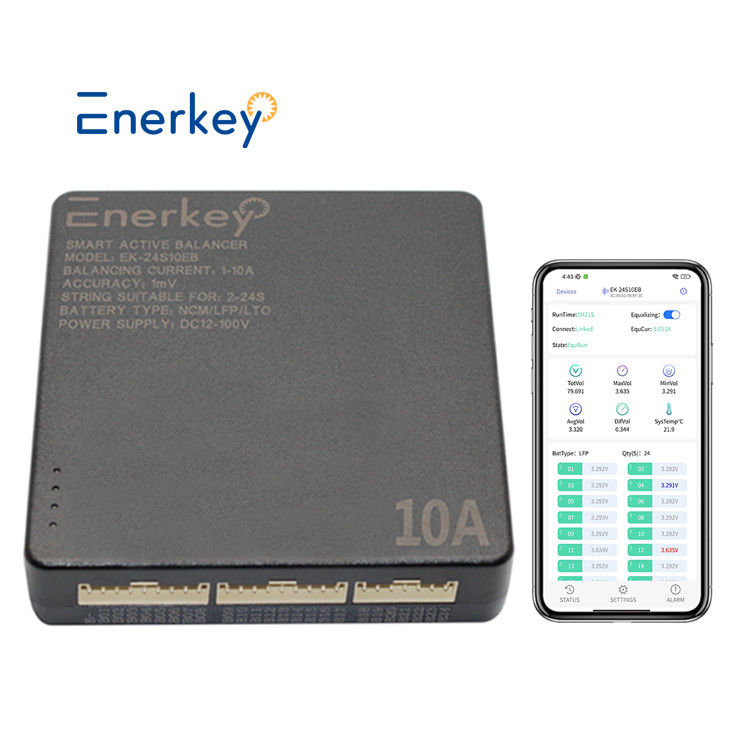

एपीपी में आप बैटरी पैक का कुल वोल्टेज, औसत वोल्टेज, अधिकतम वोल्टेज अंतर और प्रत्येक बैटरी का वोल्टेज और लाइन प्रतिरोध जानकारी देख सकते हैं।वहाँ भी संतुलन तापमान का पता लगाने के लिए एक अलार्म समारोह है, एमओएस तापमान, और वास्तविक समय में बैटरी पैक तापमान.



वायरिंग आरेख

बैटरी पावर या डीसी एडाप्टर पावर सप्लाई का उपयोग, इसकी वायरिंग विधि समान है, केवल निम्नलिखित दो अंतरः
1 बैटरी बिजली आपूर्ति समर्थन 4S-24S, वोल्टेज संतुलन सटीकता ±3mV;
2 DC एडाप्टर पावर सप्लाई समर्थन 2S-24S, वोल्टेज संतुलन सटीकता ±1mV. निम्नलिखित चित्र 24S बैटरी पैक स्थापित करने और कनेक्ट करने के लिए कैसे दिखाता हैः

EK-24S10EB कैस्केडिंग उपयोग का समर्थन करता है, और हर दो समकक्षों के बीच कम से कम एक बैटरी "ऊर्जा विनिमय का सामान्य अंत" है।निम्नलिखित केबलों को स्थापित करने और कनेक्ट करने के तरीके का वर्णन करने के लिए एक उदाहरण के रूप में 36S का उपयोग करता है:

नोटिसः
1.जब कैस्केड में उपयोग किया जाता है, तो हर दो समानांतरकों के बीच कम से कम एक "ऊर्जा विनिमय सामान्य अंत" होता है। वेल्डिंग करते समय, कृपया ध्यान दें कि क्या यहां कनेक्शन सही है।

2.कैस्केडिंग उपयोग के दौरान, कृपया जांचें कि क्या वायरिंग गलत है.यदि इसे कनेक्शन के बाद उपयोग नहीं किया जा सकता है, तो कृपया संबंधित कैस्केडिंग आरेख से परामर्श करने के लिए बिक्री के बाद के कर्मचारियों से संपर्क करें।



 अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1. हमने आपको क्यों चुना?

* हम आपको 10 से अधिक वर्षों के मजबूत तकनीकी समर्थन के साथ कुशल बिक्री के बाद सेवा प्रदान कर सकते हैं।

* उत्पादों ने एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन पारित किया है।

* हम आपको कारखाने की कीमत प्रदान कर सकते हैं, हमारे कारखाने और उत्पादन प्रक्रिया का दौरा करने के लिए आपका स्वागत है।

प्रश्न 2. आपकी उत्पाद श्रेणी (प्रकार) क्या है?

*हम मुख्य रूप से पावर बैटरी, ऊर्जा भंडारण बैटरी और उपभोक्ता बैटरी के क्षेत्र में बैटरी प्रबंधन प्रणाली करते हैं।

*मुख्य रूप से LFP, Li-ino और LTO बैटरी के लिए प्रयोग किया जाता है।

Q3: मुझे कैसे पता चलेगा कि मेरी बैटरी किस प्रकार की सामग्री और प्रकार की है?

*कृपया बैटरी शरीर को देखें, यदि आपकी बैटरी का सामान्य वोल्टेज 3.2V दिखाता है, तो बैटरी LiFePo4 है.

*यदि आपकी बैटरी का सामान्य वोल्टेज 3.6V या 3.7V दिखाता है, तो बैटरी ली-आयन या Lto बैटरी है।

Q4. क्या आपके पास न्यूनतम आदेश आवश्यकताएं हैं?

यह अनुकूलित किया जा सकता है? नमूने और बैचों के लिए नेतृत्व समय क्या है?

*हमारी न्यूनतम आदेश मात्रा 1 टुकड़ा है, ODM अनुकूलन उपलब्ध है।

* मौजूदा नमूनों की डिलीवरी 1~3 दिन, अनुकूलित नमूनों की डिलीवरी 3~10 दिन।

प्रश्न 5: यदि मैं इसका उपयोग नहीं कर सकता तो क्या होगा?

* नियमित उत्पादों में निर्देशात्मक वीडियो होते हैं, हम इंजीनियरों से ऑनलाइन वीडियो कॉल मार्गदर्शन का भी समर्थन कर सकते हैं।

प्रश्न 6. आपके भुगतान की शर्तें क्या हैं?

*हम वायर ट्रांसफर और नकद भुगतान स्वीकार करते हैं, सभी बातचीत योग्य हैं। भुगतान विधिः वीजा, मास्टरकार्ड, टी/टी, पेपैल, एप्पल_पे, गुगल_पे, जीसी_रियल_टाइम_बैंक_ट्रान्सफर, आरएमबी

प्रश्न 7. आप गुणवत्ता की गारंटी कैसे देते हैं?

* हमारे सभी उत्पादों को पेशेवर प्रयोगशाला 100% परीक्षण के साथ-साथ बार-बार उम्र बढ़ने के परीक्षणों के अधीन किया जाता है।

* एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन प्राप्त किया।

* 3 वर्ष की बिक्री के बाद वारंटी सेवा प्रदान करें। 3 वर्ष में प्रतिस्थापन के लिए निःशुल्क स्पेयर यूनिट।

प्रश्न 8. हमारी बैटरी के लिए उपयुक्त बीएमएस कैसे चुनें?

*आपकी बैटरी के अनुरूप वोल्टेज और करंट के आधार पर, आप हमारी ग्राहक सेवा से परामर्श कर सकते हैं और हम आपको सबसे उपयुक्त बैटरी प्रबंधन प्रणाली से लैस प्रदान करेंगे।

प्रश्न 9. मैं आपसे कैसे संपर्क कर सकता हूँ?

*हमारे पास 7x24 घंटे ऑनलाइन सेवा है, कृपया हमें ऑनलाइन संदेश छोड़ दें।

*आप हमसे ईमेल, व्हाट्सएप, वीचैट आदि के माध्यम से भी संपर्क कर सकते हैं।
