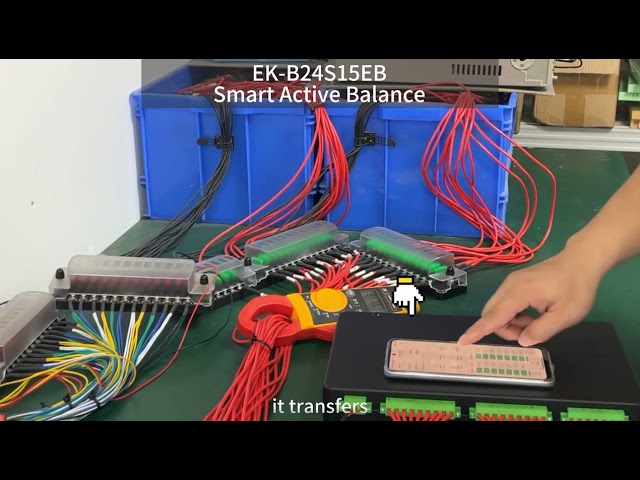

1इंटेलिजेंट एक्टिव इक्वालाइजर (EK-24S15EB) एक संतुलन प्रबंधन प्रणाली है जो बड़ी क्षमता वाली श्रृंखला बैटरी पैक के लिए तैयार की गई है।
22 एस से 24 एस बैटरी पैक, वोल्टेज संग्रह और संतुलन कार्य का समर्थन करें।
3संतुलन धारा अधिकतम 15A है, और संतुलन धारा दबाव अंतर से स्वतंत्र है, भले ही इसे 1mV तक कम कर दिया जाए, संतुलन धारा 15A बनाए रख सकती है
4. यह कैस्केड मोड का समर्थन करता है कृपया ऊपर के वायरिंग की जाँच करें. यदि आपको अपनी कार पर इक्वेलाइज़र का उपयोग करने की आवश्यकता है, तो कृपया वायरिंग आरेख के अनुसार कार्य करें.हम 24s कैस्केडिंग 36s का उदाहरण के तारों आरेख लिया है, जो सैद्धांतिक रूप से अनंत कैस्केडिंग का समर्थन करता है......
5इसका उपयोग छोटी दर्शनीय स्थलों की कार, स्कूटर, साझा कार, उच्च शक्ति ऊर्जा भंडारण, बेस स्टेशन बैकअप बिजली आपूर्ति, सौर ऊर्जा स्टेशन और अन्य उत्पादों के बैटरी पैक में किया जा सकता है।और बैटरी संतुलित रखरखाव के लिए भी इस्तेमाल किया जा सकता है, मरम्मत और अन्य अवसरों पर।

हमारे नवीनतम जोड़ Enerkey 15A स्मार्ट सक्रिय संतुलन संतुलन सटीकता 1MV 12V 24V 36V 48V 72V Lifepo4 बैटरी संतुलन बोर्ड बैटरी मरम्मत के लिए है



हमारे ग्राहकों की संतुष्टि हमारी प्राथमिकता है, और इसलिए, हमने आपको उच्चतम गुणवत्ता और प्रदर्शन का उत्पाद प्रदान करने का विकल्प चुना है।एनरकी15ए स्मार्ट एक्टिव बैलेंसर विशेष रूप से आपके बैटरी पैक में प्रत्येक सेल के वोल्टेज और चार्ज को संतुलित करने के लिए डिज़ाइन किया गया है, जिससे आपकी बैटरी के लिए अधिक जीवनकाल सुनिश्चित होता है।



तकनीकी मापदंड

उत्पाद मॉडल	15A स्मार्ट एक्टिव बैलेंसर 2-24 के लिए (EK-24S15EB)
समर्थित बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ ((ली-आयन/लाइफपो4/एलटीओ)
एकल सेल वोल्टेज संग्रह सीमा	1.5V~4.5V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	APP को अनुकूलित किया जा सकता है सेटिंग्सः1.5-4.2V
संतुलन पद्धति	समय विभाजन एकल चैनल हस्तांतरण, बिंदु से बिंदु तक ऊर्जा हस्तांतरण
रिवर्स सुरक्षा	पता लगाने/सुरक्षा पर अव्यवस्था शक्ति का समर्थन करें
संतुलन धारा	एपीपी अनुकूलित किया जा सकता है सेटिंग्सः 1A ~ 15A
क्या बाहरी बिजली की आपूर्ति की आवश्यकता है	बैटरी संचालित ((सटीकता:3mV) डीसी बिजली आपूर्ति ((सटीकता:1mV)
बाहरी बिजली आपूर्ति	डीसी १२-१२० वी
वोल्टेज बराबरी की सटीकता	एपीपी को अनुकूलित किया जा सकता है सेटिंग्स:1mV(TYP)
बिजली की विफलता का पता लगाने का कार्य	समर्थन
गलत तार सुरक्षा कार्य	समर्थन
दोष अलार्म समारोह	समर्थन
बज़र	एपीपी अनुकूलित किया जा सकता है सेटिंग्स
शक्ति अपव्यय	संतुलन पर≈1W,संतुलन को रोकें≈0.5W
परिचालन तापमान	-20°C ~ +55°C
आवेदन	उच्च-शक्ति ऊर्जा भंडारण, बेस स्टेशन बैकअप बिजली आपूर्ति

एलईडी सूचक प्रकाश

हरी-पावर चालू; स्थिर चालू: पावर अच्छा है।

नीला-ब्लूटूथ चालू; स्थिर चालूः कनेक्शन सफल.फ्लैशः कनेक्शन टूट गया.

पीला -संतुलनकर्ता चालू; स्थिरः संतुलन पूरा। फ्लैशः संतुलन।

लाल -उपकरण दोष; स्थिरः बैटरी स्ट्रिंग सेटिंग से मेल नहीं खाती; फ्लैशः संतुलन लाइन का प्रतिरोध बहुत बड़ा है।

पैकिंग सूची



भाग का नाम	क'टी
15A स्मार्ट एक्टिव बैलेंसर	1pcs
1m 16AWG क्लिप वायर	25 पीसी
3पिन 7.62पीच थर्मल	1pcs
7पिन 7.62पीच थर्मल	1pcs
9पिन 7.62पिच थर्मल	1pcs
डीसी एडाप्टर	1pcs



 उपयोग मैनुअल

एपीपी की स्थापना और उपयोग

एपीपी कस्टम सेटिंग्सः 1-15 ए, निरंतर धारा और निरंतर वोल्टेज प्रौद्योगिकी के कारण, संतुलित धारा बैटरी दबाव अंतर से स्वतंत्र है।

ऐप का एंड्रॉयड और आईओएस संस्करण है। पासवर्डः "123456"

1) आईओएस उपयोगकर्ता ऐप डाउनलोड करेंः ऐप स्टोर में डाउनलोड करने के लिए "Enerkey" खोजें

2) एंड्रॉयड उपयोगकर्ता एपीपी डाउनलोड करेंः

3) बैटरी प्रकार और बैटरी स्ट्रिंग संख्या के अनुसार, पैरामीटर बदलें

एपीपी में आप बैटरी पैक का कुल वोल्टेज, औसत वोल्टेज, अधिकतम वोल्टेज अंतर और प्रत्येक बैटरी का वोल्टेज और लाइन प्रतिरोध जानकारी देख सकते हैं।वहाँ भी संतुलन तापमान का पता लगाने के लिए एक अलार्म समारोह है, एमओएस तापमान, और वास्तविक समय में बैटरी पैक तापमान.

वायरिंग आरेख
EK-24S15EB 2S-24S का समर्थन करता है. निम्नलिखित चित्र में दिखाया गया है कि 24S बैटरी स्ट्रिंग में केबलों को कैसे स्थापित और कनेक्ट किया जाए:

EK-24S15EB कैस्केडिंग उपयोग का समर्थन करता है, और प्रत्येक दो समकक्षों के बीच कम से कम एक बैटरी "ऊर्जा विनिमय का सामान्य अंत" है।केबलों को स्थापित करने और कनेक्ट करने के तरीके का वर्णन करने के लिए निम्नलिखित उदाहरण के रूप में 40S का उपयोग करता है:
