यह समकक्ष 2S से 24S बैटरी तारों के लिए उपयुक्त है और वोल्टेज संग्रह और संतुलन कार्य प्रदान करता है। समकक्ष निरंतर तरीके से काम करता है



15 ए की समानांतर धारा का उपयोग ऊर्जा हस्तांतरण के लिए किया जाता है। समानांतर धारा बैटरी पैक में श्रृंखला में बैटरी कोशिकाओं के वोल्टेज अंतर पर निर्भर नहीं करती है।वोल्टेज अधिग्रहण सीमा 1.5V~4.5V, परिशुद्धता 1mV. बाजार की मुख्यधारा लिथियम टर्नरी, लिथियम आयरन फॉस्फेट, लिथियम टाइटेनट बैटरी के लिए उपयुक्त है।



इस समानांतर उपकरण ब्लूटूथ संचार समारोह है, और समर्थन मोबाइल फोन एपीपी सॉफ्टवेयर है। यह ब्लूटूथ के माध्यम से समानांतर करने के लिए कनेक्ट करके जाँच की जा सकती है बैटरी वोल्टेज की जाँच करें,संतुलन की स्थिति, और पैरामीटर सेट करें।



इसका उपयोग छोटे दर्शनीय स्थलों के वाहनों, गतिशीलता स्कूटर, साझा कारों, उच्च शक्ति ऊर्जा भंडारण, बेस स्टेशन बैकअप बिजली आपूर्ति, सौर ऊर्जा स्टेशन, आदि बैटरी पैक में किया जा सकता है।बैटरी संतुलन बनाए रखने के लिए भी इस्तेमाल किया जा सकता है, मरम्मत और अन्य अवसरों पर।



• 1यह मॉड्यूल एक समय साझा एकल चैनल हस्तांतरण धारा है जो वोल्ट-आयु अंतर से स्वतंत्र है,
• 2यदि वोल्टेज अंतर को 1mV तक कम कर दिया जाए, तो भी वर्तमान अधिकतम 4A को बनाए रख सकता है।
• 3.24-घंटे की निरंतर समग्र संतुलन
• 4समग्र संतुलन प्राप्त करने के लिए बैटरी के आंतरिक ऊर्जा हस्तांतरण पर निर्भर करता है।
• 5अति कम हानि
•

तकनीकी मापदंड

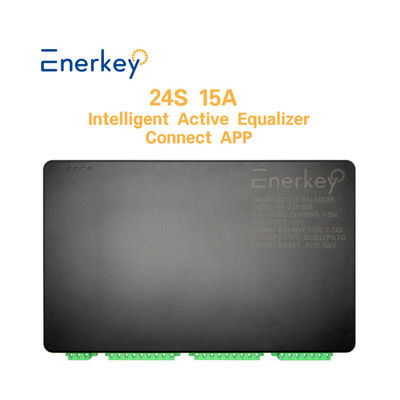

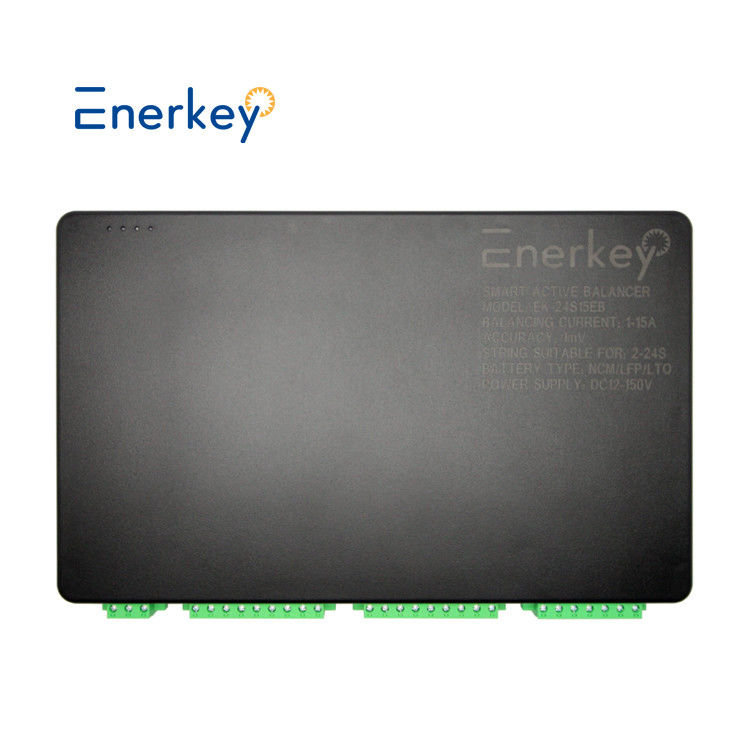

उत्पाद मॉडल	15A स्मार्ट एक्टिव बैलेंसर 2-24 के लिए (EK-24S15EB)
समर्थित बैटरी प्रकार	एनसीएम/एलएफपी/एलटीओ ((ली-आयन/लाइफपो4/एलटीओ)
एकल सेल वोल्टेज संग्रह सीमा	1.5V~4.5V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	APP को अनुकूलित किया जा सकता है सेटिंग्सः1.5-4.2V
संतुलन पद्धति	समय विभाजन एकल चैनल हस्तांतरण, बिंदु से बिंदु तक ऊर्जा हस्तांतरण
रिवर्स सुरक्षा	पता लगाने/सुरक्षा पर अव्यवस्था शक्ति का समर्थन करें
संतुलन धारा	एपीपी अनुकूलित किया जा सकता है सेटिंग्सः 1A ~ 15A
क्या बाहरी बिजली की आपूर्ति की आवश्यकता है	बैटरी संचालित ((सटीकता:3mV) डीसी बिजली आपूर्ति ((सटीकता:1mV)
बाहरी बिजली आपूर्ति	डीसी १२-१२० वी
वोल्टेज बराबरी की सटीकता	एपीपी को अनुकूलित किया जा सकता है सेटिंग्स:1mV(TYP)
बिजली की विफलता का पता लगाने का कार्य	समर्थन
गलत तार सुरक्षा कार्य	समर्थन
दोष अलार्म समारोह	समर्थन
बज़र	एपीपी अनुकूलित किया जा सकता है सेटिंग्स
शक्ति अपव्यय	संतुलन पर≈1W,संतुलन को रोकें≈0.5W
परिचालन तापमान	-20°C ~ +55°C
आवेदन	छोटी सैर कार, स्कूटर, साझा कार

एलईडी सूचक प्रकाश

हरी-पावर चालू; स्थिर चालू: पावर अच्छा है।

नीला-ब्लूटूथ चालू; स्थिर चालूः कनेक्शन सफल.फ्लैशः कनेक्शन टूट गया.

पीला -संतुलनकर्ता चालू; स्थिरः संतुलन पूरा। फ्लैशः संतुलन।

लाल -उपकरण दोष; स्थिरः बैटरी स्ट्रिंग सेटिंग से मेल नहीं खाती; फ्लैशः संतुलन लाइन का प्रतिरोध बहुत बड़ा है।

पैकिंग सूची



भाग का नाम	क'टी
15A स्मार्ट एक्टिव बैलेंसर	1pcs
1m 16AWG क्लिप वायर	25 पीसी
3पिन 7.62पीच थर्मल	1pcs
7पिन 7.62पीच थर्मल	1pcs
9पिन 7.62पिच थर्मल	1pcs
डीसी एडाप्टर	1pcs



 उपयोग मैनुअल

एपीपी की स्थापना और उपयोग

एपीपी कस्टम सेटिंग्सः 1-15 ए, निरंतर धारा और निरंतर वोल्टेज प्रौद्योगिकी के कारण, संतुलित धारा बैटरी दबाव अंतर से स्वतंत्र है।

ऐप का एंड्रॉयड और आईओएस संस्करण है। पासवर्डः "123456"

1) आईओएस उपयोगकर्ता ऐप डाउनलोड करेंः ऐप स्टोर में डाउनलोड करने के लिए "Enerkey" खोजें

2) एंड्रॉयड उपयोगकर्ता एपीपी डाउनलोड करेंः

3) बैटरी प्रकार और बैटरी स्ट्रिंग संख्या के अनुसार, पैरामीटर बदलें

एपीपी में आप बैटरी पैक का कुल वोल्टेज, औसत वोल्टेज, अधिकतम वोल्टेज अंतर और प्रत्येक बैटरी का वोल्टेज और लाइन प्रतिरोध जानकारी देख सकते हैं।वहाँ भी संतुलन तापमान का पता लगाने के लिए एक अलार्म समारोह है, एमओएस तापमान, और वास्तविक समय में बैटरी पैक तापमान.

वायरिंग आरेख
EK-24S15EB 2S-24S का समर्थन करता है. निम्नलिखित चित्र में दिखाया गया है कि 24S बैटरी स्ट्रिंग में केबलों को कैसे स्थापित और कनेक्ट किया जाए:

EK-24S15EB कैस्केडिंग उपयोग का समर्थन करता है, और प्रत्येक दो समकक्षों के बीच कम से कम एक बैटरी "ऊर्जा विनिमय का सामान्य अंत" है।केबलों को स्थापित करने और कनेक्ट करने के तरीके का वर्णन करने के लिए निम्नलिखित उदाहरण के रूप में 40S का उपयोग करता है:
