सक्रिय संतुलन ऊर्जा हस्तांतरण



जब BMS चिप पता चलता है कि बैटरी वोल्टेज अंतर बहुत बड़ा है, यह तुरंत संतुलन नियंत्रण शुरू होता है।उच्च वोल्टेज बैटरी ऊर्जा को आसन्न निम्न वोल्टेज बैटरी में स्थानांतरित करती है,

आसन्न निम्न वोल्टेज बैटरी के वोल्टेज को बढ़ाता है, और आसन्न बैटरी के वोल्टेज को बराबर या समान बनाता है,

और अंत में पूरे बैटरी पैक में सभी बैटरी के लिए एक ही वोल्टेज प्राप्त करता है (सबसे अधिक निम्नतम पर चार्ज किया जा सकता है, उच्चतम पूरे समूह पर चार्ज किया जा सकता है,या पूरे समूह को सबसे कम शुल्क दिया जा सकता है).



संतुलन के दौरान, त्वरित संतुलन प्राप्त करने के लिए एक अल्पकालिक उच्च धारा का उपयोग किया जा सकता है; इसलिए सक्रिय संतुलन विधि में बैटरी स्थिरता के लिए अपेक्षाकृत कम आवश्यकताएं हैं,और यह प्रदर्शन में निष्क्रिय संतुलन विधि से बेहतर है.

यद्यपि इसकी संरचना अपेक्षाकृत जटिल है और लागत अपेक्षाकृत अधिक है, फिर भी यह भविष्य में बीएमएस पावर बैलेंसिंग की मुख्यधारा की विधि बन सकती है।



तकनीकी मापदंड

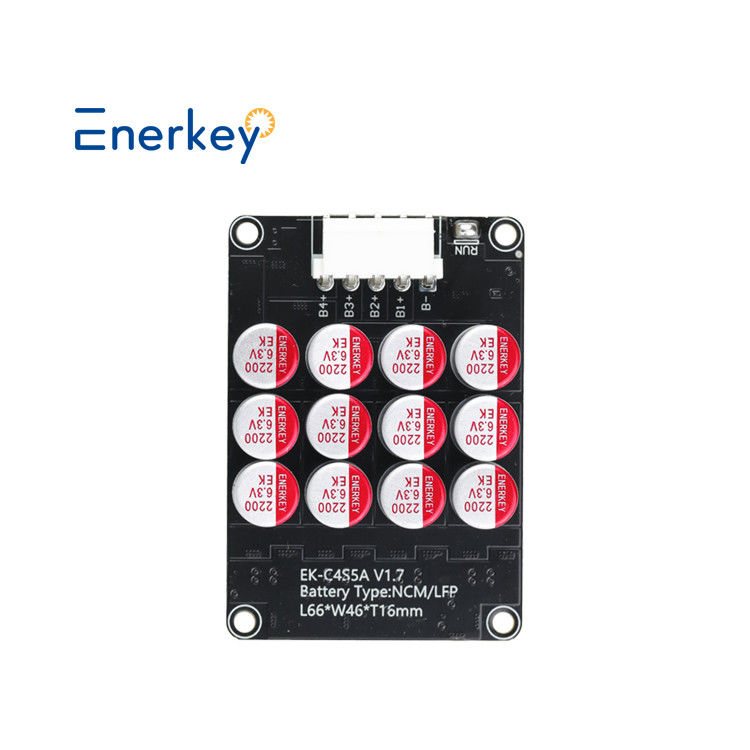

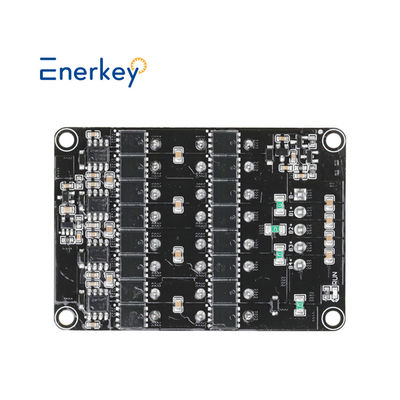

एनरकेई बीएमएस एक्टिव बैलेंसर 5 ए 3 एस 4 एस 5 एस 6 एस 7 एस 8 एस 14 एस 16 एस 18 एस 19 एस 20 एस 21 एस एलएफपी एलटीओ ली-आयन लाइफपो4 बैलेंसर कैपेसिटर बैलेंसर
उत्पाद श्रृंखलाएँ	3S	4S	5S
उपयुक्त तार	3S	3-4S	4-5S
उत्पादआकार ((मिमी)	L66*W35*T16	L66*W46*T16	L69*W58*T16
बॉक्स के साथ वजन	0.12 किलो	0.13 किलो	0.15 किलो
बैटरी प्रकार	एनसीएम/एलएफपी	एनसीएम/एलएफपी	एनसीएम/एलएफपी/एलटीओ
उपयुक्त क्षमता	30ah-300ah
संतुलित कैस्केडिंग	बैटरी पैक के लिए संतुलित कैस्केडिंग का समर्थन करें, उदाहरण के लिए, यह 11S, 24S, 36S, 48S के लिए कैस्केडिंग कर सकता है.... और इसी तरह
एकल सेल वोल्टेज संग्रह सीमा	एनसीएम/एलएफपी संस्करणः 2.7V-4.2V
	एलटीओ संस्करणः 1.8-4.2V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	एनसीएम/एलएफपी संस्करण <2.7V
	एलटीओ संस्करण <1.8V
संतुलन पद्धति	पेटेंट (पेटेंट नं.: ZL 2019 1 1259513.3) संतुलित वास्तुकला फिट कैपेसिटर विधि, पूरे बैटरी पैक को एक ही समय में संतुलित किया जाता है। स्वचालित संतुलन के लिए बैटरी पैक से कनेक्ट करें (डिफ़ॉल्ट). आप मैन्युअल रूप से संतुलन चालू या बंद करने के लिए एक स्विच जोड़ सकते हैं.
संतुलन धारा	0.1V अंतर दबाव 1A संतुलित धारा,
	अंतर दबाव संतुलित धारा के आनुपातिक है,
	अधिकतम अनुमत कार्य करंट 5.5A है
वोल्टेज बराबरी की सटीकता	5mV (सामान्य मूल्य)
बाहरी बिजली आपूर्ति	कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है,
	एसडीजेसेंट इक्वेलाइजेशन प्राप्त करने के लिए बैटरी के आंतरिक ऊर्जा हस्तांतरण पर भरोसा करना।
स्थिर कार्य करंट	7mA, कुल स्ट्रिंग शक्ति खींचती है
स्लीप स्टैंडबाय करंट	0.1mA ((सामान्य मान)
परिचालन तापमान	-20°C ~ +60°C





पैकिंग सूची

 तार कनेक्ट करें

एक एकल EK-C4S5A 3s और 4s स्ट्रिंग बैटरी पैक के उपयोग का समर्थन करता है। वायरिंग विधि निम्नानुसार हैः

EK-C4S5A कैस्केडिंग बैटरी पैक का समर्थन करता है। फॉक्स उदाहरण, 4s कैस्केडिंग से 7s के 2pcs, नीचे चित्र देखेंः

नोटःजैसा कि ऊपर दिए गए चित्र में दिखाया गया है,ऊर्जा विनिमय के कई सामान्य अंत हो सकते हैं ताकि संतुलन की दक्षता अधिक हो।दो मॉड्यूल के संयोजन में ऊर्जा विनिमय के केवल एक सामान्य अंत का उपयोग करना भी संभव है।.अन्य मुक्त पैर निलंबित हैं, और यह सबसे अच्छा हैप्रत्येक बोर्ड पर समान रूप से तारों की संख्या वितरित करने के लिए.यदि आपको अधिक तारों के लिए कैस्केड आरेख की आवश्यकता है, तो कृपया हमारी ऑनलाइन सेवा से संपर्क करें, धन्यवाद.
