सक्रिय संतुलन सर्किट डिजाइन

1. ऊर्जा संतुलन / निष्क्रिय (प्रतिरोध निर्वहन) सबसे विशिष्ट और व्यापक रूप से उपयोग किया जाता है निर्वहन संतुलन है। यह विधि उच्च वोल्टेज लिथियम बैटरी को जारी करने के लिए एक हीटिंग प्रतिरोध बाईपास का उपयोग करती है,

और कम वोल्टेज को पूरे समूह को चार्ज करके पूरक किया जाता है। सिद्धांत सरल है और उत्पादन सुविधाजनक है।

ऊर्जा संतुलन (प्रतिरोध निर्वहन) निष्क्रिय संतुलन (प्रतिरोध निर्वहन)

नुकसान: डिस्चार्ज के लिए उपयोग किए जाने वाले बड़े रेजिस्टर्स का तापमान 50-65 डिग्री तक पहुंच सकता है, जो बहुत गर्म है!



2ऊर्जा हस्तांतरण/सक्रिय संतुलन (ट्रांसफार्मर, इंडक्टर, सुपरकैंपेसिटर), अतिरिक्त बिजली की खपत के बजाय शक्ति हस्तांतरण प्राप्त करने के लिए मध्यवर्ती संक्रमण उपकरण के माध्यम से,

यह केवल ट्रांसफार्मर और रूपांतरण सर्किट का नुकसान है, इसलिए इसमें उच्च ऊर्जा दक्षता और कम गर्मी उत्पादन के फायदे हैं।



तकनीकी मापदंड

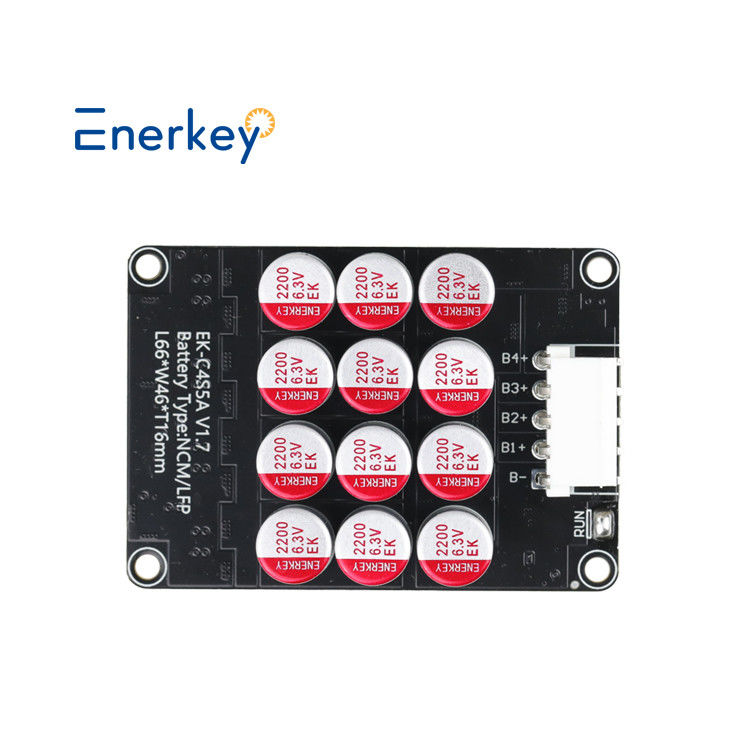

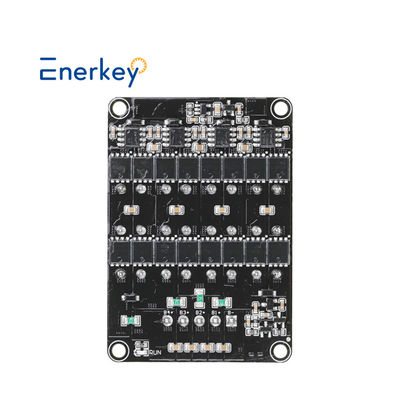

एनरकेई बीएमएस एक्टिव बैलेंसर 5 ए 3 एस 4 एस 5 एस 6 एस 7 एस 8 एस 14 एस 16 एस 18 एस 19 एस 20 एस 21 एस एलएफपी एलटीओ ली-आयन लाइफपो4 बैलेंसर कैपेसिटर बैलेंसर
उत्पाद श्रृंखलाएँ	3S	4S	5S
उपयुक्त तार	3S	3-4S	4-5S
उत्पादआकार ((मिमी)	L66*W35*T16	L66*W46*T16	L69*W58*T16
बॉक्स के साथ वजन	0.12 किलो	0.13 किलो	0.15 किलो
बैटरी प्रकार	एनसीएम/एलएफपी	एनसीएम/एलएफपी	एनसीएम/एलएफपी/एलटीओ
उपयुक्त क्षमता	30ah-300ah
संतुलित कैस्केडिंग	बैटरी पैक के लिए संतुलित कैस्केडिंग का समर्थन करें, उदाहरण के लिए, यह 11S, 24S, 36S, 48S के लिए कैस्केडिंग कर सकता है.... और इसी तरह
एकल सेल वोल्टेज संग्रह सीमा	एनसीएम/एलएफपी संस्करणः 2.7V-4.2V
	एलटीओ संस्करणः 1.8-4.2V
कम वोल्टेज नींद वोल्टेज की रक्षा करता है	एनसीएम/एलएफपी संस्करण <2.7V
	एलटीओ संस्करण <1.8V
संतुलन पद्धति	पेटेंट (पेटेंट नं.: ZL 2019 1 1259513.3) संतुलित वास्तुकला फिट कैपेसिटर विधि, पूरे बैटरी पैक को एक ही समय में संतुलित किया जाता है। स्वचालित संतुलन के लिए बैटरी पैक से कनेक्ट करें (डिफ़ॉल्ट). आप मैन्युअल रूप से संतुलन चालू या बंद करने के लिए एक स्विच जोड़ सकते हैं.
संतुलन धारा	0.1V अंतर दबाव 1A संतुलित धारा,
	अंतर दबाव संतुलित धारा के आनुपातिक है,
	अधिकतम अनुमत कार्य करंट 5.5A है
वोल्टेज बराबरी की सटीकता	5mV (सामान्य मूल्य)
बाहरी बिजली आपूर्ति	कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है,
	एसडीजेसेंट इक्वेलाइजेशन प्राप्त करने के लिए बैटरी के आंतरिक ऊर्जा हस्तांतरण पर भरोसा करना।
स्थिर कार्य करंट	7mA, कुल स्ट्रिंग शक्ति खींचती है
स्लीप स्टैंडबाय करंट	0.1mA ((सामान्य मान)
परिचालन तापमान	-20°C ~ +60°C





पैकिंग सूची

 तार कनेक्ट करें

एक एकल EK-C4S5A 3s और 4s स्ट्रिंग बैटरी पैक के उपयोग का समर्थन करता है। वायरिंग विधि निम्नानुसार हैः

EK-C4S5A कैस्केडिंग बैटरी पैक का समर्थन करता है। फॉक्स उदाहरण, 4s कैस्केडिंग से 7s के 2pcs, नीचे चित्र देखेंः

नोटःजैसा कि ऊपर दिए गए चित्र में दिखाया गया है,ऊर्जा विनिमय के कई सामान्य अंत हो सकते हैं ताकि संतुलन की दक्षता अधिक हो।दो मॉड्यूल के संयोजन में ऊर्जा विनिमय के केवल एक सामान्य अंत का उपयोग करना भी संभव है।.अन्य मुक्त पैर निलंबित हैं, और यह सबसे अच्छा हैप्रत्येक बोर्ड पर समान रूप से तारों की संख्या वितरित करने के लिए.यदि आपको अधिक तारों के लिए कैस्केड आरेख की आवश्यकता है, तो कृपया हमारी ऑनलाइन सेवा से संपर्क करें, धन्यवाद.
