| ब्रांड नाम: | Enerkey |
| मॉडल संख्या: | EK-iD80V200A |
| एमओक्यू: | 10 टुकड़े |
| कीमत: | $49.8-$59.8 |
| पैकेजिंग विवरण: | मजबूत पेपर बॉक्स +ईवीए फोम |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |

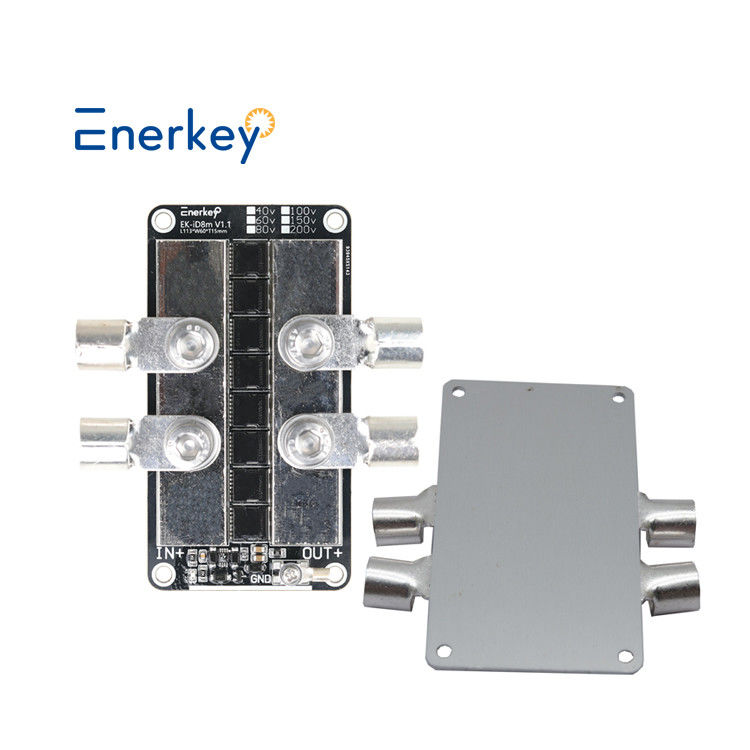

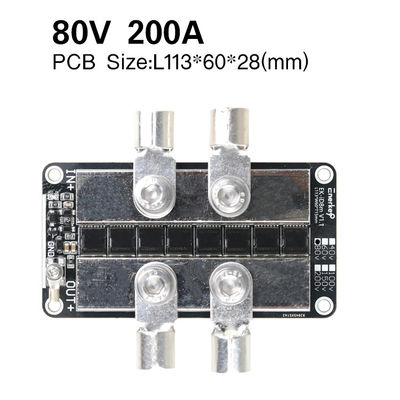

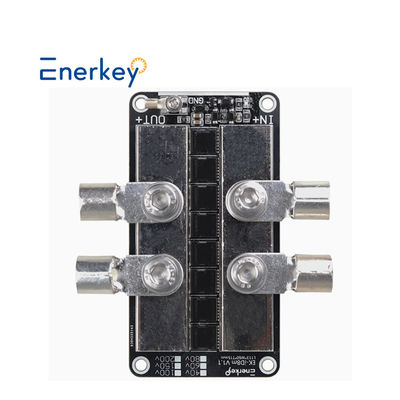

हाई करंट डायोड बोर्ड 80V 200A आदर्श डायोड मॉड्यूल चार्जिंग एंटी बैकफ्लो सौर पैनलों का समानांतर कनेक्शन
आदर्श डायोड में सिद्धांत की सीमाएँ
जबकि आदर्श डायोड सिद्धांत डायोड कार्यक्षमता की समझ बनाने में बेहद उपयोगी है, वास्तविक, भौतिक डायोड की बात आने पर इसकी सीमाओं को स्वीकार करना भी उतना ही महत्वपूर्ण है।यहाँ कुछ प्रमुख सीमाएँ दी गई हैं:
फॉरवर्ड वोल्टेज ड्रॉप: एक आदर्श डायोड के विपरीत, एक वास्तविक डायोड को आगे के पक्षपात में संवहन के लिए एक निश्चित न्यूनतम वोल्टेज की आवश्यकता होती है। यह आमतौर पर सिलिकॉन डायोड के लिए 0.7 वोल्ट और 0.7 वोल्ट के लिए 0.7 वोल्ट होता है।जर्मनियम डायोड के लिए 3 वोल्ट, जिसे थ्रेसहोल्ड वोल्टेज या कट-इन वोल्टेज कहा जाता है।
रिवर्स लीकज करंटः रिवर्स पूर्वाग्रह में, एक आदर्श डायोड सभी धाराओं को अवरुद्ध करता है, लेकिन एक वास्तविक डायोड एक छोटी मात्रा में धारा की अनुमति देता है, जिसे रिवर्स लीकज करंट कहा जाता है।
प्रतिरोध: एक वास्तविक डायोड में एक छोटा लेकिन महत्वपूर्ण प्रतिरोध होता है जब यह आगे की ओर झुका होता है, जिसे एक आदर्श डायोड मॉडल में अनदेखा किया जाता है।
संक्रमण काल: एक वास्तविक डायोड में संवाहक से गैर-संवाहक में परिवर्तन तत्काल नहीं होता है क्योंकि यह एक आदर्श डायोड में होता है।
डायोड के संचालन की विस्तृत प्रकृति शॉक्ले डायोड समीकरण द्वारा निर्देशित है। इसलिए, विशेष रूप से उच्च आवृत्ति अनुप्रयोगों के लिए सटीक डायोड सर्किट का विश्लेषण और डिजाइन करने के लिए,इन सीमाओं को ध्यान में रखा जाना चाहिए.
भले ही आदर्श डायोड मॉडल का प्रयोग करना सुविधाजनक हो, लेकिन इन वास्तविक दुनिया के संशोधनों को शामिल करने से डायोड का अध्ययन और अनुप्रयोग अधिक सटीक और विश्वसनीय हो जाता है।
|
एनरकी आदर्श डायोड मॉड्यूल 80V 200A /40V 80V 280A /100V 200V 300A फोटोवोल्टिक सोलर बेस स्टेशन औद्योगिक नियंत्रण इलेक्ट्रिक कार बैटरी समानांतर में बैटरी चार्जिंग के लिए एंटी बैकफिलिंग
|
|||
| उत्पाद मॉडल |
EK-iD40V280A EK-iD80V280A |
EK-iD80V200A |
EK-iD100V300A EK-iD200V300A |
|
कामकाजी वोल्टेज सीमा
|
40V280A: 9-40V 80V280A: 9-80V
|
9-80V
|
100V300A:9-100V
200V300A:9-200V
|
|
उत्पादआकार ((मिमी)
|
L113*W60*T28
|
L105*W60*T28 |
L113*W60*T28 |
|
बॉक्स के साथ वजन
|
0.5 किलो
|
0.51 किलो
|
0.55 किलो
|
| एमओएस मात्रा | 8 | 6 | 10 |
|
बैटरी प्रकार
|
एनसीएम/एलएफपी/एलटीओ
|
एनसीएम/एलएफपी/एलटीओ |
एनसीएम/एलएफपी/एलटीओ
|
|
निरंतर धारा
|
280A
|
200A | 300A |
| पीक स्टार्टिंग करंट | 280A | 200A | 300A |
|
स्थिर कार्य करंट
|
0.6-1.5mA
|
||
|
तांबे की पन्नी की मोटाई
|
3.0 औंस
|
||
|
पीसीबी सामग्री |
एल्यूमीनियम प्लेट
|
||
| चल रहा आंतरिक प्रतिरोध | NA | ||
| कार्य सिद्धांत | इनपुट और आउटपुट डायोड के बराबर होते हैं। यह पता लगाता है कि आउटपुट वोल्टेज इनपुट से अधिक है और तुरंत आउटपुट को बंद कर देता है।पता लगाने का मूल्य मिलीवोल्ट स्तर पर है और प्रतिक्रिया की गति बहुत तेज है. | ||
|
आवेदन
|
1सौर पैनलों से बैकफ्लो (एंटी बैकफ्लो) को रोका जाता है।
2. बैटरी चार्ज करने से बैकफ्लो (एंटी-बैकफ्लो) (एंटी-बैकफ्लो) को रोका जाता है; 3डीसी-डीसी निरंतर वोल्टेज और निरंतर धारा मॉड्यूल आउटपुट बैकफ्लो को रोकता है 4अन्य अवसरों में जहां बैकफ्लो की रोकथाम (एंटी बैकफ्लो) की आवश्यकता होती है |
||
| सहायक उपकरण | टर्मिनल लुग*3; IN+/OUT+ टर्मिनल लगः OTZ50-8, स्क्रू M8 GND टर्मिनल लगः OTZ2.5-3, पेंच M3 |
||
|
परिचालन तापमान
|
-40°C ~ +60°C
|
||
विशेष नोट:
1. यह संस्करण नवीनतम अनुकूलित संस्करण है। यदि सकारात्मक और नकारात्मक ध्रुव विपरीत तरीके से जुड़े हैं, तो मॉड्यूल जल नहीं जाएगा, जो स्थापना की सुरक्षा में सुधार करता है;
2आदर्श डायोड एक ऐसा डायोड होता है जिसका आंतरिक प्रतिरोध बहुत कम होता है जैसा कि इसके नाम से पता चलता है। एक साधारण डायोड का प्रवाहण वोल्टेज 0.6V से अधिक होता है।
एक आदर्श डायोड का संवाहक वोल्टेज गिरावट लगभग नगण्य है।
3. एल्यूमीनियम सब्सट्रेट पीसीबी ट्रेस की तांबे की पन्नी परत और एल्यूमीनियम आधार परत 1000V के प्रतिरोध वोल्टेज के साथ अछूता हैं, इसलिए टूटने की समस्याओं के बारे में चिंता करने की कोई आवश्यकता नहीं है।
तापीय चालकता FR4 शीशा फाइबर से 20 गुना तेज है और इसे सीधे बड़े हीट सिंक से जोड़ा जा सकता है।
4. एक एमओएस का औसत ओवर करंट 35 ए से कम है. हम 300 ए एमओएस का उपयोग करते हैं.
वास्तविक मानक वर्तमान, दीर्घकालिक भार संचालन की अनुमति देता है
5इस आदर्श डायोड मॉड्यूल का उपयोग रेक्टिफायर सर्किट में नहीं किया जा सकता है!
प्रश्न 1. हमने आपको क्यों चुना?
* हम आपको 10 से अधिक वर्षों के मजबूत तकनीकी समर्थन के साथ कुशल बिक्री के बाद सेवा प्रदान कर सकते हैं।
* उत्पादों ने एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन पारित किया है।
* हम आपको कारखाने की कीमत प्रदान कर सकते हैं, हमारे कारखाने और उत्पादन प्रक्रिया का दौरा करने के लिए आपका स्वागत है।
प्रश्न 2. आपकी उत्पाद श्रेणी (प्रकार) क्या है?
*हम मुख्य रूप से पावर बैटरी, ऊर्जा भंडारण बैटरी और उपभोक्ता बैटरी के क्षेत्र में बैटरी प्रबंधन प्रणाली करते हैं।
*मुख्य रूप से LFP, Li-ino और LTO बैटरी के लिए प्रयोग किया जाता है।
Q3: मुझे कैसे पता चलेगा कि मेरी बैटरी किस प्रकार की सामग्री और प्रकार की है?
*कृपया बैटरी शरीर को देखें, यदि आपकी बैटरी का सामान्य वोल्टेज 3.2V दिखाता है, तो बैटरी LiFePo4 है.
*यदि आपकी बैटरी का सामान्य वोल्टेज 3.6V या 3.7V दिखाता है, तो बैटरी ली-आयन या Lto बैटरी है।
Q4. क्या आपके पास न्यूनतम आदेश आवश्यकताएं हैं?
यह अनुकूलित किया जा सकता है? नमूने और बैचों के लिए नेतृत्व समय क्या है?
*हमारी न्यूनतम आदेश मात्रा 1 टुकड़ा है, ODM अनुकूलन उपलब्ध है।
* मौजूदा नमूनों की डिलीवरी 1~3 दिन, अनुकूलित नमूनों की डिलीवरी 3~10 दिन।
प्रश्न 5: यदि मैं इसका उपयोग नहीं कर सकता तो क्या होगा?
* नियमित उत्पादों में निर्देशात्मक वीडियो होते हैं, हम इंजीनियरों से ऑनलाइन वीडियो कॉल मार्गदर्शन का भी समर्थन कर सकते हैं।
प्रश्न 6. आपके भुगतान की शर्तें क्या हैं?
*हम वायर ट्रांसफर और नकद भुगतान स्वीकार करते हैं, सभी बातचीत योग्य हैं। भुगतान विधिः वीजा, मास्टरकार्ड, टी/टी, पेपैल, एप्पल_पे, गुगल_पे, जीसी_रियल_टाइम_बैंक_ट्रान्सफर, आरएमबी
प्रश्न 7. आप गुणवत्ता की गारंटी कैसे देते हैं?
* हमारे सभी उत्पादों को पेशेवर प्रयोगशाला 100% परीक्षण के साथ-साथ बार-बार उम्र बढ़ने के परीक्षणों के अधीन किया जाता है।
* एफसीसी, सीई, आरओएचएस और अन्य अंतरराष्ट्रीय मानक प्रमाणन प्राप्त किया।
* 3 वर्ष की बिक्री के बाद वारंटी सेवा प्रदान करें। 3 वर्ष में प्रतिस्थापन के लिए निःशुल्क स्पेयर यूनिट।
प्रश्न 8. हमारी बैटरी के लिए उपयुक्त बीएमएस कैसे चुनें?
*आपकी बैटरी के अनुरूप वोल्टेज और करंट के आधार पर, आप हमारी ग्राहक सेवा से परामर्श कर सकते हैं और हम आपको सबसे उपयुक्त बैटरी प्रबंधन प्रणाली से लैस प्रदान करेंगे।
प्रश्न 9. मैं आपसे कैसे संपर्क कर सकता हूँ?
*हमारे पास 7x24 घंटे ऑनलाइन सेवा है, कृपया हमें ऑनलाइन संदेश छोड़ दें।
*आप हमसे ईमेल, व्हाट्सएप, वीचैट आदि के माध्यम से भी संपर्क कर सकते हैं।
|
|
